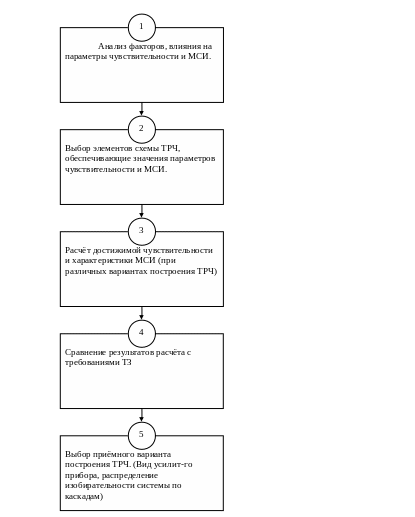

Алгоритм определения состава трч
Рис.2.4
В бытовой аппаратуре приняты следующие значения fПЧ:
- 465 кГц в радиовещательных приемниках АМ сигналов (диапазоны ДВ, СВ, КВ);
- 10.7 МГц в радиовещательных приемниках ЧМ сигналов (диапазон УКВ);
- 500 кГц в приемниках ОМ сигналов (диапазон КВ).
Выбор указанных значений fПЧ позволяет использовать в тракте ПЧ интегральные фильтры сосредоточенной избирательности (ФСИ), выпускаемые промышленностью.
2.5. Выбор избирательной системы тракта пч
Основную роль в формировании резонансной характеристики приемника и обеспечении требований ТЗ по ослаблению соседнего канала играет тракт промежуточной частоты. Полоса пропускания приемника (FПР) приблизительно равна полосе пропускания тракта ПЧ. Исключение составляют приемники ДВ и СВ диапазонов, где полоса пропускания приемника оказывается более узкой, чем полоса пропускания тракта ПЧ.
Значение FПР определяют следующим образом:
FПР = FС + 2 ( fПЕР + fПР ),
где FС - полоса частот принимаемого сигнала; fПЕР иfПР - нестабильности частот передатчика и приемника.
Для АМ сигнала: FС = 2 FВ ;
для ОМ сигнала : FС = FВ - FН ;
для
ЧМ сигнала: FС
= 2 FВ
(1+
+
где
-
значение индекса частотной модуляции
при верхней частоте модуляции.
FВ и FН - соответственно верхняя и нижняя частоты полосы воспроизводимых звуковых частот.
Нестабильность частоты вещательных передатчиков (fПЕР) не превышает 10 Гц в диапазонах ДВ, СВ и КВ и 2000 Гц в диапазоне УКВ. Нестабильность частоты настройки приемника (fПР) составляет приблизительно 10-3 * f0 при отсутствии элементов температурной стабилизации контура гетеродина и 10-4 * f0 при наличии таковой.
Если из-за высокой нестабильности частоты настройки приемника рассчитанное значение FПР превышает 1.1FС, то принимают FПР = 1.1FС. В этом случае следует либо применить в приемнике систему АПЧ с коэффициентом автоподстройки
KАПЧ10-3 f0 / (0.1 FС) ,
либо смириться с необходимостью ручной подстройки частоты в процессе радиоприема.
В современных приемниках избирательность тракта ПЧ обеспечивается ФСИ. Выбор ФСИ производят исходя из требований ТЗ по ослаблению соседнего канала (СК) и выбранного значения полосы пропускания приемника. Параметры некоторых типов ФСИ приведены в прил.3. Для выбранного ФСИ по указанному затуханию определяют его коэффициент передачи напряжения на центральной частоте K0 Ф.
Если в качестве ФСИ выбирается пьезокерамический фильтр (ПКФ), то следует иметь в виду, что за границами полосы пропускания он обеспечивает сравнительно малое (40...50 дБ) ослабление, не возрастающее с увеличением отстройки. Этого может оказаться недостаточно для ослабления колебаний с частотой гетеродина, поэтому между преобразователем частоты и ФСИ всегда ставят согласующий контур с полосой пропускания FСК = (2...3) FФ, который помимо согласования выходной проводимости преобразователя с входной проводимостью фильтра обеспечивает необходимое ослабление при больших отстройках.
