4.2.1. Классификация приборов контроля температуры
В зависимости от принципа действия промышленные приборы для измерения температуры делятся на следующие группы: приборы, предназначенные для измерения температуры контактным способом, называются – термометры, а бесконтактным – пирометры (инфракрасные термометры).
Термометры подразделяют на [3]:
термометры расширения, основанные на изменении объема жидкости или линейных размеров твердых тел при изменении измеряемой температуры;
манометрические термометры, основанные на изменении давления вещества в постоянном объеме при изменении измеряемой температуры;
термоэлектрические термометры, основанные на изменении термоэлектродвижущей силы термопары от измеряемой температуры;
термометры сопротивления, основанные на изменении электрического сопротивления их чувствительных элементов (проводников и полупроводников) при изменении их температуры в измеряемой среде.
Пирометры подразделяют на:
оптические, основанные на измерении интенсивности монохроматического излучения нагретого тела;
цветовые (пирометры спектрального отношения), основанные на измерении распределения энергии в спектре теплового излучения тела;
радиационные, основанные на измерении мощности излучения нагретого тела.
4.2.1.1. Термометры расширения
Термометры расширения подразделяются на жидкостные, дилатометрические и биметаллические. Термометры жидкостные подразделяются на образцовые (лабораторные, специального назначения), технические, метереологические, бытовые, термометры для сельского хозяйства.
Жидкостные термометры
Измерение температуры жидкостными стеклянными термометрами основано на различии коэффициентов объемного расширения жидкости и материала оболочки термометра. Приведем таблицу возможных термометрических жидкостей.
Таблица 4.5. Таблица возможных термометрических жидкостей
-
Жидкость
Пределы применения, 0C
Ртуть
-35 ÷ +750
Толуол
-90 ÷ +200
Этиловый эфир
-80 ÷ +70
Керосин
-60 ÷ +300
Петролейный эфир
-120 ÷ +25
Пентан
-200 ÷ +20
Наиболее распространены ртутные стеклянные термометры. Ртуть не смачивает стекло, почти не окисляется, легко получается в химически чистом виде и имеет значительный интервал между точкой плавления (-38,86° С) и точкой кипения (+356,6°С). Недостаток ртути – сравнительно небольшой температурный коэффициент расширения. Разновидностью ртутных термометров являются контактные термометры, используемые в основном для поддержания заданного температурного режима.
Ртутные стеклянные термометры благодаря простоте устройства и монтажа, дешевизне и относительно высокой точности показаний довольно широко применяются в лабораторной и производственной практике. Основные недостатки жидкостных стеклянных термометров - невозможность регистрации и передачи показаний на расстояние, значительная тепловая инерция. У ртутных стеклянных термометров с пределом измерения более +2000С пространство над ртутным столбиком в капилляре заполняется под давлением сухим газом (азотом), чтобы исключить парообразование ртути (при измеряемой t=5000C, P=2МПа). Термометры с органическими жидкостями из-за ряда недостатков применяют для измерения более низких температур. Кроме того, органические жидкости смачивают стекло, что снижает точность отсчета показаний. Из всех подобных термометров наибольшее распространение получили спиртовые термометры.
Если термометр градуирован при полном погружении в измеряемую среду, а по условиям эксплуатации погружен не полностью, то его резервуар и жидкостный столбик будут находиться при разных температурах, что внесет погрешность в результат измерения температуры. Поправка на выступающий столбик вычисляется по формуле:
где: n – число градусов на выступающем столбике;
–
коэффициент
расширения жидкости в стекле (для ртути
0,00016; для спирта 0,001); t2
– температура, показываемая термометром;
t1
–
средняя температура выступающего
столбика, измеряемая вспомогательным
термометром, резервуар которого
прикреплен к середине выступающего
столбика основного термометра.
Если температура выступающего столбика ниже измеряемой, то поправка ∆t имеет знак «+», а если выше, то «–». Ошибки, вызванные выступающим столбиком, могут достигать значительной величины и пренебрегать ими не следует.

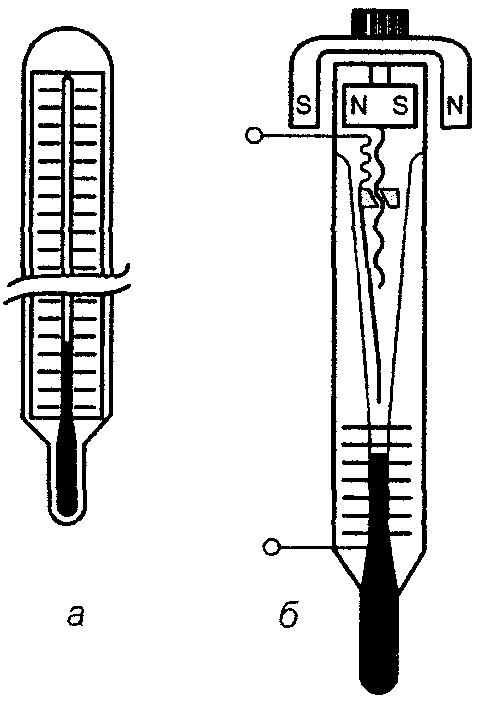

Рис. 4.30. Стеклянные жидкостные термометры: а — обыкновенный с вложенной шкалой; б — электроконтактный с подвижным контактом для установки задания

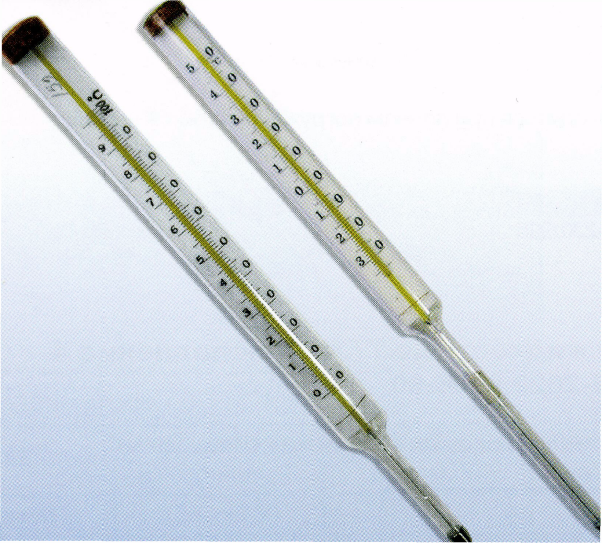

Рис. 4.31. Термометр жидкостной

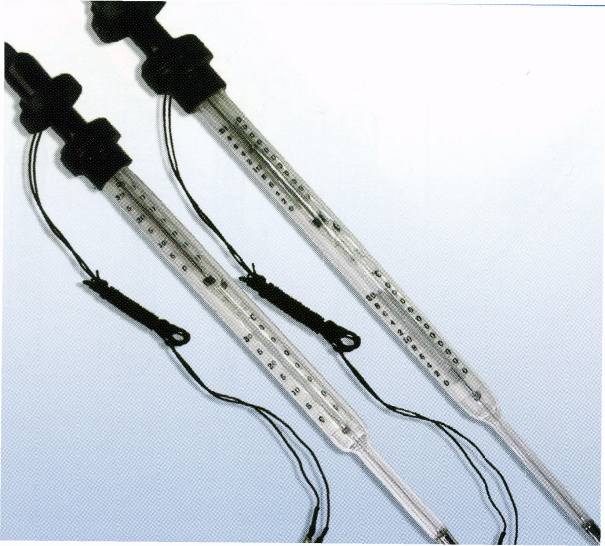

Рис. 4.32. Электроконтактный термометр
