3.2.2. Регулирующие заслонки
Для регулирования потоков газа и пара широко применяются регулирующие (дроссельные) заслонки (рис.3.9.–3.10.). Поворотный дисковый затвор представляет собой круглую дисковую заслонку с уплотнением, позволяющим обеспечить перекрытие потока. Они используются при небольших избыточных давлениях или разрежениях в трубопроводах большого диаметра, где допускаются лишь небольшие потери давления. Регулирующие заслонки могут работать также в среде газов, содержащих твердые частицы (пылевидный катализатор, мелко раздробленный кокс и др.) и в среде сыпучих гранулированных твердых материалов.
Достоинствами поворотных дисковых затворов (заслонок) являются: минимальная строительная длина, малый вес, простота конструкции, малое количество деталей и относительно низкая стоимость. Эти преимущества возрастают с увеличением условного диаметра прохода.
Недостатком этих конструкций является необходимость применения привода с большим крутящим моментом при больших перепадах давлений на дисковых затворах большого диаметра прохода. Для этих целей применяют также гидропривод в виде цилиндра с поршнем [27].

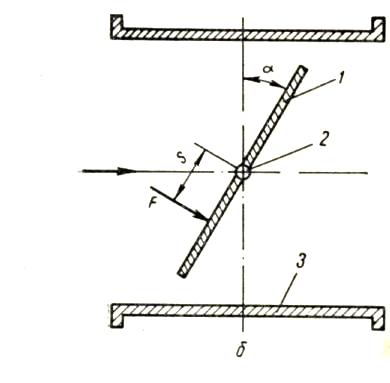

Рис.3.9.
Регулирующая заслонка с пневматическим
приводом
и схема ее действия.

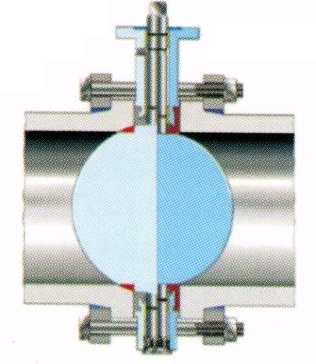

Рис. 3.10. Поворотный затвор.
Шиберные задвижки
Задвижки имеют большое распространение и применяются обычно для трубопроводов от Dy=50 мм до Dy=2000 мм. В диапазонах размеров, выходящих за эти пределы, применение задвижек ограничено. Положительными качествами задвижек являются сравнительная простота конструкции и малое гидравлическое сопротивление (=0,08-0,2). Малое гидравлическое сопротивление задвижек делает их особенно ценными, например для трубопроводов, через которые постоянно движется среда с большой скоростью, в частности для трубопроводов большого диаметра.
Клиновые задвижки, в свою очередь, подразделяются на задвижки с цельным клином и задвижки клиновые двухдисковые, у которых клин образуется двумя дисками, расположенными под углом. Применение цельного диска создает жесткую и надежную конструкцию, но жесткость клина, полезная для обеспечения надежной плотности замка, создает при колебаниях температуры опасность заклинивания клина со всеми вытекающими отсюда последствиями из-за невозможности открыть задвижку. В задвижке с двухдисковым клином вероятность заклинивания значительно меньше [27].
Шиберные задвижки (рис.3.11) можно применять для перекрытия потоков среды, имеющих большую вязкость. В задвижках проход перекрывается поступательным перемещением затвора в направлении, перпендикулярном движению потока рабочей среды.
З
адвижки
обладают рядом преимуществ перед другими
типами запорной арматуры: незначительное
при полностью открытом проходе
гидравлическое сопротивление; нет
поворотов потоков рабочей среды; малая
строительная длина; возможность подачи
среды в любом направлении.
.

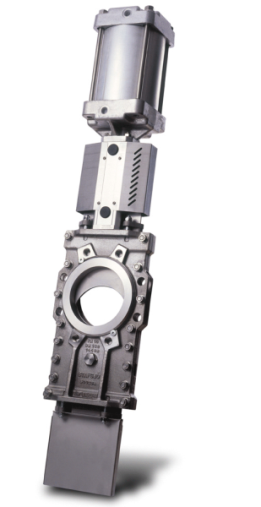

Рис. 3.11. Шиберная задвижка
Заключение
Средства автоматизации динамично совершенствуются, а в учебниках своевременно не отслеживаются изменения в отечественном и зарубежном приборостроении. Авторы пособия предлагают изучать конкретные устройства по новейшим каталогам реальных отечественных и зарубежных фирм, имеющимся на электронных дисках компьютерной библиотеки кафедры автоматизированных систем сбора и обработки информации (АССОИ) университета.
Учебное пособие предоставляет студентам алгоритм самостоятельных действий по усвоению курса «Системы управления химико-технологическими процессами». Авторы надеются, что поставленная цель – помочь студентам освоить курс по дисциплине СУХТП, в данном пособии достигнута.
Библиографический список
1. Фарзане, Н.Г. Технологические измерения и приборы / Н.Г. Фарзане, Л.В. Ильясов, А.Ю. Азим – Заде. – М.: Высш. шк., 1989. – 456 с.: ил.
2. Казаков, А.В. Основы автоматики и автоматизации химических производств / А.В. Казаков, М.В. Кулаков, Ю.К. Мелюшев: Учебное пособие для вузов. М.: «Машиностроение», 1970. – 376 с.
3. Кулаков, М.Н. Технологические измерения и приборы для химических производств / М.Н. Кулаков. – М.: Машиностроение, 1974. – 464 с.
ГОСТ 8.002-86. Государственный контроль и ведомственный надзор за средствами измерений. – М.: Гос.стандарт СССР. 1987.
5. Лапшенков, Г.И. Автоматизация производственных процессов в химической промышленности. Технические средства и лабораторные работы / Г.И. Лапшенков, Л.М. Полоцкий - М.: Химия, 1988. – 288 с.
6. Герке, А.Р. Технические средства контроля в системах управления технологическими процессами: учебное пособие / А.Р. Герке [и др.] – Казань: Изд-во Казан. гос. технол. ун-та, 2007, 80с.
7. Келим, Ю.М. типовые элементы систем автоматического управления. Учебное пособие для студентов учреждений среднего профессионального образования / Ю.М. Фролов. – М. : ФОРУМ: ИНФРА-М, 2002. – 384 с.: ил.
8. Каминский, М.Л. Монтаж приборов и средств автоматизации / М.Л. Каминский, В.М. Каминский: Учеб. для проф. учеб. заведений – 8-е изд., стер. – М.: Высш. шк.; Изд. центр “Академия”, 2001. – 304с.; ил.
9. Каталог ПГ«Метран», Челябинск, 2008 г.
10. Каталог «МИДА».
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технологические условия.- М.: Изд-во стандартов, 1994
12. ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технологические требования и методы испытаний.- М.: Изд-во стандартов, 1998.
Бабич, В.И. Применение и выбор инфракрасных термометров / В.И. Бабич // Мир измерений. – 2003. – №4. – С.107–113.
Вельмогин, А.М. Перспективные направления измерения расхода в нефтегазовом комплексе / А.М. Вельмогин, Д.Л. Ушаков, А.М. Скосарев // Мир измерений. – 2003. – №7. – с. 4–13.
Громов, Г.В. Бесконтактные методы измерения расхода жидкости в напорных и безнапорных трубопроводах / Г.В. Громов, А.В. Озеров, М.Н. Шафрановский // Мир измерений, 2004. – №1. – с. 4–8.
Джексон, Р.Г. Новейшие датчики / Р.Г. Джексон. – перевод с англ. Под редакцией В.В. Лучинина. – М.: Техносфера, 2007. – 384 с.
Рульнов, А.А. Автоматическое регулирование / А.А. Рульнов, И.И. Горюнов, К.Ю. Евстафьев. – М.: ИНФРА-М, 2008. –219 с.
18. Анализаторы влажности жидкостей и газов: каталог компании ADL. – М: 2008. – 20 с.
Сула, С. Практика измерения цвета. / С. Сула, М.И. Шишкин // Мир измерений. – 2003. – №8. – С.27–34.
Новосельцев, П.П. / Приборы для цветовых измерений // П.П. Новосельцев. – Мир измерений. – 2003. – №8. – С.17–26.
Контрольно-измерительные приборы и инструменты. Учебник для нач. проф. Обр. / С.А.Зайцев, Д.Д.Грибанов, Р.В.Меркулов. – М.: Издательский центр «Академия»; ПрофОбрИздат, 2002. – 464с.
Каталог ProSoft.
Котюк, А.Ф. Датчики в современных измерениях. – М.: Радио и связь, Горячая линия Телеком, 2006. – 96с.; ил.
Волоконно-оптические датчики. Вводный курс для инженеров и научных работников под ред. Э. Удда. Москва: Техносфера, 2008. – 520с.
Дифференциальные уравнения. Р.С.Гуттер, А.Р.Янпольский. – М.: Физматгиз, 1962. – 247 с.
Майзель, М.М. Автоматика, телемеханика и системы управления производственными процессами / М.М. Майзель. Учебное пособие для вузов. М., Высшая школа. 1972 г., 464 с., ил.
Гуревич, Д.Ф. Расчет и конструирование трубопроводной арматуры / Д.Ф. Гуревич. – 5-е изд. – М. : Издательство ЛКИ, 2008. – 416 с.
Мелюшев, Ю.К. Основы автоматизации химических производств и техника вычислений / Ю.К. Мелюшев. – 2-е изд., перераб. и доп. – М.: Химия, 1982. – 360с.
Приборы и средства автоматизации. Часть 2. Методические указания / сост. М.Ю. Перухин [и др.]; Казан. гос. технол. ун-т. – Казань, 2009. – 32 с.
Вопросы проектирования систем автоматизации в дипломных проектах: метод. указания / сост. В.М. Анкудинов [ и др.]; Казан. хим.-технолог. ин-т. – Казань, 1988. – 36с.
Каталог компании ADL - 2009.
|
