Шланговый клапан

Шланговый клапан КШС (рис. 3.8) применяется для работы с потоками вязких жидкостей, суспензий, пульп, в том числе состоящих из агрессивных веществ, сыпучих сред, запыленных газов (доменного, пневмотранспорта), сред имеющих склонность к налипанию на стенки трубопровода и отложения в застойных зонах. Шланговый клапан КШС обеспечивает надежное и простое управление потоками сред, где использование обычных клапанов затруднено или зачастую невозможно.

В зависимости от регулируемой среды рабочие органы клапана выполнены из различных материалов, гарантирующие их высокую износостойкость, длительную работу, а также упругие свойства. Клапан обладает высокой химстойкостью, компактностью узлов фиксации и пережатия шланга. Клапан КШС обладает повышенной ремонтопригодностью за счет простоты замены патрубков (шлангов); имеет герметичный корпус, обеспечивающий надежную герметизацию трубопровода в случае повреждения патрубка. Может оснащаться дополнительным навесным оборудованием для контроля наличия давления в корпусе. Обеспечивает устойчивую работу на пульпах, имеющих объем взвешенных частиц до 80-90% от общего объема, в том числе на средах, имеющих тенденцию к налипанию на стенки трубопровода. Шланговые клапаны применяются на загрязненных средах и средах с высокой химической активностью. В зависимости от типа патрубка температура регулируемой среды может варьироваться в диапазонах от –40(-50)С до +100С, -10 до +150(170)С, 0 до +200С. Клапаны изготавливаются с условным проходом от 15 до 250 мм и условной пропускной способностью от 10 до 1600 на условное давление 0,6; 1,0; 1,6; 2,5 МПа. Клапаны КШС могут быть регулирующими, регулирующе-отсечными (запорно-регулирующими) и отсечными. Клапаны имеют специальную пропускную характеристику, определяемую особенностями прямопроходных клапанов, обеспечивающую достаточно широкий диапазон регулирования при различных технологических условиях.

Клапаны серии КШС могут комплектоваться позиционером, пневмопреобразователем, электромагнитными клапанами, концевыми выключателями, фильтром-редуктором, ответными фланцами с прокладками и крепежом.

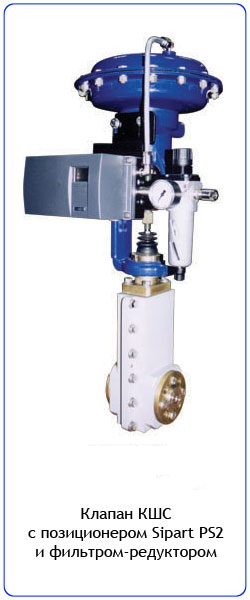

Рис. 3.8. Шланговый клапан с позиционером Sipart PS2

Клапан предохранительный

Клапан предохранительный предназначен для выпуска из защищаемой системы, установки или емкости лишнего объема рабочей среды, создающего избыточное давление. Предохранительные клапаны можно разделить по методу выпуска и методу нагружения. По методу выпуска предохранительные клапаны бывают открытого типа, то есть рабочая среда выпускается непосредственно в окружающую атмосферу, и закрытого типа, когда рабочая среда отводится в специальное место.

Подавляющее большинство предохранительных клапанов выпускается с одним седлом, но изготавливаются также и с двумя седлами, работающими параллельно.

Шаровые краны

Шаровые краны относятся к типу запорной арматуры и предназначены для открытия и закрытия потока рабочей среды в трубопроводе. Они имеют подвижный запорный орган, выполненный в форме шара с проходным отверстием для потока среды, который при перекрытии потока совершает вращательное движение вокруг своей оси, расположенной перпендикулярно направлению потока.

Электромагнитный клапан

Электромагнитный клапан состоит из дву функциональных узлов: самого клапана и соленоида, то есть электромагнита. Эти клапаны (также называемые соленоидными клапанами) устанавливаются на трубопроводах и открывают или перекрывают поток рабочей среды (в зависимости от того, к какому типу клапана он относится – нормально открытому или нормально закрытому). Функционирование таких клапанов происходит при поступлении сигнала от датчика.

Электромагнитные клапаны могут быть запорно-регулирующими и отсечными.

Запорно-регулирующие клапаны устанавливаются на трубопроводах, агрегатах, сосудах и предназначены для систем автоматизации управления потоками рабочих сред путем изменения площади проходного сечения.

Отсечные клапаны предназначены для быстрого отключения трубопровода или его части при аварийной ситуации или по технологическим требованиям для трубопроводной арматуры. Характерной чертой клапана отсечного является быстродействие, обеспечиваемое обычно срабатыванием пружины.
