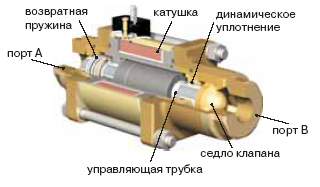

Коаксиальный клапан
В коаксиальном клапане (рис.3.5) запорный и управляющий элементы находятся непосредственно внутри потока протекающей жидкости и расположены по его оси.
К основным преимуществам коаксиальных клапанов относятся:
высокая пропускная способность и низкое сопротивление протоку среды,
длительный срок эксплуатации,
применение с вязкими и абразивными газами и жидкостями
применение в условиях глубокого вакуума.
применение в условиях высокого давления (до 40 бар)
Коаксиальные клапаны применяются в химической, тяжелой, автомобильной промышленности и т.д. [31].
Рис. 3.5. Коаксиальный клапан.
Клеточный клапан
Клеточные регулирующие клапаны являются усовершенствованным видом плунжерных клапанов. В них устранены недостатки односедельной конструкции (неуравновешенность затвора) и двухседельной конструкции (негерметичность затвора). Клеточные клапаны можно использовать при значительно более высоких перепадах давления, чем допустимо для двухседельного того же типоразмера. Клеточная конструкция обладает дополнительными свойствами: отсутствием или уменьшением разрушающегося действия кавитации2 в регулирующем органе при прохождении потока жидкости и снижением уровня шума при регулировании сжимаемых сред (рис. 3.6).

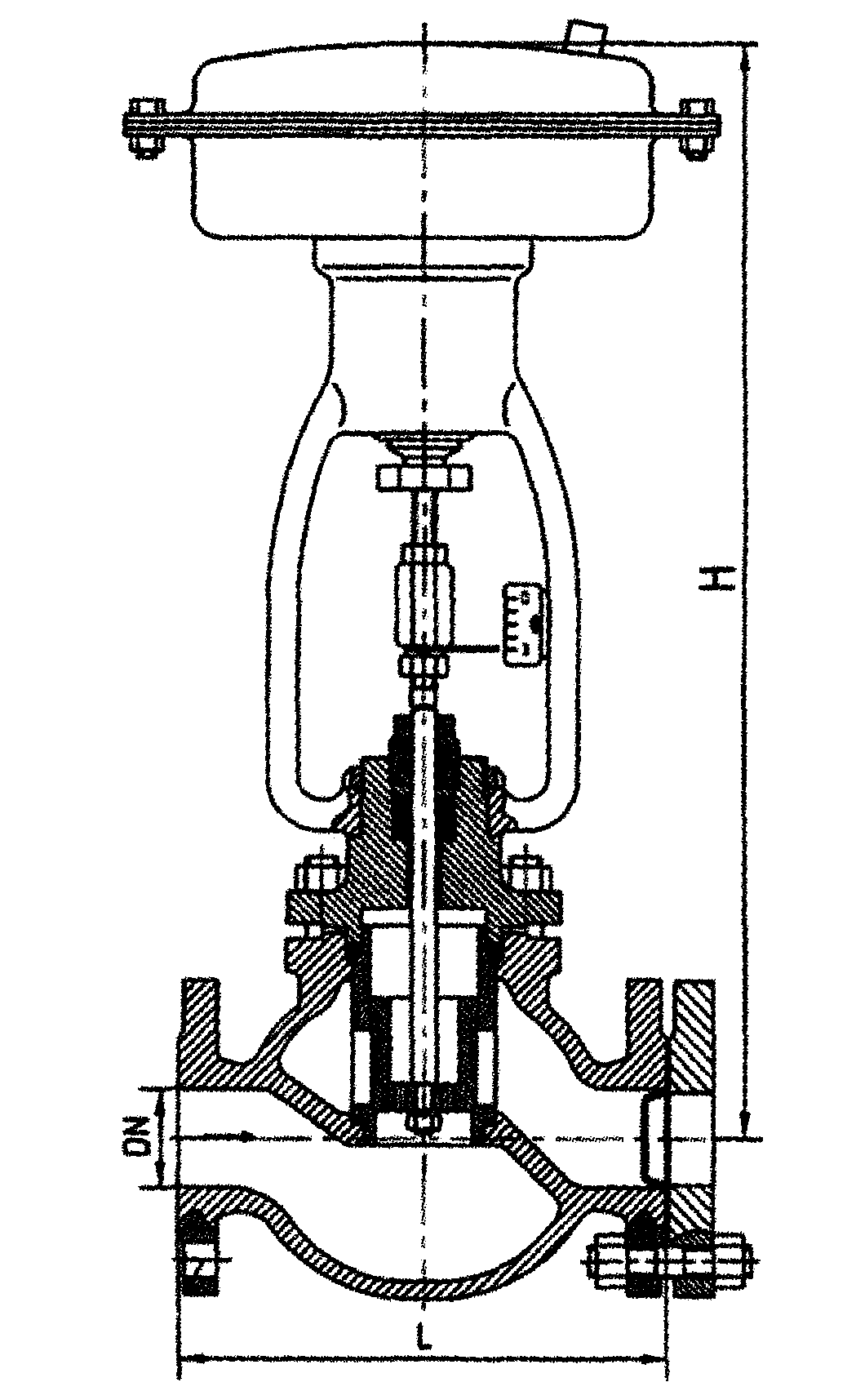

Рис. 3.6. Клеточный клапан.
Основные технические данные клеточного клапана серии 41005 зао «дс Контролз»
Таблица 3.4.
Условный диаметр |
DN 50…400мм |
Условное давление |
PN 16…420 кгс/см2 |
Пропускная способность |
Кv 14…2000 |
Температура среды |
от –196 до +566˚С |
Диапазон регулирования |
100:1 для стандартных полно-проходных клапанов, 50:1 для остальных |
Характеристика |
Равнопроцентная или линейная |
Материал корпуса |
Углеродистая или нержавеющая сталь |
Присоединение |
фланцевое или под приварку |
Исполнительный механизм |
пневматический, пружинно –мембранный |
Управляющий сигнал |
0,2 – 1 кгс/см2 или 4 – 20 мА |

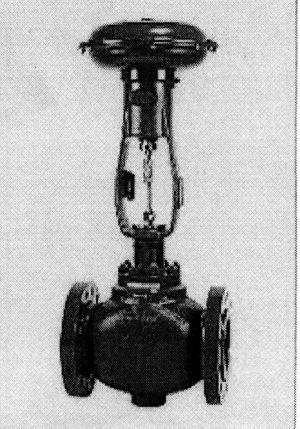

Рис. 3.6. Клеточный клапан серии 41005
Производитель: ЗАО «ДС Контролз», г.Великий Новгород
Клапан сегментный запорно-регулирующий
Клапан сегментный (рис. 3.7) предназначен для регулирования потоков химически активных вязких жидкостей, суспензий (пульп) и газов. Применяется в системах автоматического или дистанционного управления в металлургической, химической, строительной и других областях.
Регулирование потоков жидкотекущих сред основано на изменении местного гидравлического сопротивления протекающей среде, за счет изменения проходного сечения устройства.
Рис. 3.7. Клапан сегментный
Основные технические характеристики сегментного клапана
серии 35002 «Камфлекс»
Таблица 3.5.
-
Условный диаметр
DN 25…300мм
Условное давление
PN 16…100 кгс/см2
Пропускная способность
Кv 5,6…1750
Температура среды
от –200 до +400˚С
Диапазон регулирования
100:1
Характеристика
Равнопроцентная или линейная
Материал корпуса
Углеродистая или нержавеющая сталь
Присоединение к трубопроводу
Бесфланцевое стяжное или фланцевое
Исполнительный механизм
пневматический, пружинно –мембранный
Управляющий сигнал
0,2 – 1 кгс/см2 или 4 – 20 мА
