Технические характеристики вбо типа r
Диапазон номинальных напряжений питания – 12-24 В
Диапазон рабочих напряжений питания – 10-30 В
Номинальный ток – 200 мА
Защита коммутационного элемента – есть
Индикация срабатывания – есть
Частота циклов срабатывания – 250 Гц
Температура окружающей среды: -25…+80°С
Зона чувствительности: 0,2-4 м
Материал корпуса – латунь
Масса – 0.14 кг
«Сенсор», г. Екатеринбург.
Рис.6.23. Контроль наличия этикеток и крышек
Рис. 6.24.
3. Датчик типа D размещен в одном корпусе, имеет излучатель и приемник. Приемник принимает луч, рассеянно отраженный от объекта воздействия (рис.6.25). Объект может перемещаться как вдоль относительной оси, так и под углом к ней (рис. 6.26). Распределение отраженного потока определяется оптическими свойствами объекта. Часть потока возвращается обратно в приемник, вызывая его срабатывание. Преимущество данного вида выключателей заключается в простоте применения, при котором не требуется никаких дополнительных приборов. При использовании выключателей данного типа необходимо учитывать возможность появления ложных срабатываний в случае появления за контролируемым объектом предметов с гораздо большей отражательной способностью.

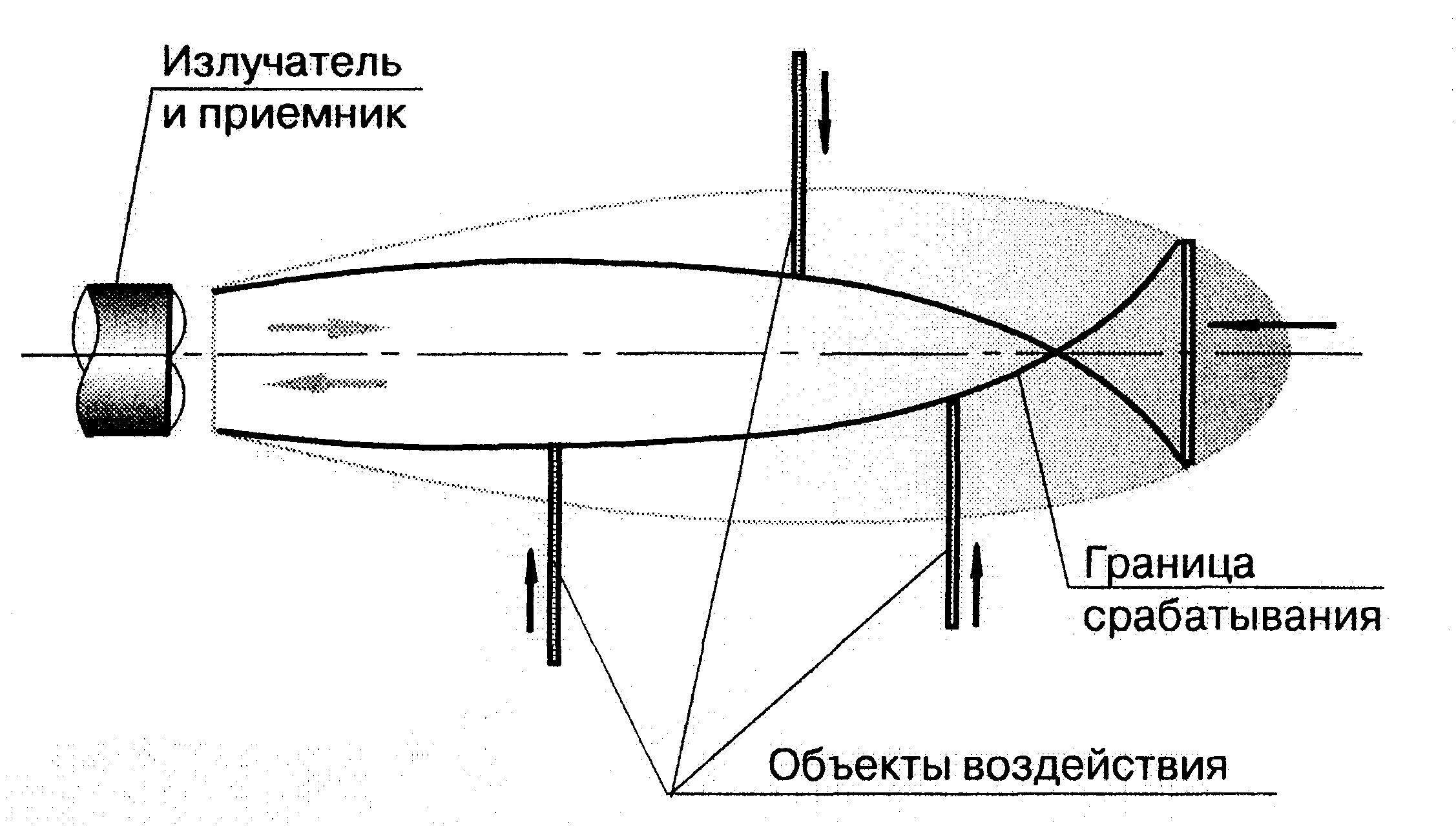

Рис. 6.25.
Технические характеристики вбо типа d
Диапазон номинальных напряжений питания – 12-24 В
Диапазон рабочих напряжений питания – 10-30 В
Номинальный ток – 200 мА
Защита коммутационного элемента – есть
Индикация срабатывания – есть
Частота циклов срабатывания – 250 Гц
Температура окружающей среды: -25…+80°С
Зона чувствительности: 5-100 мм
Материал корпуса – латунь
Масса – 0.14 кг
«Сенсор», г. Екатеринбург.
Рис. 6.26. Контроль обрыва клинового ремня
Таким образом, датчики ВБО могут использоваться для контроля проезда, наличия крышек и этикеток, контроля обрыва клинового ремня, контроля провисания бумаги и т.д. При этом во всех случаях происходит прерывание луча, что приводит к остановке двигателя.
6.5.4. Емкостные бесконтактные выключатели
Широкое применение емкостные выключатели нашли в качестве надежных и дешевых датчиков контроля максимального или минимального уровня жидких или сыпучих материалов. Монтаж и обслуживание производится вне резервуаров или бункеров. Емкостной выключатель (рис.6.27) срабатывает и от материала, находящегося за каким-либо диэлектриком, например, он будет чувствовать муку через пластину из стеклотекстолита (рис.6.28). Конструктивно емкостный датчик представляет собой конденсатор электрический плоскопараллельный или цилиндрический. Различают емкостные датчики, действие которых основано на изменении зазора между пластинами или площади их взаимного перекрытия, деформации диэлектрика, изменении его положения, состава или диэлектрической проницаемости.
При приближении к активной поверхности емкостного бесконтактного датчика объект попадает в электрическое поле и изменяет емкость обратной связи. Генератор начинает вырабатывать колебания, амплитуда которых возрастает по мере приближения объекта. Амплитуда оценивается последующей схемой обработки, формирующей выходной сигнал. Емкостные бесконтактные датчики срабатывают как от электропроводящих объектов, так и от диэлектриков. При воздействии объектов из электропроводящих материалов реальное расстояние срабатывания Sr максимально, а при воздействии объектов из диэлектрических материалов расстояние Sr уменьшается в зависимости от диэлектрической проницаемости материала.

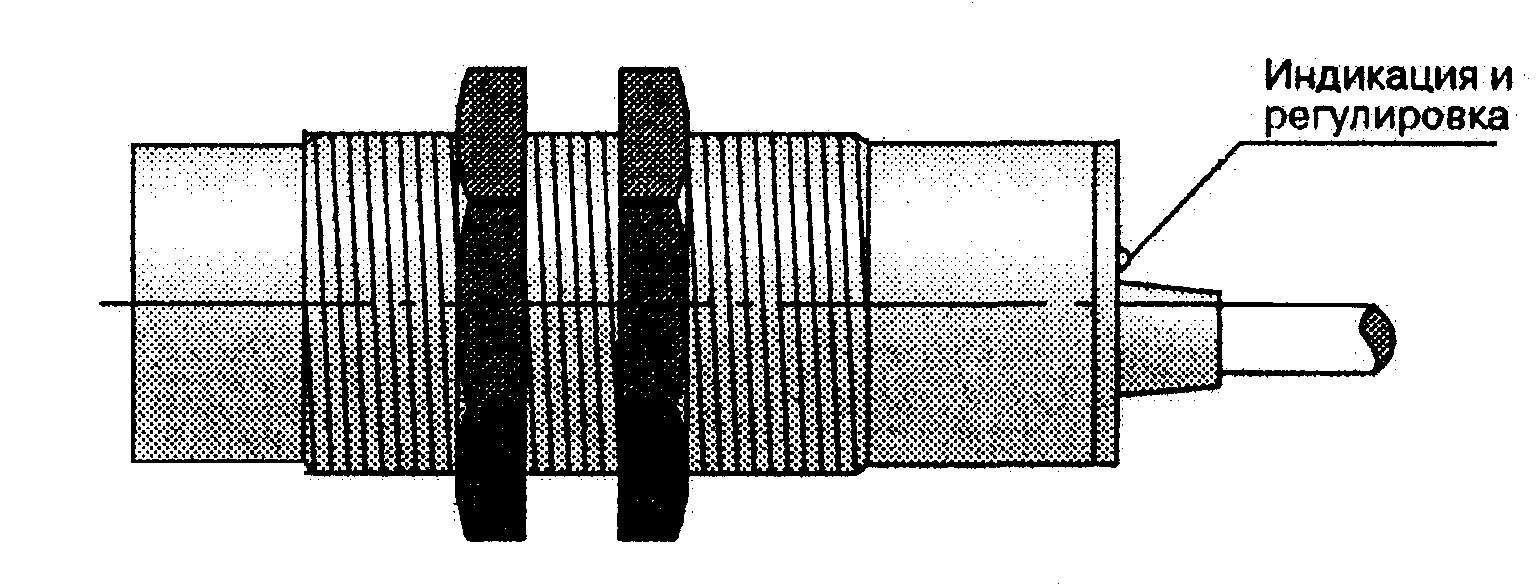

Рис. 6.27. Емкостной бесконтактный выключатель
Наибольший эффект достигается при использовании в системах:
контроля уровня наполнения резервуаров, емкостей, контейнеров сыпучими и жидкими материалами;
контроля уровня содержимого в упаковке, в таре;
сигнализации разрыва лент;
счета и позиционирования объектов любого рода.
Рис. 6.28. Примеры применения емкостного бесконтактного выключателя
