Технические характеристики дкс
Диапазон номинальных напряжений питания – 110-220 В
Диапазон рабочих напряжений питания – 90-250 В
Номинальный ток – 250 мА
Падение напряжения – 9 В
Минимальный ток нагрузки – 5 мА
Регулировка частоты – есть
Индикация срабатывания – есть
Частота циклов срабатывания – 500 Гц
Температура окружающей среды: -45…+80°С
Диапазон контролируемых частот: 0,1-2,5 Гц
Материал корпуса – латунь
Масса – 0.24 кг
«Сенсор», г. Екатеринбург.
6.5.2. Оптические датчики метки (дом)
Оптические датчики метки применяются в автоматических установках парфюмерной, пищевой, легкой промышленности (в системах позиционирования объектов с цветной меткой). Объектами могут быть упаковочная пленка, тюбики в парфюмерии, упаковка в пищевой промышленности и т.п.
Датчики ДОМ (рис. 6.16) работают на рассеянное отражение от объекта в видимой области спектра и могут иметь излучение красного, зеленого и голубого цвета. Ниже приведены примеры возможного использования датчиков ДОМ. На изделие наносится контрастная метка, благодаря чему можно судить о количестве изделий прошедших по конвейерной ленте или о метраже (рис. 6.17-6.18).

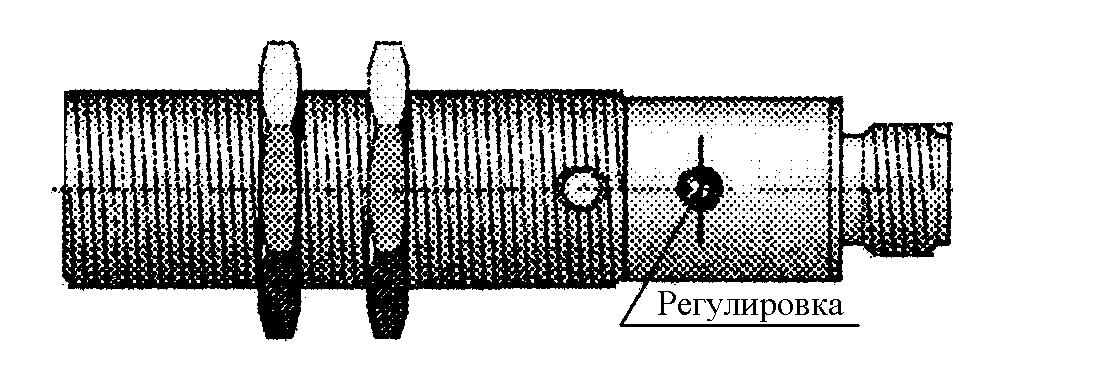

Рис.6.16. Оптический датчик метки
Технические характеристики (дом)
Диапазон номинальных напряжений питания – 12-24 В
Диапазон рабочих напряжений питания – 10-30 В
Номинальный ток – 200 мА
Регулировка чувствительности – есть
Индикация срабатывания – есть
Частота циклов срабатывания – 250 Гц
Температура окружающей среды: -25…+80°С
Зона чувствительности – 5…10 мм
Материал корпуса – латунь
Масса – 0.14 кг
«Сенсор», г. Екатеринбург.

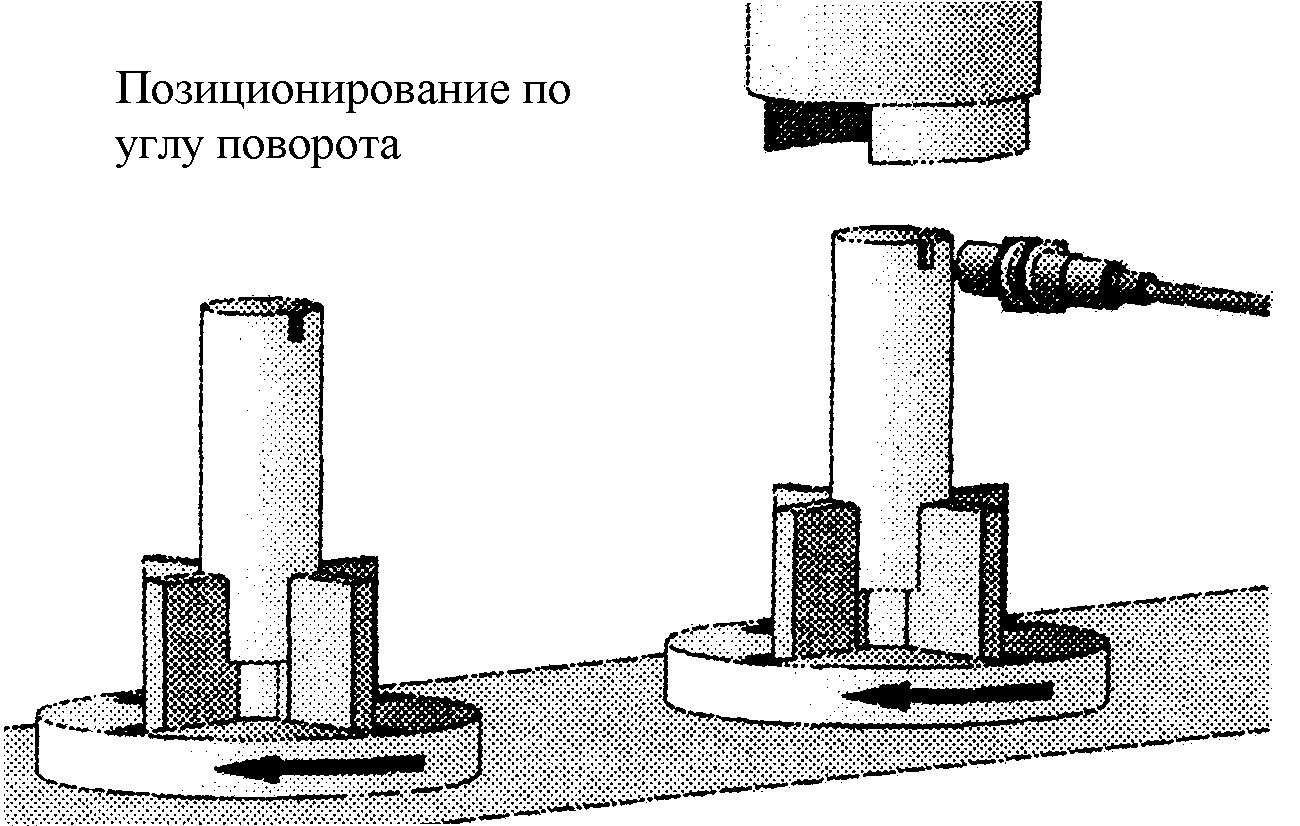

Рис. 6.17.

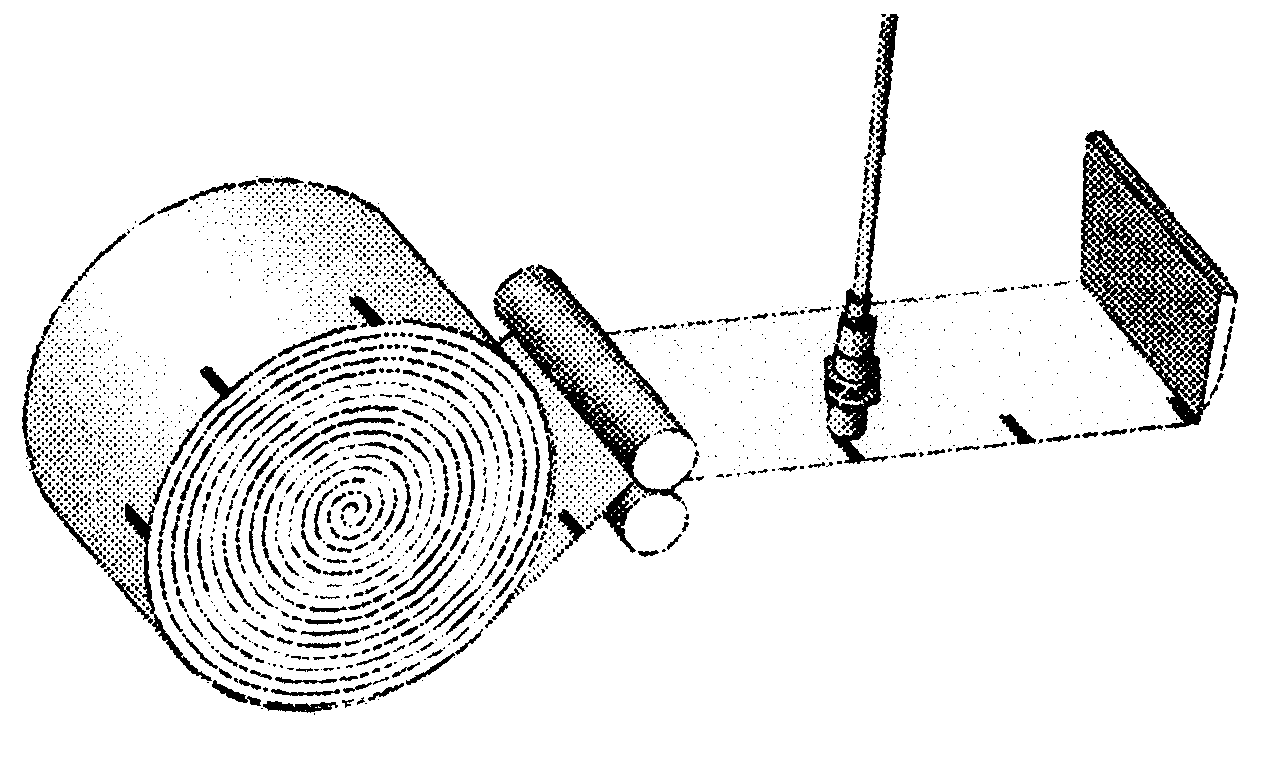

Рис. 6.18.
6.5.3. Оптические бесконтактные выключатели (вбо)
Оптические бесконтактные выключатели в соответствии с ГОСТ Р 50030.5.2 классифицируются на три группы:
Тип Т – с приемом прямого луча от излучателя;
2. Тип R – с приемом луча, возвращенного от отражателя;
Тип D – с приемом луча, рассеянно отраженного от объекта.
1. Датчики типа Т характеризуются тем, что излучатель и приемник размещены в отдельных корпусах (рис.6.19-6.20). Прямой оптический луч идет от излучателя к приемнику и может быть перекрыт объектом воздействия. Выключатели, использующие принцип прерывания луча, отличаются большой дальностью действия - до нескольких десятков метров и большой помехозащищенностью от воздействия посторонних факторов (пыль, капли воды и других жидкостей). Основными недостатками таких выключателей является наличие двух отдельных изделий, что не всегда удобно при их монтаже и прокладке проводов питания к ним.

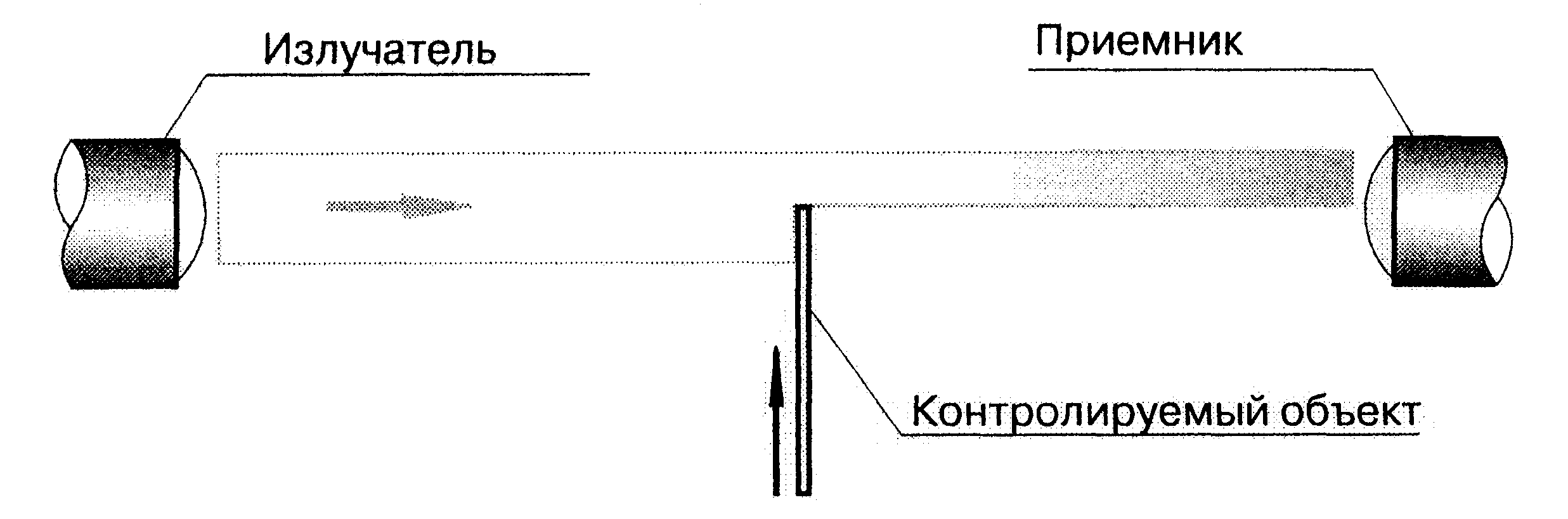

При определении зоны чувствительности Sd в качестве стандартного объекта воздействия используется приемник (рис. 6.21).
Рис. 6.19.
Технические характеристики вбо типа т
Диапазон номинальных напряжений питания – 12-24 В
Диапазон рабочих напряжений питания – 10-30 В
Номинальный ток – 200 мА
Защита коммутационного элемента – есть
Индикация срабатывания – есть
Частота циклов срабатывания – 500 Гц
Температура окружающей среды: -25…+80°С
Зона чувствительности: 0-16 м
Материал корпуса – латунь
Масса – 0.14 кг
«Сенсор», г. Екатеринбург.

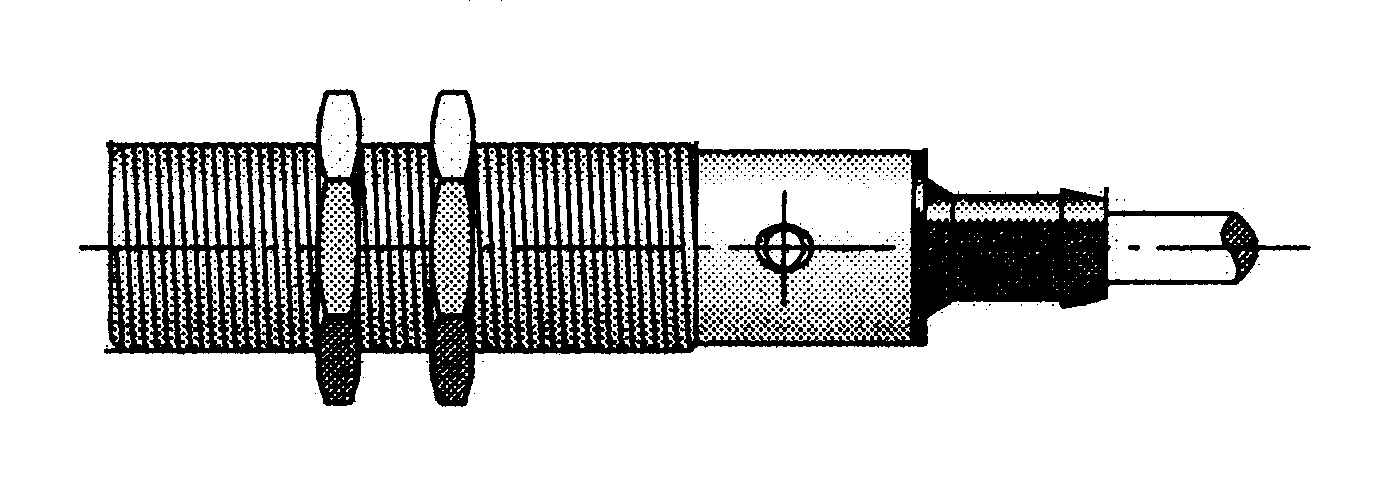

Рис. 6.20. Оптический бесконтактный выключатель типа Т

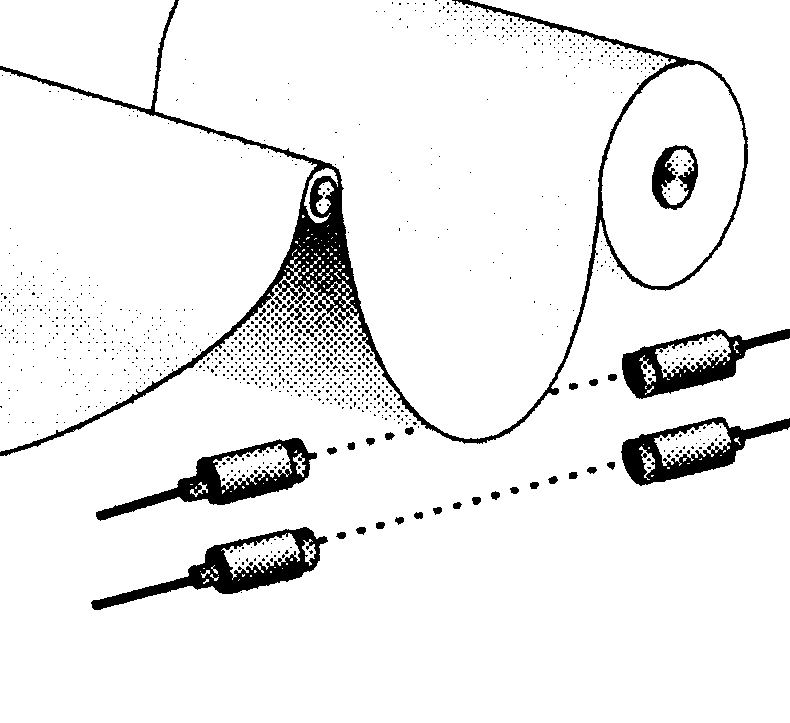

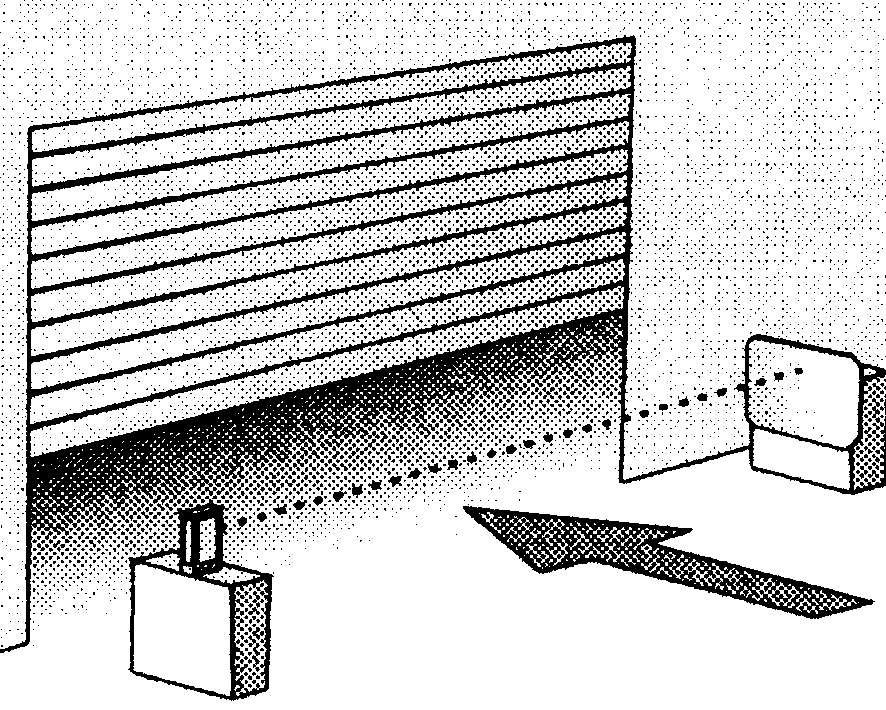

Контроль проезда Контроль провисания бумаги
Рис. 6.21. Примеры использования датчиков ВБО

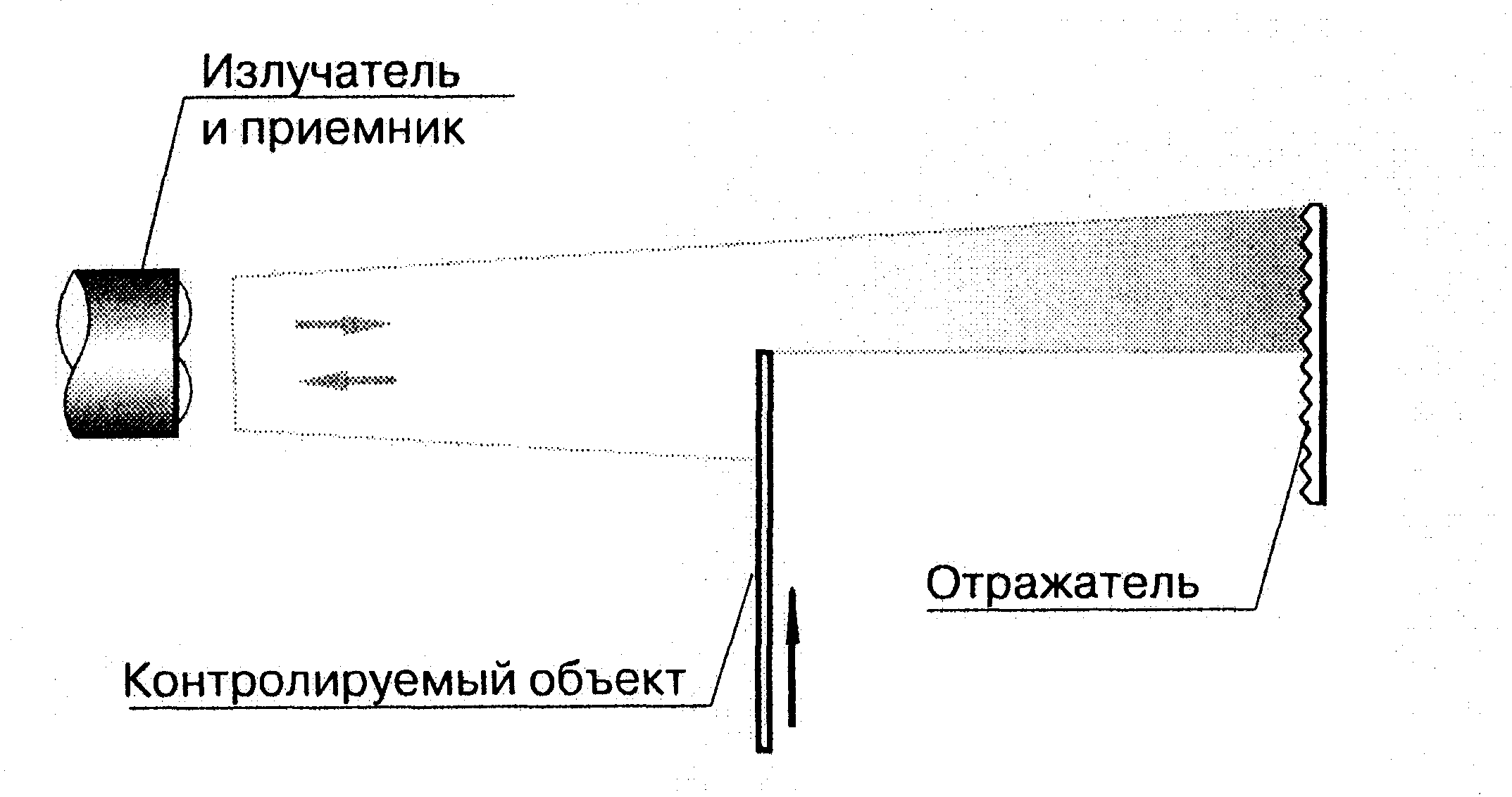

2. Датчик типа R (рис. 6.22) в одном корпусе, имеет излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя (рис.6.23). Излучение светодиода имеет круговую поляризацию, т.е. представляет собой совокупность множества плоскополяризованных пространственных световых колебаний (волн) с различными плоскостями поляризации. Если на пути луча установить оптический поляризационный фильтр, то через него пройдут только те волны, плоскость поляризации которых совпадает с плоскостью поляризации фильтра. Таким образом, поляризационный фильтр формирует луч с плоской поляризацией. При отражении поляризованного луча от различных предметов плоскости поляризации падающего и отраженного луча, как правило, совпадают. Плоскость поляризации изменяется на 90град. при отражении от специальных световозвращателей (уголковых отражателей или рефлекторов). Если на пути поляризованного луча расположить еще один поляризационный фильтр с плоскостью поляризации, развернутой на 90град. по отношению к первому, то луч через него не пройдет. Таким образом, данный фильтр будет для него барьером (рис. 6.24).
При этом возможны два варианта использования этих изделий:
1) Объект воздействия прерывает луч при неподвижно закрепленном отражателе;
2) Отражатель закрепляется на подвижном объекте.
Для датчиков типа R зона чувствительности Sd определяется между датчиком и отражателем.
Рис. 6.22
