6.4. Измеритель мощности pr 300
Монтируемый на панели измеритель мощности с 3-строчным дисплеем объединяет в одном устройстве все функции измерения параметров электрического тока (рис. 6.13). Предназначен для отображения на дисплее и вывода значений мощности для различных типов электрического оборудования. Имеет большой трехстрочный дисплей. Возможно одновременное отображение значений тока, напряжения и назначаемых пользователем параметров. Преобразует мощность (активную, реактивную, полную), напряжение, ток, частоту и фазу в сигнал 4..20 мА. Существует возможность задавать уставки для вывода сигнализации. Измерение максимального и минимального значений напряжения, максимального значения тока и др., например, использование внешнего дискретного входа для измерения энергии в произвольные моменты времени. Существует возможность вывода импульсов, пропорциональных энергии. PR300 работает с входными цепями напряжением до 600 В. «Yokogawa», Япония.
Рис. 6.13. Измеритель мощности PR 300
6.5. Датчики положения
6.5.1. Датчики контроля скорости (дкс)
Датчик контроля скорости (ДКС) предназначен для контроля остановки или снижения скорости вращения (движения) различных устройств, таких, как конвейеры, транспортеры, барабаны. Может применяться для выявления аварийного проскальзывания ленты на транспортере (рис. 6.14).
Датчик контроля скорости (рис. 6.15) представляет собой индуктивный датчик со схемой контроля частоты импульсов воздействия и бинарным выходом.
Индуктивные датчики находят широкое применение в машиностроении, пищевой, текстильной и других отраслях. Они наиболее эффективно используются в качестве конечных выключателей в автоматических линиях и станках, так как индуктивные датчики срабатывают только на металлы и не чувствительны к остальным материалам. Это увеличивает защищенность индуктивных датчиков от помех; например, введение в зону чувствительности выключателя рук оператора, эмульсии, воды, смазки и т.д. не приведет к ложному срабатыванию. Объектом воздействия для индуктивных выключателей (датчиков) являются металлические детали: зубья шестерен, кулачки, ползуны; часто это металлическая пластина, прикрепленная к соответствующей детали оборудования.
При подаче напряжения питания перед активной поверхностью индуктивного выключателя образуется переменное магнитное поле, создаваемое катушкой индуктивности генератора. При попадании объекта воздействия в зону чувствительности выключателя, снижается добротность колебательного контура и амплитуда колебаний, что вызывает срабатывание триггера и изменение состояния выхода выключателя.

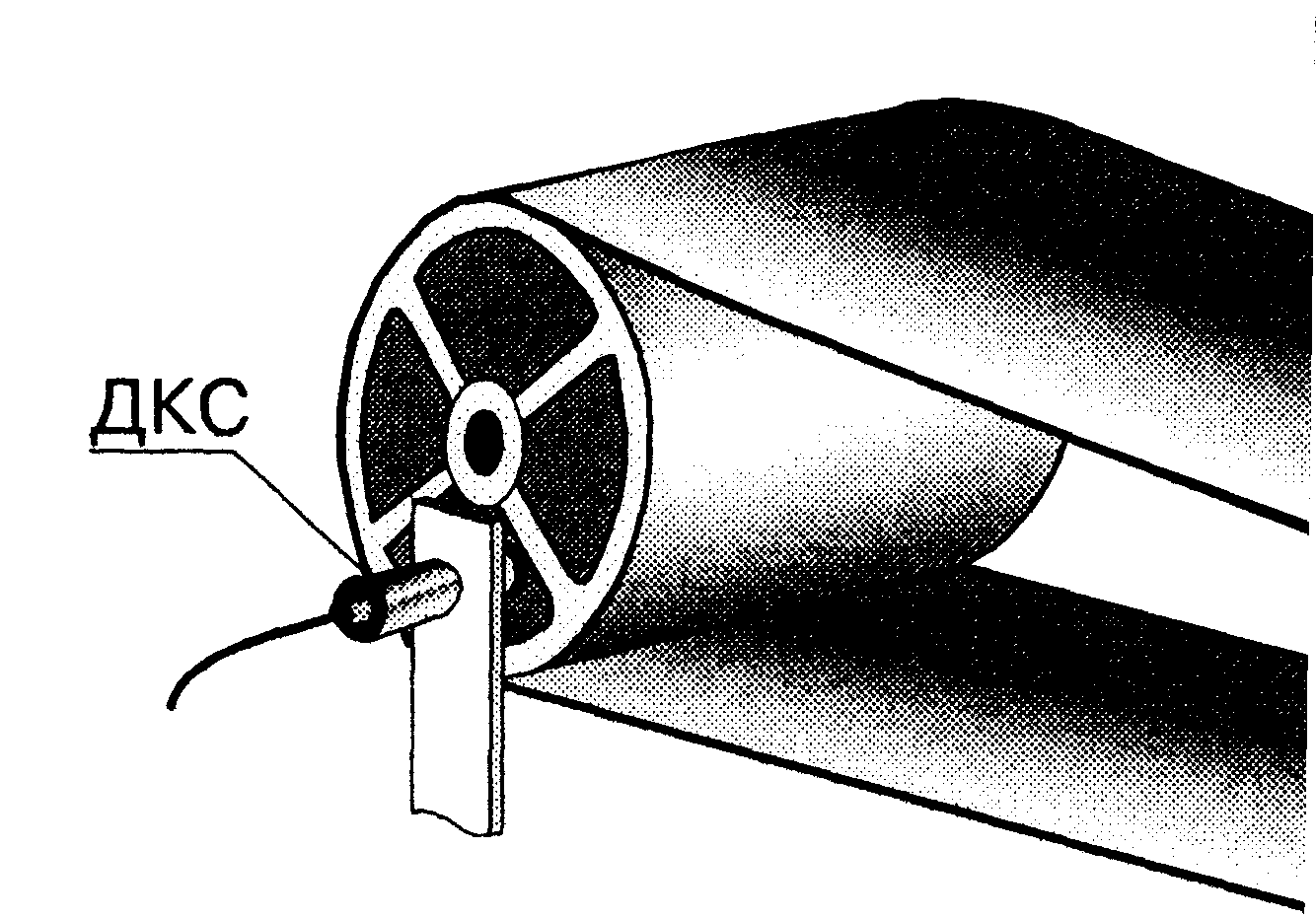

Рис. 6.14. Схема установки датчика контроля скорости
Контролируемый вращающийся объект непосредственно или с помощью соединенного с ним металлического объекта воздействует на чувствительный элемент датчика с частотой, пропорциональной частоте вращения. При нормальной частоте вращения на выходе датчика и на нагрузке есть напряжение.

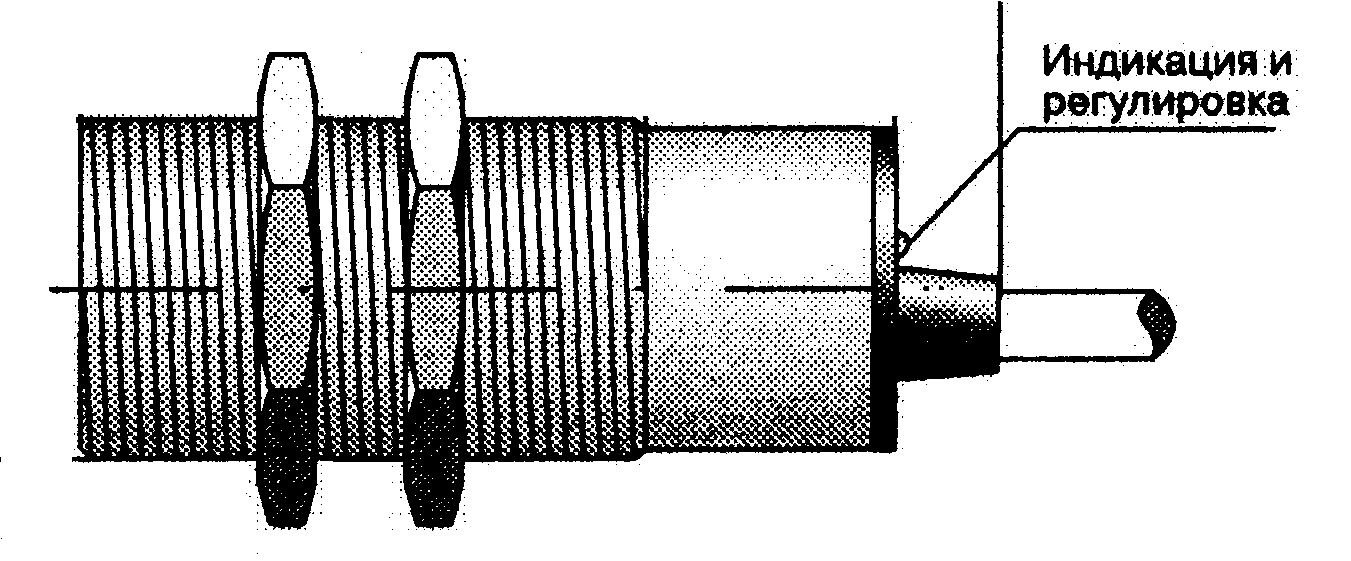

Рис. 6.15. Датчик контроля скорости
