4.4.3. Беспроводной интеллектуальный преобразователь

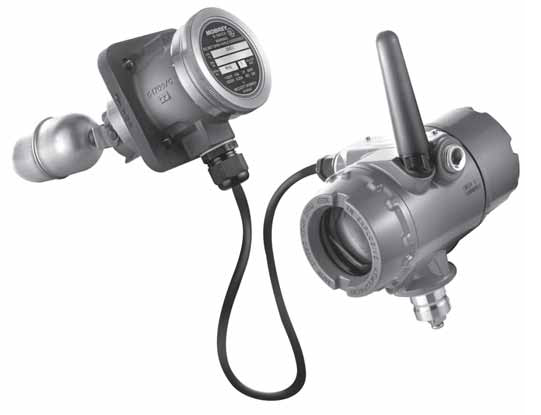

Рис. 4.124. Преобразователь Rosemount 702

Преобразователь Rosemount 702 – беспроводной интеллектуальный полевой прибор (рис.4.124) для использования в самоорганизующейся сети информационной системы управления предприятием, обеспечивает доступ к информации, которую невозможно было получить ранее [9].

Беспроводной преобразователь дискретного сигнала Rosemount 702 предназначен для преобразования дискретных сигналов с реле давления, сигнализаторов уровня или расхода, не требующих внешнего питания, в беспроводной цифровой сигнал по протоколу WirelessHART с рабочей частотой 2,4 ГГц. Преобразователь Rosemount 702 обеспечивает надежную передачу дискретных сигналов в беспроводную самоорганизующуюся сеть и далее, через беспроводной шлюз 1420, в информационную систему. Пример типового применения преобразователя Rosemount 702 для контроля предельных уровней среды в резервуаре приведен ниже (рис. 4.125) [9].

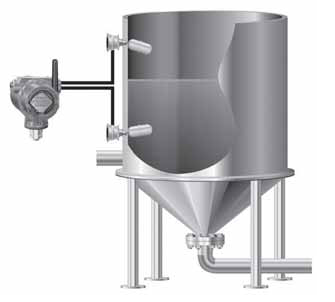

Рис. 4.125. Пример типового применения преобразователя Rosemount 702 для контроля предельных уровней

§5. Контроль параметров качества (состава и свойств веществ)

Приборы качественного и количественного анализа

В ходе химико-технологических процессов происходит изме­нение химического состава перерабатываемых веществ и их свойств. Контроль этих параметров позволяет непосредственно судить о режиме процесса, так как они характеризуют качество полу­чаемых продуктов. Поэтому аналитический контроль является обязательным элементом любой системы управления химическим производством. До недавнего времени аналитический контроль в основном производился методами лабораторного анализа периодически отбираемых проб анализируемых веществ. Однако, широкое раз­витие автоматизации и особенно переход к комплексной авто­матизации химической промышленности требуют разработки ме­тодов и приборов, пригодных для автоматического выполнения анализов в технологическом потоке. В связи с этим в послед­ние годы происходит бурный рост аналитического приборо­строения. При контроле и автоматизации технологических процессов приходится анализировать главным образом жидкие и газообраз­ные вещества. При этом большое многообразие анализируемых компонентов и анализируемых смесей, находящихся в самых различных условиях, расширяют номенклатуру ана­литических приборов.

В общем случае под анализом состава веществ понимается определение их элементного, функционального, молекулярного или группового состава. В ряде случаев оказывается необходимым определять фазовый состав среды.

К числу физико-химических свойств веществ, автоматический контроль которых осуществляется в химико-технологических процессах, отно­сятся плотность, вязкость, коэффициент преломления, давление на­сыщенных паров, теплота сгорания, влажность.

5.1. Определение молекулярного состава

Определение состава и концентрации веществ осуществляется анализаторами и концентратомерами (масс-спектрометрами, инфракрасными спектрометрами, хроматографами, суммарниками).

При контроле химико-технологических процессов чаще всего возникает необходимость в определении молекулярного состава. Задачи анализа веществ бывают связаны с определением содержа­ния как одного какого-либо компонента анализируемой смеси, так и двух и более ее компонентов. Приборы для определения состава называются анализаторами. Анализаторы, рассчитанные на определение содержания только одного компонента в смеси, называют иногда также концентратомерами. Строго говоря, состав веществ характеризуется числом частиц отдельных компонентов пробы и может быть выражен также числом молей (грамм-молекул), массами компонентов в граммах или других единицах массы. Однако для практических целей состав выражают с помощью концентраций компонентов С, под которыми понимают отношение количества m определяемого компонента в пробе к общему количеству пробы М:

С=m/M

Величины m и М могут быть одинаковых или разных размер­ностей и находятся в определенной связи с числами частиц ком­понентов.

Наибольшее распространение имеют следующие выражения концентрации С:

а) для жидкостей — мг/см³; г/см³; % весовые;

б) для газов — мг/м³; г/м³; % объемные.
