1. Опишите технические параметры комплектующего по данным прайс-листа.

Материнская плата Socket 775, Intel 945G/ICH7, Gigabyte (GA-8I945GMF-RH) FSB/1066МГц, Dual Channel DDR2/667МГц, PCI-E x16? PCI-E x1,2xPCI,Видео, Звук/5.1/HDA, Сеть/1Гбайт/с, USBv2.0, IEEE1394, Serial ATAII/300, ATA/100,mATX (Retail)

Socket 775 слот в который устанавливается процессор

Intel 945G чипсет северного моста

ICH7 чипсет южного моста

Gigabyte (GA-8I945GMF-RH) идентификатор материнской платы

FSB/1066МГц частоты шины обмена данными между процессором и материнской платой

Dual Channel поддерживается двухканальный режим работы памяти

DDR2 тип поддерживаемой памяти

667МГц максимальная частота поддерживаемой памяти

PCI-E x16 есть слот PCI-express x16 для установки видеокарты, x16 это множитель шины

PCI-E x1 есть слот PCI-express x1

2xPCI 2 слота PCI

Видео в плату встроена видеокарта

Звук/5.1/HDA в плату встроен чипсет звука

Сеть/1Гбайт/с в плату встроен чипсет сетевой с максимальной поддерживаемой скоростью 1Гбайт/с

USBv2.0 в плату встроены USB разъемы 2.0

IEEE1394, стандарт

Serial ATAII/300 слот для жесткого диска

ATA/100, слот для жесткого диска IDE

mATX форм фактор

(Retail)

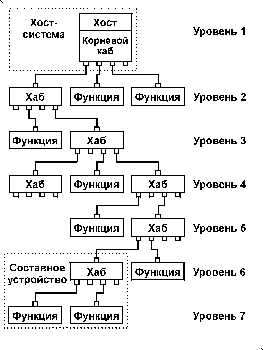

2. Воспроизведите схему топологии интерфеса usb.

3. Воспроизведите схему интерфейсной системы пк.

Интерфейсная система - это:

- шина управления (ШУ) - предназначена для передачи управляющий импульсов и синхронизации сигналов ко всем устройствам ПК;

- шина адреса (ША) - предназначена для передачи кода адреса ячейки памяти или порта ввода/вывода внешнего устройства;

- шина данных (ШД) - предназначена для параллельной передачи всех разрядов числового кода;

-шина питания - для подключения всех блоков ПК к системе электропитания.

Интерфейсная система обеспечивает три направления передачи информации:

- между МП и оперативной памятью;

- между МП и портами ввода/вывода внешних устройств;

- между оперативной памятью и портами ввода/вывода внешних устройств. Обмен информацией между устройствами и системной шиной происходит с помощью кодов ASCII.

4. Определите технические параметры пк в соответсвии с его типом (сервер, домашний пк и так далее).

Персональные компьютеры по их техническим характеристикам можно разделить на следующие типы (по убыванию стоимости и объема ресурсов):

1. Сервер;

2. Игровой компьютер;

3. Дизайнерский для работы с графикой;

4. Домашний;

5. Офисный;

Приблизительные данные по конфигурации каждого типа ПК представлены в следующей таблице:

Тип	Процессор	Объем ОП	Объем ЖД	Видеокарта	Монитор
Сервер	Xeon, Core 2 Duo (желательно 2 штуки)	От 4Гб	От 400Гб (возможно несколько, RAID массив)	Встроенная	ЖК 15-17"
Игровой компьютер	Pentium 4	От 2Гб	От 200 Гб	От Geforce 7300 GS, 256 Мб	ЖК 19"
Дизайнерский для работы с графикой	Pentium 4	От 2Гб	От 200 Гб	От Geforce 7300 GS, 256 Мб	ЖК 19-20" или ЭЛТ 19-21"
Домашний	Celeron D	От 512Мб	От 160 Гб	Встроенная	ЖК 17"
Офисный	Celeron D	От 256 Мб	От 80 Гб	Встроенная	ЖК 15-17"

Пример задания

Укажите основные технические параметры для домашнего компьютера

Ответ : см. таблицу, приведенную выше. При ответе на экзамене дополнительно можно привести техническое описание конкретных комплектующих, наличие приводов CD/DVD, акустическую систему и так далее. Также допускается указывать близкие по техническим параметрам устройства, например, процессоры AMD, а не Intel.
