Сравнение балок настила

Таблица 3

Условное обозначение	Единицы измерения	Сечение, ГОСТ
		№18Б2 ГОСТ 2602-83	23Ш1 ГОСТ 26020-83
		0,260	0,262
		146,3	277,3
		1317	2690
		26,49	14,34
		7,08	4,63

Наименее металлоемким является двутавр №18Б2 с параллельными гранями полок по ГОСТ 26020-83. Принимаем его для дальнейших расчетов.

4. Расчет главной балки г2

Главные балки ввиду больших нагрузок и пролетов проектируют в основном составного сечения из сварного симметричного двутавра. Главная балка по расчетной схеме является однопролетной шарнирно опертой балкой, загруженной сосредоточенными силами (опорными реакциями), передаваемыми балками настила и собственным весом в виде равномерно распределенной нагрузки, которую допускается принимать в пределах 1…2% от нагрузки, действующей на балку. При равномерном и частом расположении балок настила (шесть и более) сосредоточенные силы можно заменить эквивалентной равномерно распределенной нагрузкой и определить её по грузовой площади.

Статический расчет

Сбор нагрузок на главную балку:

Таблица 4

№	Вид нагрузки	Усл. обознач.	Единицы изм.	Норм. нагрузка	Коэф. надежн. по нагрузке	Расч. нагрузка
Постоянные
1	Собственный вес настила		кН/м2	1,099	1,05	1,153
2	Собственный вес балки настила		кН/м2	0,235	1,05	0,246
3	Постоянная нагрузка(вес оборудования)	qвр.дл	кН/м2	12	1,1	13,2
4	Временная (вес продукции)	qвр.кр	кН/м2	15	1,2	18
	Итого:		кН/м2	28,334		32,599
5	Собственный вес главной балки Г2 28,3340,02	qсгб	кН/м2	0,566	1,05	0,595
	Всего:	qгб	кН/м2	28,9		33,194

Погонная нормативная нагрузка на главную балку:

28,9 * 3,7 = 106,93 кН/м

Погонная расчетная нагрузка:

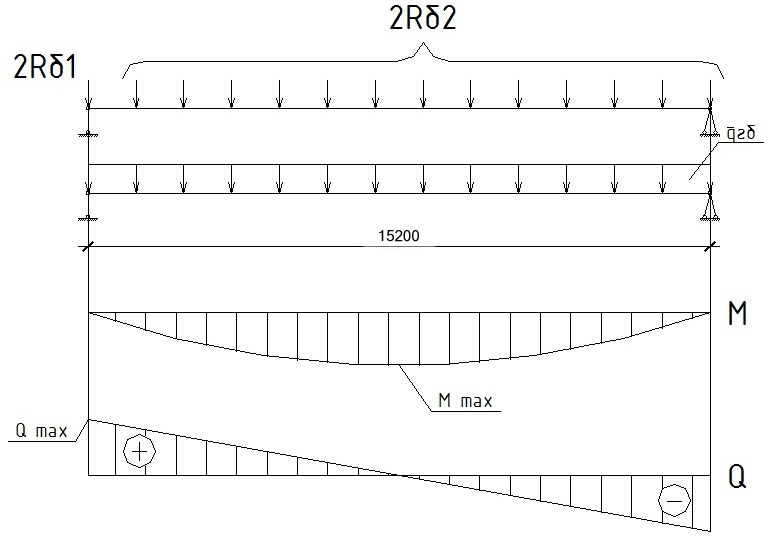

Р ис. 4. Расчетная схема главной балки.

Максимальный изгибающий момент:

Максимальная поперечная сила:
