Диаметр фундаментных болтов и их характеристики

Фундаментные болты принимаем конструктивно d_б = 20 мм из стали 09Г2С по ГОСТ 19281-73*.

Диаметр отверстия:

КОЛОННА СКВОЗНОГО СЕЧЕНИЯ

1.Конструктивный расчет

Из двух ветвей, соединенных планками, ветви из прокатных швеллеров или двутавров.

Расчет относительно оси х

Задаем гибкость λз=60..90

По сортаменту по ГОСТ 8240-97 принимаем [ №36У

Проверка устойчивости относительно оси х

Расчет относительно оси у

Гибкость ветви можно принять в пределах:  . Примем в первом приближении

требуемый радиус инерции:

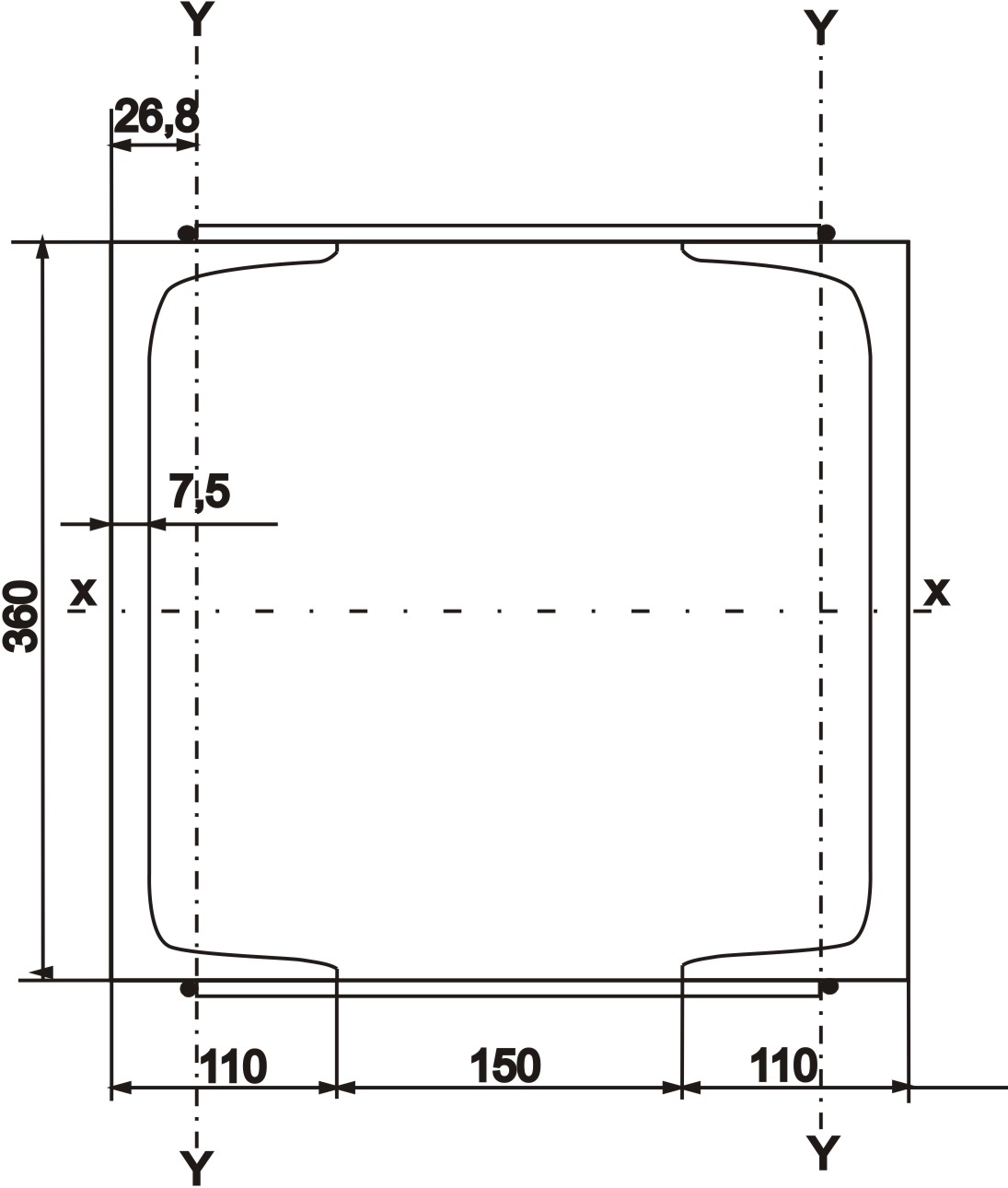

ширина колонны:

принимаем b=37см

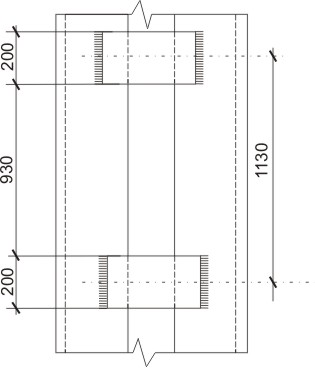

Назначаем ширину соединительных планок:

Момент инерции ветви:

радиус инерции:

гибкость колонны вцелом:

гибкость ветви на участке между планками:

момент инерции сечения планки:

приведенная гибкость:

Проверим общую устойчивость относительно свободной оси Y:

Общая устойчивость обеспечена.

Расчет соединительных планок.

Расчет ведется на условную поперечную силу.

Проверка прочности планки на изгиб и срез:

Крепление планки к ветвям осуществляется угловыми сварными швами. Сварка ручная. По табл Г1 СП16 для стали С245 принимаем электрод Э50.

Расчет ведем по металлу границы сплавления.

Расчет сварного шва на изгиб и сдвиг:

Расчет базы колонны сплошного сечения.

База с распределительными элементами. (база с траверсой)

Уточняем коэффициент

Реактивный отпор

Траверсы делят плиту на ряд участков.

1. Плита опирается на 4 канта. Формула Галеркина:

2. Плита опирается на 3 канта.

3. Участок рассчитываем как консоль.

Толщина плиты:

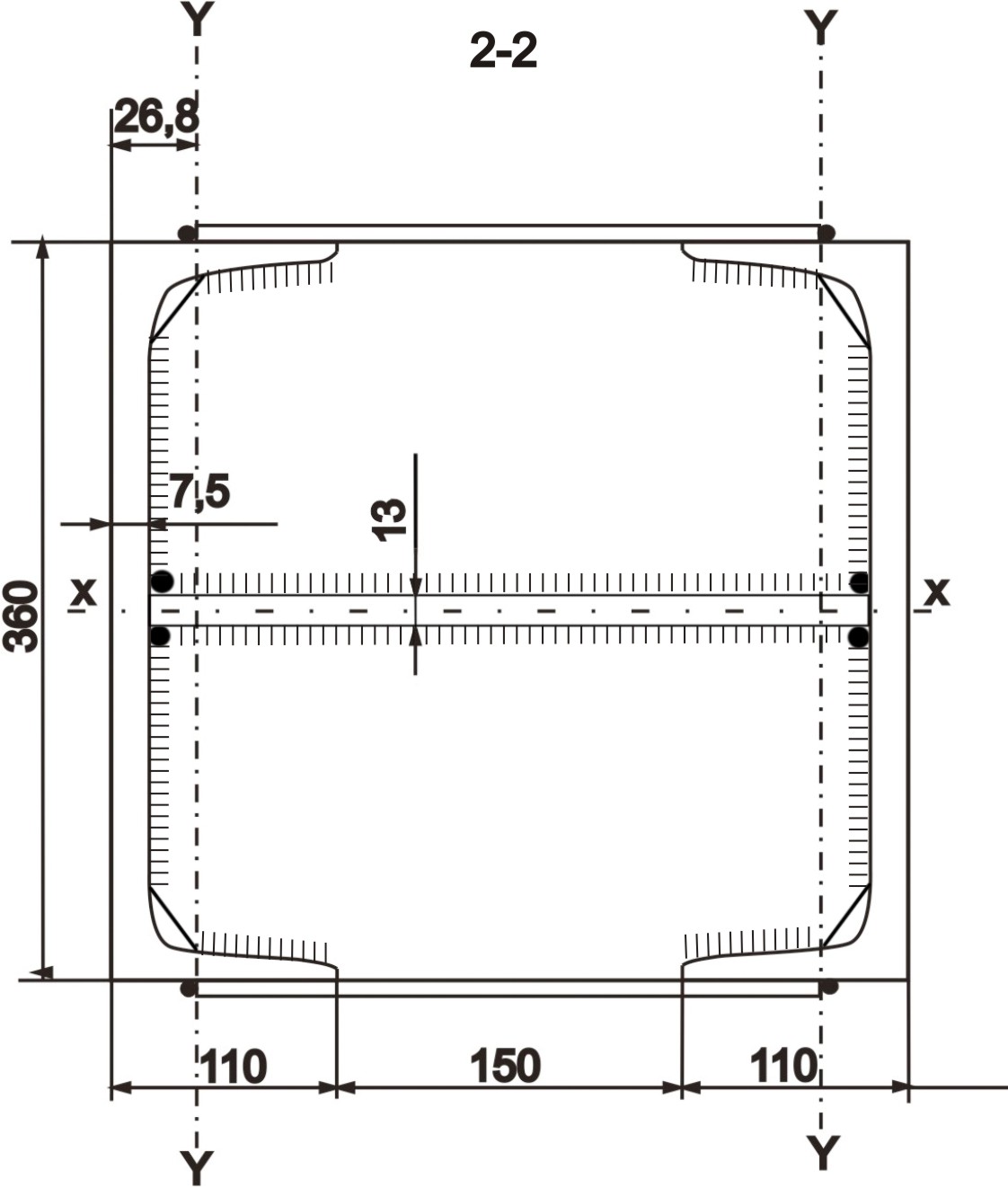

Определяем высоту траверсы из условия сварных швов.

Сварка ручная.Э50.

Проверка траверсы на прочность:

1.Расчетные усилия на опоре:

2.Расчетные усилия в пролете:

Геометрические характеристики траверсы:

Прочность траверсы обеспечена.

Расчет сварных швов

Сварка ручная.Э50.

Принимаем четыре фундаментных болта, т.к. у нас жесткое крепление.

dф.б. =30 мм

dотв =45 мм

Сталь болтов О9Г2С по ГОСТ 19281-73*

Оголовок колонны сквозного сечения.

На колонну сквозного сечения главная балка опирается сверху. Вертикальное ребро приваривается к плите и стенке колонны.

Проверка вертикального ребра на срез

Болты принимаем нормальной точности  dб =20мм.

Размеры плиты принимаем конструктивно в зависимости от сечения колонны. 390Х400х20 мм
