Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
коспа бетон.docx
Скачиваний:
0
Добавлен:
20.02.2020
Размер:
1.71 Mб
Скачать

1. Ғылыми - зерттеу бөлімі



1.1 Құрылыста қоспалы бетондарды қолданудың бүгінгі жағдайы мен келешегі



 Қазіргі кездегі құрылыс индустриясының қарқынды түрде дамуы, бетон технологиясының тиімді жолдарын іздестіруді қажет етеді. Бетонның негізгі физика-механикалық қасиеттері мен сыртқы ортаның түрлі агрессивті факторларына төзімділігін арттырудың тиімді жолдарының бірі химиялық қоспалар негізіндегі бетон технологиясын ендіру болып табылады [1].

 Қазіргі кезде бетондар мен құрылыс ерітінділерін алу үшін әсер ету механизмі түрліше болған химиялық қоспалар қолданылады. Химиялық қоспаларды қолдану құрылыс материалдарының маңызды технологиялық параметрлері мен негізгі қасиеттерін реттеуге мүмкіндік беретін әмбебап және арзан әдістеріне жатқызуға болады. Заттың құрамына аздаған мөлшерде химиялық заттарды ендіре отырып әсер ету әдісі металлургия, мұнай өңдеу салаларында ежелден белгілі [2].

 Құрылыста қоспалар маңызды роль атқарады. Себебі, құрылыс материалдары, бұйымдары  мен  конструкцияларының  қасиеттері тек қана оның  құрамына  енген  тұтқыр зат, ірі және майда толтырғыштарға ғана тәуелді болып  қалмастан, сонымен  бірге  оларды  қалыптастыру  жағдайына да тәуелді болады. Тұтқыр заттың гидратациясы, ұстасуы мен қатаю жағдайларына  химиялық  қоспалармен әсер етуге болады. Қоспалар гидратация үрдісін  реттеу арқылы, бетонның қатаюы мен ұстасу мерзімін басқаруға мүмкіндік береді.

Технологиялық классификация, яғни олардың әсер ету механизміне сәйкес барлық химиялық қоспалар төмендегідей жіктеледі[3]:

  1.Бетон араласпасының реологиялық қасиетін реттеуші қоспалар.

Бұл қоспалардың өзін:

а) бетон араласпасының  пластификациялық қабілетін арттырушы (сульфитті-спиртті барда (CСБ), сульфитті-ашытқы бражка),

ә) бетон араласпасын  сұйылтатын (тотықтырылған петралатум,асидол т.б.),

в) бетон араласпасын суды ұстау қабілетін арттыратын (ТЭЦ күлі, жанар тауы күлі, опок, трепель т.б.) қоспалар деп жіктейді.

  2. Қатаю мен ұстасу үрдісін  реттеуші қоспалар. Бұл қоспалар үрдісті жылдамдатушы және баяулатушы қоспалар болып екіге бөлінеді. Ұстасу үрдісін жылдамдатушыларға сілтілік  жер металдарының сульфаты және поташ, төмендетушілерге бор қыщқылы (бура), мырыш оксиді, САБ жатады.

  Бетон араласпасының қатаюын да тездетуге немесе баяулатуға болады. Оның біріншісіне кальций хлориді және оның негізіндегі  қоспалар, ал екіншісіне натрий сульфаты жатады.

  3.Бетон  құрылымын реттеуші қоспалар. Бұл қоспалардың өзі бірнеше топқа бөлінеді:

 a) бетон араласпасының құрамындағы судың мөлшерін төмендетуге мүмкіндік беретін қоспалар (гидролизденген қан, желімді канифоль),  пластификторлар.

 б) газтүзушілер (алюминий ұнтағы, сутегінің асқын тотығы,  кремнийорганикалық қосылыстар)

 в) ауа жинақтаушы қоспалар (мылонафт,тотыққан петролатум)

 г) тығыздаушы қоспалар (сазды топырақты цемент, алюминий сульфаты, кальций сульфаты, магний тұздары).

 Негізінен алғанда бетонның реологиялық қасиеттерін реттеуші барлық қоспаларды судың шығынын төмендетететін, соған сәйкес бетонның құрылымын  тығыздайтын қоспа ретінде қолдануға болады.

4. Коррозияның  жылдамдығын реттеуші қоспалар. Арматура коррозиясын баяулатушы қоспа ретінде  көп қолданылатын химиялық заттар: (ингибиторлар) натрий нитриті, кальций  нитрит-нитраты, кальций  хроматы, натрий бензоаты.

     5.Толықтырғыштар.

     а) гидравликалық белсенді қоспалар (диотомит, туф, трепель, домна шлактары)

    б) белсенді емес, негізінен микротолықтырғыш-сұйылту қызметін атқаратын қоспалар (известняк, тау жыныстары, саз, ұсақ құм т.б.).

    6. Бетонның химиялық төзімділігін арттыратын қоспалар.

    а) қышқылға төзімділікті арттыратын (андезит, базальт, диабоз, кварц)

    б) бетонның ыстыққа төзімділігін арттыратын қоспалар (известняк, доломит т.б.)

    в) бетонның ыстыққа төзімділігін арттыратын қоспалар (андезит, диабоз, хромит, магнезит)

     7.Бетонға гидрофобтық қасиет беретін қоспалар. (битум, асфальтит, органикалық полимерлер, натрий силикаты. т.б.).

     8.Арнайы бетондар үшін қолданылатын қоспалар.

     а) оған бұйымның радиациялық төзімділігін арттыратын кадмий, қорғасын және басқа да ауыр металдардың тұздары;

     б) бетонның микроорганизмдерге қарсы тұру қабілетін арттыратын қоспалар.

    г) аязға қарсы қолданылатын қоспалар (кальций хлориді негізіндегі қоспалар т.б.) жатады.

     Сонымен бірге бір түрлі химиялық заттардың әр түрлі концентрацияда қолдану түрлі  әсер ету эффектін және де әр түрлі химиялық заттардың бір түрлі әсер ету эффектін көрсету мүмкіншілігін атап өту қажет.

     Сонымен бірге ғылыми тұрғыдан химиялық қоспаларды жіктеудің  әдістемесі де қолданылады. Ғылыми зерттеу тұрғысынан алғанда химиялық қоспалар олардың әсер ету механизміне қарай жіктеледі. Әсер ету механизміне сәйкес қоспалардың төрт класы ажыратылады:

     1) тұтқыр заттың ерігіштігін арттыратын, бірақ онымен химиялық реакцияға түспейтін қоспалр;

     2) тұтқыр заттармен нашар еритін аз диссоцияланатын қосылыстар түзе отырып химиялық әрекеттесетін қоспалар;

     3) кристалданудын дайын орталықтары;

     4) тұтқыр заттардың дәндерінде адсорбцияланатын қоспалар.

     Химиялық қоспаларды бетон технологиясында тиімді қолдану байланыстырғыш заттардың шығынын төмендету, су-цемент қатынасын жақсарту арқылы бетонның физика-механикалық қасиеттерін жақсарту, суық климаттық  жағдайларда  бетон  қалыптастыру мүмкіншілігін беру, бетонның әр түрлі орта жағдайларына төзімділігін арттыру, бетонның реологиялық қасиеттерін жақсарту арқылы тиімділік береді.

Химиялық қоспалардың әсері тұтқыр заттардың фазалық құрамы мен қасиеттеріне тікелей тәуелді. Сондықтан қоспаларды қолдану кезінде тұтқыр заттың құрамы мен қасиеттерін ескеру қажет[4-8].

Цементті клинкер, шикізаттық қоспаны күйдіру нәтижесінде, бірнеше табиғи минералдар  жүйесі түрінде болады. Белгілі бір табиғи минералдардан тұратын гранитпен салыстыру, полиминералдық  жүйе ретінде клинкер туралы жалпы түсінік  бере  алады. Бірақ  гранитке  қарағанда клинкердің жекелеген бөліктерін  қарапайым  көзбен  ажырату мүмкін емес, өйткені клинкер өте майда түйіршікті кристалдық, сондай-ақ аморфтық фазалардан тұрады.



1.2-кесте

Портландцемент  минералдары  гидратацияланғанда бөлінетін жылу мөлшері



Минералдардың аттары

Бөлінген  жылудың  шамасы

Толығымен  гидратацияланғанда, Дж/г/ккал/г

Үш тәулік  ішінде, % толық жылу  бөлінуінен

Үшкальцийлі  силикат

120 (500)

75-80

Екікальцийлі  силикат

60 (250)

10 шамасында

Үшкальцийлі  алюминат

200 (840)

10-нан аз емес

Төрткальцийлі алюмоферрит

100 (420)

20 шамасында

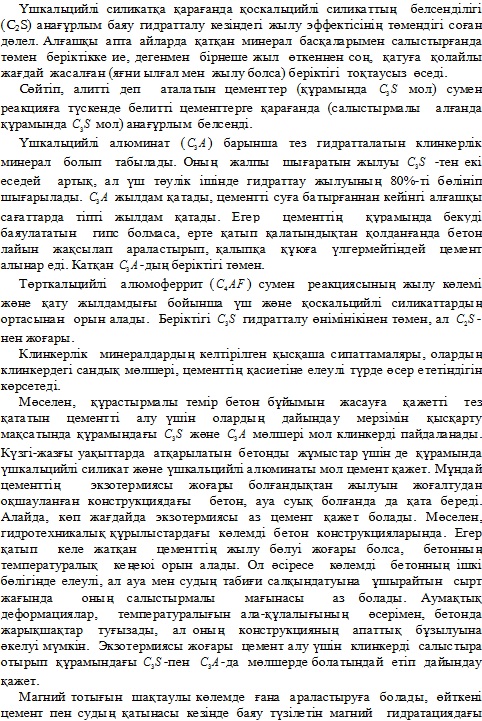

Айтылған  мысалдар  белгілі бір салада пайдалану үшін, цементті таңдауды, клинкердің минерологиялық және тотық бейнеленген химиялық құрамымен үштастыру  қажет екендігін көрсетеді. Цементті клинкер минералдарының сумен байланысына қатысты мәселені қарауымыздан, құрылыстың  түрлі  саласы үшін  таңдауда, клинкердің  минерологиялық құрамын қалай ескеру керектігі анағұрлым айқындала түседі.

Клинкерлік минералдардың сумен әрекеттесуі. Цементті клинкердің минералдары сумен байланысқа түскенде гидратты  құрамалар түзеді. Клинкерлік  минералдар азды-көпті дәрежеде суда ериді,  ал олардың гидратталу өнімі, кальций гидрототығынан басқасы іс жүзінде ерімейді Әйтпегенде, қатқан цемент өзінің беріктігін су ішіп те сақтай алмас еді.

Судың клинкерлік минералдарға әсері кезінде алынатын гидраттық құрамалар, олардың гидролизі мен гидратталуы нәтижесінде түзіледі.

Клинкерде сан  жағынан  кальцийлі силикаттар басым, олар  күшті негіз әлсіз қышқылдан түзілген мұндай тұздар, сулық ерітіндіні гидроксид иондарымен байыта отырып,  гидролитті ыдырауға қабілетті.

Иондар арасындағы кез-келген алмасу реакциясы сияқты, гидролиз де орнына келетін процесс, оның тепе-теңдік жалпы иондық алмасу реакциясының тепе-теңдігіне, әсер ететін барлық факторларға байланысты болады. Бұйымды  жылу-ылғалды  өңдеуде  жүретін  температураның  жоғарылауы  кезінде  гидролиз  дәрежесі  де ұлғаяды.

Гидраттауға  келсек, ол су  молекуласының  алынған затпен  байланысуына  қарайды. Айта кету  керек,  гидраттауға  алынған  жинақты  қосындылар  кешендер  көп жағдайда  ауыспалы  құрамға ие болады.  Сондықтан да,  төменде құрамалар  формулаларында  келтірілген, клинкерлік  минералдардан  түзілген су,  шамамен  алынған,  шартты  сипатта болады.

Судың үшкальцийлі силикатқа әсері кезінде оның гидролизінің өнімі гидратталады. Онан соң лайлы гидратты күрделі қосындыларында кешеннің  қайта топтасуы жүреді де, осының нәтижесінде лайдан қиындықпен  төртсулы  қоскальцийлі  силикат бөлінеді.

Бұл келтірілген реакция тендігінен төртсулы қоспалы екі гидросиликатпен қатар, еркін кальций гидрототығы да түзілетінін көреміз.

Қоскальцийлі силикаттың құрамындағы кальций тотығы үшкальцийлі силикаттағыдан аз болады, яғни оған қарағанда негізгілігі төмен, сондықтан қоскальцийлі силикаттың гидролизі іс жүзінде үшкальцийлінің гидролизіне қарағанда көп мөлшерде гидраттаудың сыртқы жағдайларына, мәселен, кальций гидрототығының лайдағы концентрациясына тәуелді. Бетондар мен құрылыс лайларын дайындаудың қалыпты температуралық жағдайында, қоскальцийлі силикат іс жүзінде гидролиз өнімін  түзбейді, бар болғаны гидратталады:

Бірақ цемент-құмды бұйымдарды автоклавтық өндеу кезінде, қоскальцийлі силикат еркін кальций гидрототығын бөле отырып, гидролизделеді. Соңғысы құмның құрамындағы кремний қостотығымен кальций гидросиликатын түзіп әрекеттеседі.

Үшкальцийлі алюминатқа келсек, оның гидратталуының келесі реакциялық теңдігі жалпы қабылданған:



 Үшкальцийлі алюминат гипс бар жерде сумен тіпті басқаша әрекетке түседі. Бұл мәселені жан-жақты баяндаймыз, өйткені ол келесі себептерге байланысты манызды. Біріншіден, қоссулы гипс клинкерді уату кезінде цементтің беку уақытын реттеу үшін енгізілген қоспа ретінде цементте әрдайым шағын мөлшерде кездеседі. Екіншіден, егер кальций сульфатының сулық ерітіндісі бетонға шайып жатқан судан енетін болса, бетонның сульфаттық коррозиясы пайда болуы мүмкін.

 Үшкальцийлі алюминаттың суға қарағанда  үлкен  реакциялық қабілеттілігі нәтижесінде, гипс қоспасыз цементтің өте жылдам қататындығын айтқан болатынбыз; түзілетін алтысулы үшкальцийлі алюминат цемент қамырына  шамадан тыс  ерте  құрылым  түзілісін  туғызады. Бұл бетон  лайын араластыру, орналастыру және тығыздау  операцияларын  қиындатады, кейде оған мүмкіндік  бермейді.

Реакция  гипс енгізу арқылы  баяулатылады:

 Келтірілген теңдіктен гипстің үшкальцийлі алюминатпен реакцияға  түскенінде, құрамында судың 31-32 молекуласы бар эттрингит кристализациясынан  кальций  гидросульфоалюминаты бөлінетінін көреміз. Бұл  құрам  қалдықпен ериді. Осылайша, цементті сумен   араластырғаннан кейінгі басқа кезең ішінде кальций гидроалюминатының байланысуы жүреді. Тек бірнеше сағаттан соң ғана, яғни лайдағы  барлық гипс толық жұмсалған соң  кальций гидроалюминаты түзіліп, цемент беки бастайды.

 Яғни, гипс қоспасы үшкальцийлі алюминаттың бірқатар мөлшерінің  бастапқы кезеңде жаңа дайындалған бетон лайындағы сумен реакцияға түсуіне жол бермей, «Тосқауыл қою»  үшін қызмет етеді.

 Атап көрсетілгендей, үшкальцийлі алюминаттың  сулы ортада, гипс бар жерде  әрекетке  түсуін қарастыруымыздың екінші себебі, цемент тастың аталған сульфаттық коррозияға ұшырау мүмкіндігі болып табылады.

 Өзінің түзілуі барысында көп суды қосып алған кальций гидросульфоалюминаты, бастапқы реагенттер мен суға қарағанда көп орын алып  тұрады. Егер қатты гидратталған кешенді тұз (эттрингит) әлі де өзінің  иілгіштігін  сақтап  қалған  цемент  қамыр ортасында түзілетін болса, аумағының ұлғаюы  зиянды  зардаптарға соқтырмайды. Бірақ бұл тұздың  түзілуі  агрессивті  ортадағы  сульфат-иондар әсерімен қатып қалған цементте, яғни  қатқан  цемент таста жүретін болса, аумағының ұлғаюы қауіпті, сондықтан бетонның сульфаттық коррозиясы кезінде бетонның  бетонсуына, онда жарықшақтар пайда болуына және беріктігін жоғалтуға алып келетін  күшті  ішкі  қысымдар  пайда болады[5].

 1. Термодинамикалық көзқарас негізінде алғанда  минералды  тұтқыр заттың гидраттациялануы артық мөлшерде бос энергияға ие болған термодинамикалық тұрақсыз тұтқыр заттың, бос энергиясы төмен, термодинамикалық тұрақты гидраттық жаңатүзілімдерге айналу процесі. Сондықтан гидратация үрдісі өздігінен жүретін үрдіс.

 2. Бірақ  термодинамикалық  көзқарас гидратация үрдісін түсінуге мүмкіндік  бермейді. Оны түсіну үшін гидратация үрдісінің  қандай кезеңдерден тұратынын және әрбір кезеңнің кинетикасын түсіну қажет.

 3.  Кинетикалық теория тұрғысынан алғанда гидратация үрдісі бір бірімен кезекті жүретін еру және гидраттар түріндегі соңғы өлшемдердің түзілуінен тұратын 2 сатыдан тұрады.

 4. Тұтқыр заттың суда еру үрдісі басқа суда аз еритін минералды тұздарға ұқсас жүреді. Оның еруін тұтқыр заттың дисперстік дәрежесімен температураны жоғарлату арқылы арттыруға болады.

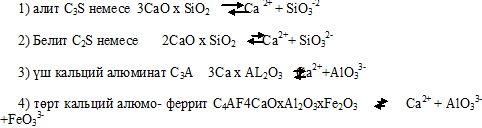

 5. Портландцемент клинкерін құраушы фазалардың суда диссоциация-лануы:

 Бұның нәтижесінде метостабильді фаза алынады.

 Жалпы бетонның негізгі қасиеттеріне оның жылжымалылығы ерекше әсер етеді. Бетонның беріктігін жоғарылату үшін, бетондағы судың  мөлшерін азайту қажет, ал бетон араласпасының ыңғайлы қалыптастыру үшін оның мөлшерін арттыру қажет. Бұл қарама-қайшылық бетон технологиясында шешуді қажет ететін өзекті мәселелердің бірі болып табылады. Бұл мәселені шешудің тиімді жолдарының бірі пластификациялаушы қоспаларды қолдану болып табылады[3]..

 Цемент толық гидратацияланғаннан кейін де байланыстырған суының мөлшері 20% аспайды. Ал бетон араласпасын ыңғайлы қалыптастыру үшін қажетті судың мөлшері, қолданылатын тұтқыр затпен толтырғыштың түріне байланысты цемент массасының 45-65% құрайды[3]..

  Осылайша қатаю суының тек ¼ бөлігі ғана цементпен химиялық байланысқа түседі. Судың тағы да осынша мөлшері цементпен физикалық байланысқан болады (капиллярлық, қабықшалық), ал қалған судың 30% тек бетон араласпасының ыңғайлы қалыптастыруға жұмсалады. Бұл қарама- қайшылық бетонды қалыптастыру кезінде оның құрамына бетон араласпасының  жылжымалығын арттыратын пластификациялаушы қоспаларды ендіру арқылы шешіледі.

 Пластификациялаушы эффектіне байланысты қоспалар бірнеше  топқа  жіктеледі[7]:

 1. Суперпластификаторлар (С-8, СМФ сұйылтқыштары, Дофен, 10-03 – суперпластификаторлары, НКНС 40-03 суперпластификаторлары, алипласт, изола ФМ – 86. т.т) сынаудың барлық мерзімінде бетонның беріктігін төмендетпей, бетон араласпасының  жылжымалығын П1 ден П5 дейін арттырады. ( 2-4 см-ден 21-25см дейін)

2.Күшті пластификациялаушы (Аплассан, Личнопан Б-3, личносульфанат) бетонның беріктігін төмендетпеген оынң жылжымалығын П1 ден П4 дейін арттыратын қоспалар. ( 2-4 см-ден 16-20см)

 3.Орташа пластификациялаушы (техникалық личносульфанат, С-1 суда етитін препараты, ВРП-1 суда еритін препараты, монолит М-1 т.б.) бетонның беріктігін төмендетпей оның жылжымалығын П1 ден П3 ке-дейін арттыратын қоспалар ( 2-4 см-ден 10-15 см).

 4. Нашар пластификациялаушы (бейтараптанған қара контакт, мылонафт М, синтетикалық пластификациялаушы қоспа). Бетонның беріктігін төмендетпей оның жылжымалығын П1 ден П2 ге-дейін арттыратын қоспалар.

 Пластификациялаушы қоспалар бетонның беріктігін төмендетпей, оның жылжымалылығын бірнеше есе арттыру қабілетіне ие.

 Пластификациялаушы эффект цементтегі жаңа түзілімдер бөлшектерінің гидратты қабықшасындағы судың өзгеруімен анықталады. Қоспаның қатты фаза бетінде адсорбциялану нәтижесінде гидратты қабықшадағы судың мөлшері азаяды, ал бос судың мөлшері арта түседі. Бұл реологиялық қасиеттердің жақсаруына алып келеді, бірақ цементтің қатаюы мен құрылым түзілу үрдісін біраз нашарлатады[3].

Суперпластификаторлар өзінің табиғаты бойынша анионбелсенді, құрамында хлорлы топтары мол калойдты өлшемдегі органикалық заттар. Сұйылтқыш қоспалар цемент дәндерімен жаңа түзілімдерде адсорбцияланған күйде суды тебу эффектісін тудырады. Гидраттар мен цемент дәндері бетіндегі зарядтың сипатымен тізбектің пішіміне негізделген бұл эффект, бетон және ерітінді араласпаларының ұзақ мерзімді сақталуын қамтамасыз етеді. Суперпластификаторлардың мұндай механикалық әсері бетон араласпасының жылжымалығын 3-4 есе арттырады. Суперпластификаторлардың әсері 2-3 сағатпен шектеледі, бастапқы гидратация үрдісінің баяулауы мен коагуляциялық құрылымының қалыптасуынан соң, бетонның қатаюының жылдамдауы басталады[2-3].

 Суперпластификаторларды бетон араласпаларына сулы ерітінді түрінде жұмысшы ерітіндіге, цемент массасының 0,7-1,5% мөлшерінде ендіреді. Оған қосымша жоғары алюминатты цементтер үшін суперпластификаторлардың  мөлшері көп болуы тиіс.

 Бетон араласпасының уақыт өтуімен жыжымалылығын төмендету тиімділігі де цементтің алюминаттылығына тәуелді болады.

 Суперплпстификаторлар негізінен синтетикалық полимерлік заттар, сондықтан қымбат. Бірақ оларды қолдану цементті 50 кг/м3   үнемдеуге мүмкіндік береді.

 Орташа пластификациялаушы қоспалар негізінен гидрофильді, тізбектерінің құрамында полярлы топтары көп органикалық заттар.

 Цемент бөлшектеріне адсорбцияланған кезде полярлы топтардың негізгі бөлігі қатты фазаға емес, сыртқа бағытталаған болады. Мұндай адсорбциялану негізінен цемент дәнінің бастапқы фазасына әсер етеді.                                                                                                                                                                                                                                                                                                            Түзілген қабықша моно немесе бимолекулярлы болуына қарамастан, алысқа әсер ететін Вандер-вальстік күштердің әсерінен өзінің айналасында судың қалың қабатын ұстап тұра алады. Соның салдарынан қатты бөлшектердің арасында үйкелу коэффициентін төмендететін  гидродинамикалық смазка пайда болады.

Яғни 0,2-0,25% мөлшерде қосылған ББЗ цемент дәндерін адсорбциялық қабатпен перделеу арқылы цементтің гидратациясы мен қатаюын баяулатады. Егер қоспаны көп мөлшерде қоссақ ортаның тұтқырлығы мен гидратты жаңа түзілімдердегі  ББЗ адсорбциялануы артады да олар бетонның қатаю үрдісін баяулатады[2-4].

Қоспалардың цемент клинкерінің жеке минералдарына әсері әр түрлі. Сондықтан  оларды қолданғанда олардың цементпен және дисперсті минералды компонентпермен сәйкестілігін ескеру қажет. Гидрофильдік әсері бар    пластификаторлардың адсорбциялануы мына сызбамен жүреді.

С3А > C4AF> C3S> C2S



 Сондықтан бұл қоспаларды жоғары алюминатты цементтерге қолданған тиіміді.

 4) Гидрофобты заттар болып есептелетін әлсіз пластификацалаушы қоспалардың әсері бетон араласпасына ауа көпіршіктерін ендірумен цемент дәндерінің айналасында гидрофобты қабықша түзеуге бағытталған. Қоспаның мұндай әсері цемент дәндерінің сумен шайылуын күрт төмендетіп, гидратация реакциясының және клинкерлік минералдардың гидролизденуінің жылдамдығын  баяулатады, соның салдарынан тұтқыр заттың қамыры бастапқы тұтқырлығын біршама уақытқа дейін сақтайды.

 Ауа көпіршіктерінің енуінен цемент қамырының көлемі ұлғаяды да пластификациялық эффект пайда болады.

 Бетон қоспасын  араластыру барысында цемент дәндерінде адсорбцияланған ББЗ қабықшасы сырылып, гидрация үрдісі жылдамдайды. Әлсіз пластификациялаушы қоспалар, гидрофильдеуші қоспалар сияқты құрылым түзілудің бастапқы сатысын ұзартады, бетонның уақыт өтуімен пластикалық беріктігінің өсуін баяулатады.

  Әлсіз пластификациялаушы қоспалар, гидрофильдеуші қоспалардан өзгеше силикатты минералдарға жақсы адсорбцияланады[1].

С3S > C2S > C4AF > C3A

 Пластификаторларды бетондармен құрылыс ерітінділерінде қолданған кезде, портландцементтің клинкерлік минералдарында С3S мөлшері 40 % аз, ал C3A мөлшері 10 % жоғары болса, оларды қолдану тиімсіз екендігін ескеру қажет.

Осылайша ғылыми-техникалық әдебиеттерді талдау пластификациялаушы қоспаларды қолдану тек бетон араласпасының реологиялық қасиеттері мен дайын бетонның негізгі сипаттамаларын жақсартып қана қоймастан, бетон технологиясын жетілдіруге және экономикалық тиімділікке қол жеткізуге мүмкіндік беретіндігін көрсетті. Бірақ химиялық қоспалардың әсері тек жалпылама түрде келтірілген. Ал әрбір аймақ үшін жергілікті шикізаттар негізіндегі бетон араласпаларына қоспалардың әсерін зерттеу өзекті мәселе болып қалуда. Сондықтан біз бұл дипломдық жұмыста жергілікті шикізаттар негізінде өндірілген бетон араласпалары мен дайын бетонның негізгі сипаттамаларына пластификациялаушы қоспалардың әсерін зерттедік.
