Триггеры с динамическим синхровходом.

Существует два вида триггеров с динамическим управлением:

• Триггер построенный на основе трехтриггерной схемы

• Триггер с разностными элементами управления:

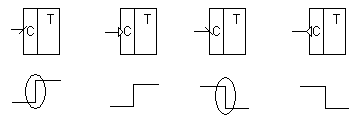

Условное графическое обозначение:

Это тоже триггер с разделением процессов записи и считывания, запись начинается с появлением фронта, а к моменту появления сигнала на выход записывается уже запрос.

Триггер на основе трехтриггерной схемы:

Условное графическое обозначение:

Затраты:

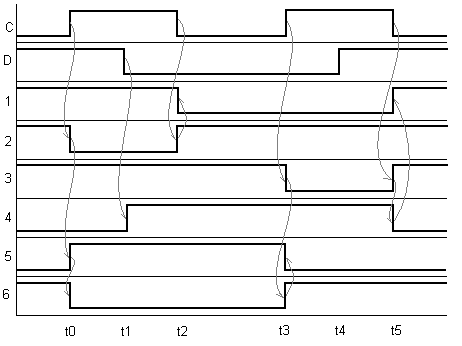

* из временной диаграммы:

Триггер реализован на основе трех триггеров: первый реализован на первом и втором элементах; второй – на третьем и четвертом элементах; третий – на пятом и шестом элементах. Третий триггер является выходным.

Предположим, в начальный момент времени триггер находится в 0, на пятом элементе – 0, на шестом – 1. До момента t₀ C=0, следовательно, на выходе второго и третьего элементов – 1, что соответствует режиму хранения для третьего триггера. На выходе четвертого элемента получаем , а на выходе первого - , в интервале до t₀ это 0 и 1 соответственно. При С=0 один из триггеров, либо первый, либо второй находится в неустойчивом состоянии, на его двух выходах – 1. До момента t₀ это первый триггер, однако как только С переходит в 1 (в момент t₀) его выход со второго элемента перейдет в 0. 0 на выходе второго элемента является входом для третьего триггера, следовательно, триггер перейдет в 1. Одновременно этот 0 будет удерживать первый и третий элементы в 1, тем самым значение с выхода четвертого элемента далее по схеме никуда не пойдет. Так в момент времени t₁ смена приведет к изменению выхода четвертого элемента и всё. Лишь когда С перейдет в 0, в так называемый режим подготовки, второй и третий элементы перейдут в 1 и вход изменит выход первого элемента. Аналогично в момент t₃ – третий элемент перейдет в 0 и сбросит третий триггер, а так же заблокирует четвертый элемент – смена ни к чему не приведет.

Триггер с разностными элементами управления:

Условное графическое обозначение:

К=4*2+5*2=18

При нижний под-элемент «И» и верхний под-элемент «И» третьего и четвертого элементов соответственно заблокируются (на их выходах 0). В результате получится схема RS-триггера на элементах «И-НЕ», на входах и которого 1. При этом в третьем элементе участвуют верхний подэлемент и инвертор, а в четвертом – нижний и инвертор. 1 на и входах соответствует режиму хранения, значит - режим хранения.

При в результате записи булевого выражения на выходе третьего элемента получим: , а на четвертом элементе получим: , т.е. выходы триггера не зависят от J и K и не изменяют своего значения, т.е. триггер также находится в режиме хранения.

Временная диаграмма:

При смене с 0 на 1 для третьего элемента получаем до фронта: , в первый момент после фронта: , и после срабатывание первого элемента: . Аналогично для четвертого элемента: (до фронта) (после фронта). Следовательно, триггер останется в предыдущем состоянии. При спаде на третьем элементе до спада: , в первый момент после спада: , т.е. Q сменилось на 1. При этом на четвертом элементе получаем: . Только к этому моменту, когда сработает четвертый элемент, должна появится 1 на первом элементе. И для третьего элемента получаем: , т.е. триггер больше не меняет свое состояние.
