106. Mpls технологиясындағы туннельдеу.

Тәжірибелік тұрғыдан алып қарасақ MPLSтегі туннелдеу берілген (детермленген) LSP маршруттау пакеттерін анықтау үшін арналған.

Техникалық MPLS туннель MPLSтің MPLSке инкопсуляцияланады деп қарастыруға болады (немесе IPIP туннелдеу –MPLSті MPLS ішінде шашып тастау).

Мысал ретінде LSRлері A,B,C,D,E-дан тұратын MPLS доменін және онда LSP A-B-D-E тунелдеуді қолдану механизмін құрастырайық.

LSR A LSR Bға X белгісін жібереді (Level 0). LSR B анықтайды пакет тунелге кіру керек және X белгісіне LSP соңы - LSR E үшін Y белгісін орнатады, яғни кеесі жіберілетін кезде соңғы аяқтаушысы LSR E екенін біліп тұру үшін. LSR B стегке K белгісін орнатады (Level 1). Ол белгі LSR Dға қарай жүру үшін тунель ішінде қолданатын. Ары қарай LSR D L и К белгілерін алып тастайды. LSR E пакеті LSR B пакеттің тунелге кірер алдында орнатқан Y белгісімен келеді.

Осылайша, пакет бір деңгейдегі белгілердің көмегімен өтетін коммутациялар бірнеше аумақтан өтеді. Біздің жағдайда LSP нөлдік деңгейі – A-B-D-E. LSP бірінші деңгейі – B-C-D. Нөлдік деңгей трафигі жағынан алғанда LSPнің бірінші деңгейде көрінбейтін тунель болып табылады. Осыдан MPLS туннельдеу атауы шығады.

47. Оптикалық қатынау жедісінің негізгі топологиясы

Пассивті оптикалық желілер (PON) — ағаш тәріздес талшықты кабельді архитектураға негізделген, PON үлестіруші қатынау желісі экономды және кең жолақты таратуды қамтамасыз ету қабілеті бар желі деп саналады.

Қатынаудың оптикалық желілердегі келесі тополоияларын бөліп шығаруға болады: нүкте мен нүкте, сақина, ағаг пен активті түйіндер, пассивті оптикалық элементтері бар ағаш. ПОН архитектурасы абоненттердің қажеттіліктеріне байланысты қабілетін арттыруға болады.

105. Mpls архитектурасының элементтері

Белгі мен маркілеу жолдары

Белгі — бұл FEC класын анықтайтын енгізілген ұзындықтағы қысқаша идентификатор. Мәні бойынша пакет белгісі оның әрбір коммутацияланатын маршруттық аумақта берілген класқа жататыны бойынша анықталады. Белгі LSR логикалық байланысатын жұптар арасында ғана тән болу керек. Сондықтан оның әрбір мәні егер тек берілген белгі бойынша қай пакет қайдан келгені анықталатын болса, онда кез келген маршрутизаторлар арасында байланыс үшін LSR қолдана алады. Басқаша айтар болсақ, “нүкте—нүкте” байланысуында бір интерфейс үшін бір белігелр жинағы беріледі, ал көптеген байланысы, доступы бар орталарда модуль немесе барлық құрылғы үшін бір белгілер жинағы беріледі.

Пакет құрамына белгіні енгізер алдында ол кодталады. IP протоколын қолданатын болсақ инкапсуляцияланатын IP белгілер пакеттердің “жіңішке” тақырыбында беріледі. Басқа жағдайда белгі жазылады каналдық деңгейдегі протоколдардың тақырыбында немесе VPI/VCI түрде кодталады (АТМ желісінде). IPv6 протоколы үшін белгіні ағын идентификаторының полесіне жазуға болады.

Белгілер стегі

MPLS архитектурасында пакеттермен бірге тек бңр ғана белгігі жіберіп қана қоймай олардың стегтерін жіберуге болады. Белгіні қосу немесе алып тастау операциялары стегтердегі операциялар деп алынды (push/pop). Коммутациялау нәтижесін тек стектің жоғары тұрған белігісі ғана береді, ал төменгі тұрған белгілер жоғары тұрған белгілерді алып тастағанша көрінбей тұрады.

MPLS желісінде мұндай байланыстар иерархиясы тунелденуге алып келеді. Стек тұрады таңдап алынған элементтер санынан тұрады. Олардың әрбірі 32 биттен тұрады: 20 бит беліңгіні құрайды, 8 бит пакеттің сақталу уақытына арналған, бір бит стегтің төменгі шегін білдіреді, ал қалған үш бит қолданылмайды. Белгі кез келген мәнге ие бола алады, кейбір резервтелген мәндерден басқа. Бір деңгейде коммутацияланатын жол (LSP) аумақтың (участок) тізбекті алынуынан тұрады (суреттен қара).

Белгінің қойылуы

Белгіні FEC класына байланысты және LSP сегментіне байланысты бере аламыз. Белгіні әрдайым «төменгі» маршрутизатор LSR орнатады, сондықтан да ол туралы ақпарат тек төменгі LSRден жоғарыға қарай таралады. Белгінің қойылуы мен атрибуттарында ақпаратпен алмасу көршілес LSR араларында белгілердің таралу протколдарымен жүзеге асады. MPLS архитектурасы белгілі бір протоколға тәуелді емес, сондықтан желіде желілік сигнализациялардың әр түрлі протоколдары қолданылуы мүмкін. Әр түрлі ағындарды ұйымдастыру және ресурстарын резервтеу үшін RSVP протоколын қолданған тиімді.

Белгіні таратудың екі режимде болады: тәуелсіз және реттелген. Біріншісі өзінің төменгші деңгейіндегі белгіден белгінің қойылғандығы жөніндегі ақпаратпен алмаспай тұрып таралу мүмкіндіктерін қарастырады. Екінші режим рұқсат етеді жіберуге төменгі белгімен ақпарат алмасып болғаннан кейін таралады, кей жағдайда шығысы FECке келіп түсетін болғанда хабарламаның таралуы басқаша жүреді.

Белгінің қойылуы жөніндегі ақпараттың таралуы LSR (downstream on-demand) жоғарғы құрылғыдан сұраныс арқылы немесе спонтанды түрде (unsolicited downstream) байланысады.

51. СЦИ-дің тұрғызу ерекшеліктері. Негізгі термидер мен анықтамалар.

Синхронды цифрлық иерархия – кең қызмет көрсету секторына қолданушыны қосу үшін, инфрақұрылысты болып келетін, тасымалдау желісінің кең жолақты технологиясы. СЦИ желісі ақпаратты 10Гбитс жылдамдыққа дейін бере алады, ол кең диапазонды жылдамдықты көрсетеді, сонымен қатар әр түрлі трафиктер үшін қолайлы (дауыс, мәлімет,бейнеклип).

СЦИ құрылғысының сигналына бекітілген қызметтік ақпарат желілік құрылғылармен орталықтанған басқару мүліктерін бүкіл желімен қамтамасыз етеді.

СЦИ технологиясын ПЦИмен салыстыра кетсек, СЦИдің келесі ерекшеліктерін ажыратуға болады:

-Синхронды берілу мен мультиплексирлеуді қолдайды. СЦИдің біріншілік желісінің элементтері синхронизация үшін берілген генераторды қолданады.

-ПЦИ ағындарын тура мультиплексирлеу және тура демультиплексирлеуди қолдап отырады. -стандартты оптикалық және электрлік интерфейстерге сүйенеді, және бұл әртүрлі шығарушы фирмалардың сәкес келуін қамтамасыз етеді. -америкалық және европалық иерархияларды қолдап отырады. ATM, MAN, HDTV өткізу қабілетіне ие. -ыңғайлы қолданысы және біріншілік желінің өзін өзі диагностикалау бар.

48. PON-ның жұмыс істеу қағидасы

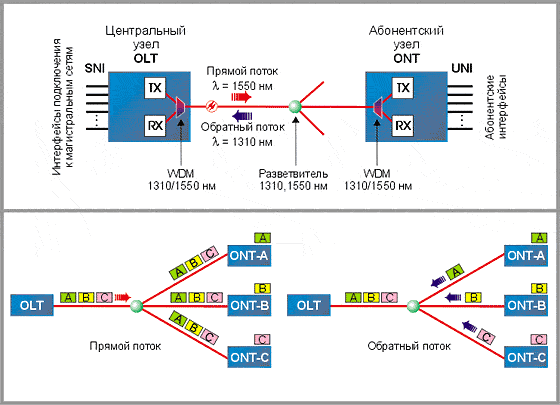

PON архитектурасының негізгі ойы- ақпаратты көптеген абоненттік құрылғыларға ONU тарату үшін және олардан ақпаратты қабылдау үшін OLT қабылдаушы-таратушы модулінің қолданылуы. Оның асырылуы

Бір қабылдаушы таратушы модуле қосылған абонент түйіндерінің саны қабылдаушы таратушы аппаратурасының максималды жылдамдығына және бюджетіне байланысты болуы мүмкін.

49. PON-ның G.983.1 стандартының негізгі мәлімдемесі

Оптикалық сигналдар деңгейіндегі тура ағын кең хабарламалы болып табылады.

ATM ұяшықтарын PONға тасымалдауға негізделген ITU-T G.983.1бірінші стандарт болып саналады және аты: APON (ATM PON). APON бүгінде динамикалық жолды әр түрлі қосымшалар арасында жолақты бөлуге сәйкес келеді DBA (dynamic bandwidth allocation). Кең жолақты және тар жолақты үшін ыңғайлы. APON әр түрлі жасаушылардан магистралды интерфейстерді қолдайды: SDH (STM-1), ATM (STM-1/4), Fast Ethernet, Gigabit Ethernet, видео (SDI PAL), и абоненттік интерфейстер E1 (G.703), Ethernet 10/100Base-TX, телефонияны (FXS).

Характеристика	Спецификация
Длина волны для нисходящего потока (потока к абонентам)	базовая 1550 нм, наращивание в DWDM 15xx нм, C-band
Длина волны для восходящего потока	базовая 1310 нм, наращивание в DWDM 15xx нм, C-band
Суммарная скорость передачи для нисходящего потока	155 Мбит/c; 622 Мбит/c
Суммарная скорость передачи для восходящего потока	155 Мбит/c; 622 Мбит/c
Максимальный разброс потерь по оптическим путям, дБ	15
Поддерживаемые типы волокон и требования к линии связи	ITU G.652 стандартное одномодовое волокно с длиной волны нулевой дисперсии в окрестности 1310 нм
Максимальное число абонентских узлов (ONT), которые можно подключить на одно волокно, идущее из центрального узла (OLT)	32
Максимальное расстояние OLT-ONT	20 км
Тип оптических соединителей PON	SC-PC или FC-PC с коэффициентом обратного отражения –35 дБ и лучше
Требования к оптическим компонентам (разветвители, соединители, де/мультиплексоры WDM)	Согласно рекомендации G.671
