95) Sdh моделіндегі тарату ортасының деңгейі немен көрсетілген
Синхронды цифрлық иерархия (SDH)- кең қызмет көрсету секторына қолданушыны қосу үшін, инфрақұрылысты болып келетін, тасымалдау желісінің кең жолақты техналогиясы. SDH желі ақпаратты 10 Гбит/с жылдамдыққа дейін бере алады, ол кең диопазонды жылдамдықты көрсетеді, сонымен қатар әр түрлі трафиктер үшін ыңғайлы (дауыс, мәлімет, бинеклип) плезиохронды цифрлық иерархианы сыйдыра алады. SDH құрылғысының сигналына беіатілген , қызметтік ақпарат желілік құрлығылармен орталықтанған басқару мүліктерін бүкіл желімен қамтамасыз етеді. Ол иілгіш бірлесіп желіге қызмет етеді және қолданушыларға керекті ағындарды әкеледі, сонымен қатар болатын авариядан желіге ақпаратты ағындарды қорғау механизмдерін анықтайды.
SDH модулі.

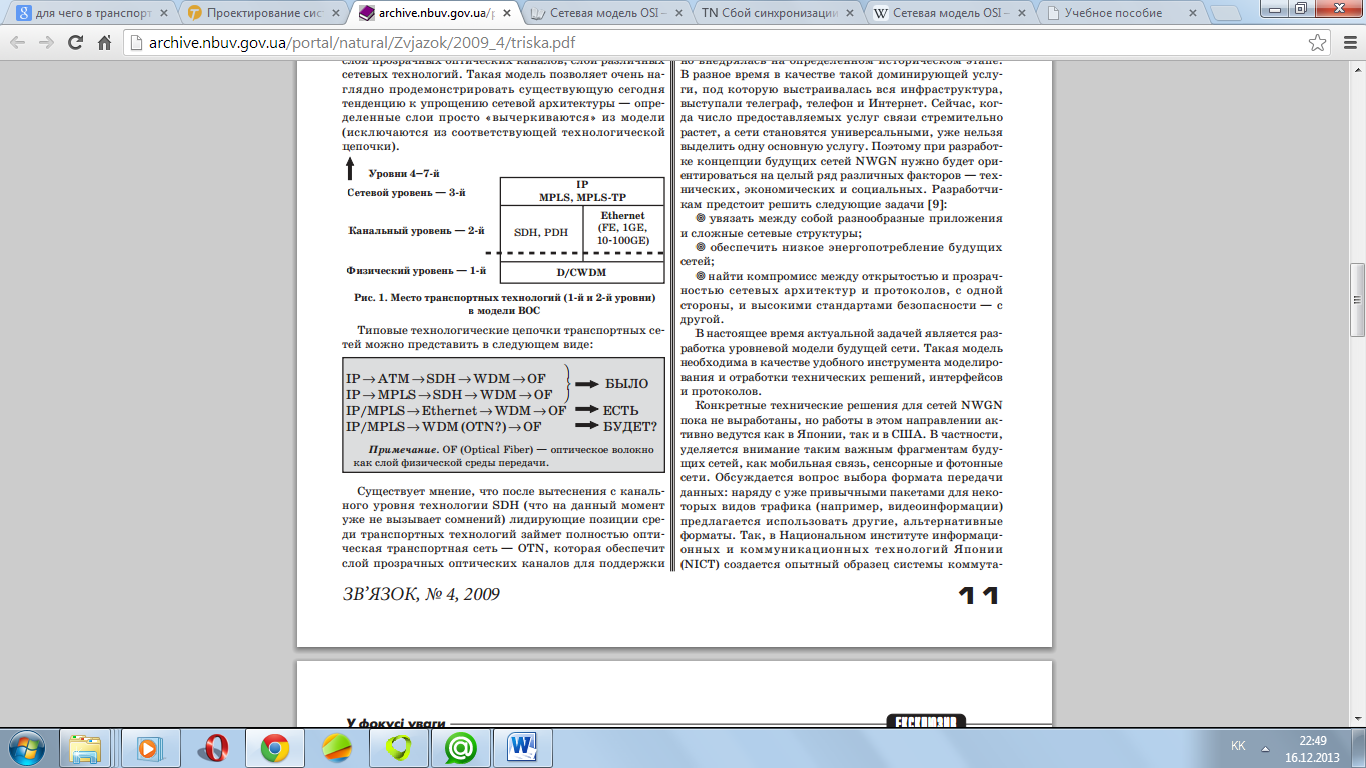

Телекоммуникациялы технология көп модуль деп аталатын моделді пайдалана отырып түсіндіреді. Тікелей желі топологиясына жататын SDH транспортық желі деңгейінде көрсетілуі мүмкін (9.1 сурет).
Ең төмен - берілетін ортаны көрсететін физикалық деқцей. Секциялық деңгей синхронды STM-N моделдерін және олардың тасымалдануын жинауды жауап береді. Ол регенераторлы және мультиплексорлы секцияларға бөлінеді. Бағыттаушы деңгей соңғы қолданушы үшін көрсетілетін желі STM-N пайдалы жүктемесінде жиналған сигналдарды жеткізуге жауапты. SDH терминологиясымен келісілген, бұл ' сигналдардың компоненті және трибутарлы сигналдар деп, ал қолдануға көрсетілген желіге енгізу интерфейсін трибутарлы интерфейстер деп атайды.
SDH-тің әр деңгейі үшін сигналдық ақпараттың берілуі басқы миханизм көмегімен орындалады. Әр STM-N кадрдьщ екі бөлімнен: регенераторлық секция басы RSON және мультиплексорлық секция MSON тұратын секциялық "бастамасы SON бар.
Трибутарлы сигналдарды STM-N-re жинау және тасымалдау үшін внртауалды контейнерлер техңологиясы ұсынылады. Виртуалды контейнерлер пайдалы жүктеме өрісінен тұрады.
Үйымдастыру иерархиясының қағидасы.
Сызықтық сигналдың базалық түрі СЦИ- синхронды тасымалдау модельдің бірінші деңгейі (STM-1) есептіқ арасында орналасқан 8 кГц жнлігімен 2430 байттан тұрады. Сонымен қатар, эрбір байт цикл шектерінде айқын позицияларға бір телефондық арнаны немесе 64 кбит/с өткізгіштік қэбілетімен цифрлық арнаны қолдануы мүмкін.
СТМ-1 циклында байт мөлшері
СТМ-1
моделінің берілу жылдамдығы келесідей
болады
Жоғарғы қатардағы СЦИ сигңалдары, CTM-N сияқты белгіленетін, СТМ-Іге қарағанда берілу жылдамдығы N рет үлкен
40 Гбит/с жылдамдық (СТМ-256) өте үлкен шығын негізінде цифрлық электрондық сұлбаның физикалық шегі болып саналады. Бір талшық бойымен үлкен өткізгіштік қасиетке ие болу үшін толқын ұзындығы бойынша бөлінген мултиплексирлену DWDM қолданылады
93) Үшінші ұрпақты sdh жуйелери
Синхронды цифрлық иерархия (SDH)- кең қызмет көрсету секторына қолданушыны қосу үшін, инфрақұрылысты болып келетін, тасымалдау желісінің кең жолақты техналогиясы. SDH желі ақпаратты 10 Гбит/с жылдамдыққа дейін бере алады, ол кең диопазонды жылдамдықты көрсетеді, сонымен қатар әр түрлі трафиктер үшін ыңғайлы (дауыс, мәлімет, бинеклип) плезиохронды цифрлық иерархианы сыйдыра алады. SDH құрылғысының сигналына беіатілген , қызметтік ақпарат желілік құрлығылармен орталықтанған басқару мүліктерін бүкіл желімен қамтамасыз етеді. Ол иілгіш бірлесіп желіге қызмет етеді және қолданушыларға керекті ағындарды әкеледі, сонымен қатар болатын авариядан желіге ақпаратты ағындарды қорғау механизмдерін анықтайды.
Бірақ ең алдымен SDH негізін айтпастан бұрын қысқаша сигналдың берілу әдісін қарастырамыз.
Талшықты оптикалық байланыс линиясында қолдану үшін ұсынылған PDH кемшілігін жеңу мақсаты АҚШ та синхронды оптикалык желінін иерархиясын, ал Ёвропада аналогты синхронды цифрлық иерархияны (SDH) өңдеуге алып келді.
Екі өңдеу мақсаты иерархияны дамыту болды:
жинау, бұзудың көмегінсіз енгізу/шығару бастапқы ағынды.өндіру;
бағытташының дамуын болдыратын және өзіндік топологиясымен басқару желісін орындайтын кадрлар құрылымын жасау;
PDH иерархиясының кадрын жаңа -иерархияның кадрына тіркеу, ауыстыру және басқа тариф түрлерінде (ATM,IP);
- құрылғыны жеңілдету үшін стандарты интерфейстер жасау.
Бірақ америкалық және еуропалық PDH-тің өзарабайланыс тексерісін жеңілдету керек деп есептёлініп, SONET/SDH деп аталынған SONET және SDH жасаушыларымен ақырғы нұсқасы қабылданды. 1989 жылы SDH бойынша G707. G708. G709. үш негізгі ұсыныс басып шыгарьшды.
SDH және • SONET желісін мультиплексирлеу негізінде байт- интерливингтік синхронды берілу сұлбасы қолданылды. SDH иерархиясында бірінші деңгейдің негізгі сигналы ретінде 2430 байт көлемді кадрмен және берілу жылдамдығы 155,52 Мбит/сек болатын, қайталану кадры 125 мкс стандарты периодымен синхронды транспортты STM-1 модулі қабылдаңды.
Қысқаша төрт коэффицентпен мултиплексирлеу SDH иерархиясының келесідей жылдамдық түрін береді: STM-4, STM-16, STM-64 немесе 622.08, 2488.32, 9953.28 Мбит/сек. SONET; жылдамдық қатары 51.84 Мбит/сек жылдамдығына ие ОС-1 сигналынан басталады, одан ары ОС-3, ОС-12, ОС-48 сигналдары STM-1, STM-4, STM-64 жылдамдықтарымен сай келеді.
SDH модулі.
Телекоммуникациялы технология көп модуль деп аталатын моделді пайдалана отырып түсіндіреді. Тікелей желі топологиясына жататын SDH транспортық желі деңгейінде көрсетілуі мүмкін
Ең төмен - берілетін ортаны көрсететін физикалық деқцей. Секциялық деңгей синхронды STM-N моделдерін және олардың тасымалдануын жинауды жауап береді. Ол регенераторлы және мультиплексорлы секцияларға бөлінеді. Бағыттаушы деңгей соңғы қолданушы үшін көрсетілетін желі STM-N пайдалы жүктемесінде жиналған сигналдарды жеткізуге жауапты. SDH терминологиясымен келісілген, бұл ' сигналдардың компоненті және трибутарлы сигналдар деп, ал қолдануға көрсетілген желіге енгізу интерфейсін трибутарлы интерфейстер деп атайды.
SDH-тің әр деңгейі үшін сигналдық ақпараттың берілуі басқы миханизм көмегімен орындалады. Әр STM-N кадрдьщ екі бөлімнен: регенераторлық секция басы RSON және мультиплексорлық секция MSON тұратын секциялық "бастамасы SON бар.
NGSDH=GFP+LCAS+VCAT.
Дегенмен, жіберудің әртүрлі жүйелерімен (12.1 - сурет) түрлі қосымшалар (әсіресе IP және Ethernet-трафика) трафиктерінің «байланысын» қамтамасыз ететін технологиялар топтамалары түрінде шешімі табылды. Нәтижесінде құрамынан тек қана жіберіу жүйелері ғана емес, сонымен қатар қазіргі заман технологияларының барлық бес деңгейі кіретін (технологияларының шүғыл өсуіне байланысты жеті деңгейлі модельді қазіргі таңда ұмытыгь, бес деңгейліге көшкен), «тасымал ортасының» жаңа концепциясы құрылды.
