23. Үн қату арқылы цифрлық сигналдарды тарату әдісі
Тарататын орта саны көп болғандықтан цифрлық сигналдарды тарату әдістері де өте көп. Ең басты қиындық тарататын сигнал – цифрлық, ал орта аналогты. Осы себепті модуляция мен кодтау түрі көп. Мысалға, кәдімгі телефондық линия мен витая пара –мүлде бөлек орта, және оларға қойылатын талаптар әр түрлі. Сымсыз арналар Bluetooth, WiFi және басқалары бір ортаны қолданғанмен (радиоарна), диапазондары және сигналдары қалыптастыру әдістері әр түрлі. Арналарға қойылатын талап бөлек, сол себепті жылдамдықтары да әр түрлі. Мысалға кәдімгі телефондық линия: тарату жылдамдығы (АДСЛ)- Мбит/секундқа дейін, бірақ ұзақтығы – бірнеше километрге дейін. Витая пара : жылдамдығы 1 Гбит/секундқа дейін, ал ұзақтығы максимальді 150 метрге дейін. Телеграфты арна – тарату жылдамдығы ондаған бит секундқа дейін , асинхронды тарату, ұзақтығы – жүздеген километрге дейін.
Цифрлық сигналдарды қалыптастыру үшін модуляция, кодтау қолданылады. Модуляция мен кодтаудың әдістерінің жиынтығы протокол деп аталады.
24. Цифрлық сигналдарды регенерациялау. Регенератордың жұмыс істеу қағидасы
Тарату ортасы арқылы өткенде цифрлық сигнал әлсірейді және бөгеуілдердің кесірінен бұрмаланады, бұл импульстердің пішіні мен ұзақтығының өзгеруіне, импульстердің арасындағы уақыттық интервалдардың кездейсоқ түрде өзгеруіне, импульстердің амплитудасының азаюына алып келеді. Регенератордың мақсаты – әрбір цифрлық сигналдардың импульсінің амплитудасын,пішінін, ұзақтығын сонымен қатар көршілес символдардың арасындағы уақыттық интевалдар өлшемдерін қалыптастыру. СЦТ кезінде сызықтық сигнал тұрақты токтардың импульстарының комбинациялары түрінде таратылады. Сонымен қатар кабельді жүйенің регенераторлары қазіргі заманның цифрлық желілерінде кең таралған элементтерінің бірі. Кабельдік тізбектегі бұрмаланған цифрлық сигнал корректор- күшейткішіне келіп түседі және шешуші құрылғымен тіркеледі.
Цифрлық
сигналдарды регенерациялау принципі
Регенератордың жұмыс істеу принципі физикалық линиямен қабылданатын сигналдарды күшейту, стандартты мағынасына дейін импульстердің пішіні мен амплитудасын қайта қалпына келтіру болып табылады. Регенератордың қабылдағышы бұрмаланудың автоматты түзетулеріне ие. Байланыс сызықтарының аумағын тексеру режимін қалыптастыруды қамтамасыз етеді
Регенератордың құрылымдық сұлбасы
Регенератордың құрылымдық сұлбасы
25. Регенератордың қате ықтималдығы. Регенератордың бөгеуілге тұрақтылығы
Регенератордың
негізгі параметрі
ретінде қателіктер коэффициенті болып
табылады. Ол регенерацияланған символдар
санының символдардың Nош жалпы санына
No қатынасына тең.
Әрбір
жүйеде регенерацияланған аумақтың
ұзындығы регенератордың қате ықтималдық
коэффициентінің минимальді шекті
мәніне ие. Кейбір жағдайларда негізгі
параметр ретінде регенератордың
бөгеуілге тұрақтылығының мағынасы
қолданылады. Регенератордың бөгеуілге
тұрақтылығы ретінде регенератор
кірісіндегі Аз min минимальді мәні деп
түсіндіріледі.
Помехоустойчивость
оценивается с учетом ухудшающих работу
регенератора факторов-неточности
коррекции, нестабильности тактовой
частоты, наличия зоны неопределенного
решения РУ.
Для оценки качества
коррекции импульсов УК регенератора
и возможности достоверной регистрации
импульса цифрового сигнала используются
так называемые глаз-диаграммы.
Глаз-диаграмма - это график или картинка
на экране осциллографа, состоящая из
системы наложенных друг на друга всех
возможных вариантов цифрового сигнала
в интервале времени, равном двум тактовым
интервалам.

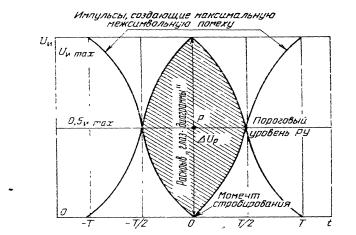

На рисунке 1.52 представлен
вариант глаз-диаграммы. Точка Р графически
фиксирует опознавание импульса в центре
тактового интервала на уровне, равном
половине его амплитуды. Разность devUр
между уровнями регистрируемого импульса
и соседнего, создающего максимальную
по величине межсимвольную помеху,
называется раскрывом глаз-диаграммы.
Чем больше раскрыв, тем больше допустимый
уровень аддитивной помехи, при которой
будет принято правильное решение.
Следовательно, увеличение раскрыва
снижает коэффициент ошибок регенератора,
а его уменьшение приводит к росту Кош.
Отметим, что раскрыв уменьшается при
смещении момента регистрации от центра
импульса (точка Р смещается влево или
вправо).
Рисунок
1.52 Характеристика для оценки
помехоустойчивости регенераторов
(глаз-
диаграмма).
