100. Ethernet транспорттық желі моделі қандай деңгеймен көрсетілген?

Ethernet технологиясының соңғы буынында қолданушылар хабарларын тасымалдау бойынша 2 интерфейстік классы бар.- IEEE 802.3 (LAN) , IEEE P802.3ah (PON) стандартты сериясында маманда мамандандырылған Ethernet интерфейсі;-МСЭ-Т G.8012\Y.1308 ұсынысымен мамандандырылған Ethernet EoT транспорттық желісінің интерфейсі

\

Төменде Ethernet деректрін транспорттық құрылымда орналастрырудың жалпы және нұсқалары үшін Ethernet-ті мультиплексирлеу нұсқалары қарастырылған.

44. G 703 ұсынысы.

G.703 ұсынысы (ITU-T Recommendation G.703 Physical/Electrical Characteristics of Hierarchical Digital Interfaces. 1972 last amended in 1991) 1972 жылы құрастырылды және G.702, G.704 және I.430 стандарттарына негізделген және PDH пен SDH иерархияларына қызмет етеді. Алғашында ол импульсті кодалық модуляция жүйелері үшін құрастырылған болатын. G.703 64 кбит/с, 1544, 6312, 32064 және 44736 кбит/с ақпаратты тарату жылдамдығында жұмыс жасай алады (PDH , америкалық нұсқа), 2048, 8448, 34368, 139264 кбит/с (европалық нұсқа). 155,52 Мбит/с жылдамдығындағы жұмыс та қарастырылады. Таратудың физикалық каналы ретінде айналдырылған жұпты (скрученная пара) (Z=100-120 Ом) немесе коаксиалды кабельді (75 Ом) қолдануға болады.

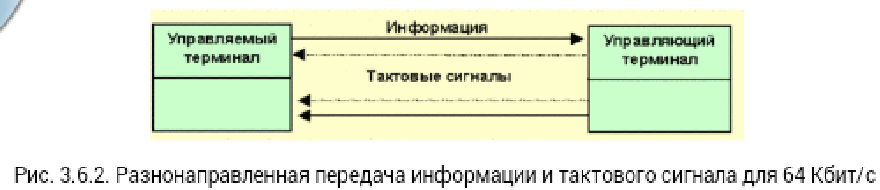

64 кбит/с жылдамдығы кезінде интерфейс арқылы сигналдың үш түрі жіберіледі: ақпараттық (64 кбит/с) және екі синхронды тактты 64 кбит/с және 8 кбит/с. Стандарт терминалды құрылғының өзара қарым-қатынасының үш түрін қарастырады: бір бағыттағы (codirectional, 3.6.1 сурет), әр түрлі бағыттағы (3.6.2 сурет) және орталық тактты генератормен (3.6.3 сурет).

МСЭ-Т G.703 ұсынысы жиі қолданылатын және әйгілі болып табылады, өйткені ода сигналдарды тарату интерфейстерінің анықтамалары берілген.

G.703 ұсынысы әрқайсысында нақты бір интерфейс бейнеленген 12 тараудан тұрады. Осыған орай G.703 ұсынысына кез-келген бағыттау кезінде нақты бір интерфейс белгіленбесе мағынасын жоғалтады. Тарату жылдамдығын және документтің тиісті тарауын жазу керек, мысалы, «жылдамдығы 2048 кбит/с G.703 интерфейсі немесе G.703/6 интерфейсі».

G.703 интерфейсінде интерфейстердің тек қана физикалық және электрикалық сипаттамалары берілген.

Әрбір интерфейс үшін негізгі сипаттамалар мыналар:

• Тарату жылдамдығы және оның максималды ауытқуы

• Қолданылатын код

• Тарату ортасы (симметриялық және коаксиалды жұп) және сипаттамалық кедергінің мәні

• Сигналдың формасы және параметрлері (кернеу, импульс ұзақтығы және т.б.)

101. Llc пен mac ішкі деңгейлер қандай функциялармен атқарылады?

LLC (Logical Link Control) келесі тарату процедураларын қолданылады:-байланыс орнатпай-ақ және ақаусыз (дейтаграммалар) тарату;-байланыс орнатып (логикалық арнаны құра отырып) және ақауымен тарату;-байланыс орнатпай-ақ ақауымен тарату

МАС ортасында (Media Access Control) қол жетіду басқару хаттамалары бұлар алдында қарастырылған. Ethеrnet кадрының адрестік кеңістігі МАС адресте 48 битті ұзындық өрісімен бекітіледі.Осылайша максималды адрес 2-ның 48 дәрежесін құрайды.Адрестік кеңістік 16-лық жүйеде ILIEE 802. 1Dжәне 802.1Q-ге сәйкес басқару кадрлары үшін бөлінген
