Розрахунок вартості мережі

Найменування	Ціна	Кількість	Загальна сума
Робочі станції	2319	12	48924
Сервер	8955	1	5537
Комутатор Tenda S5	369	3	1107
Точка доступу WiFi Tenda A3	207	1	207
Кабель UTP 5кат	1,5	58м	87
Конектор RJ-45	0.4	30	12
Загальна вартість			57843

Комутатор

Назва

Посилання на веб-сайти

TP-LINK TL-SF512

httpHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"://HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"rozetkaHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/".HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"comHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/".HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"uaHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"/HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"tpHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"_HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"linkHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"_HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"tlHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"_HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"sfHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"1024/HYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"pHYPERLINK "http://rozetka.com.ua/tp_link_tl_sf1024/p203084/"203084/

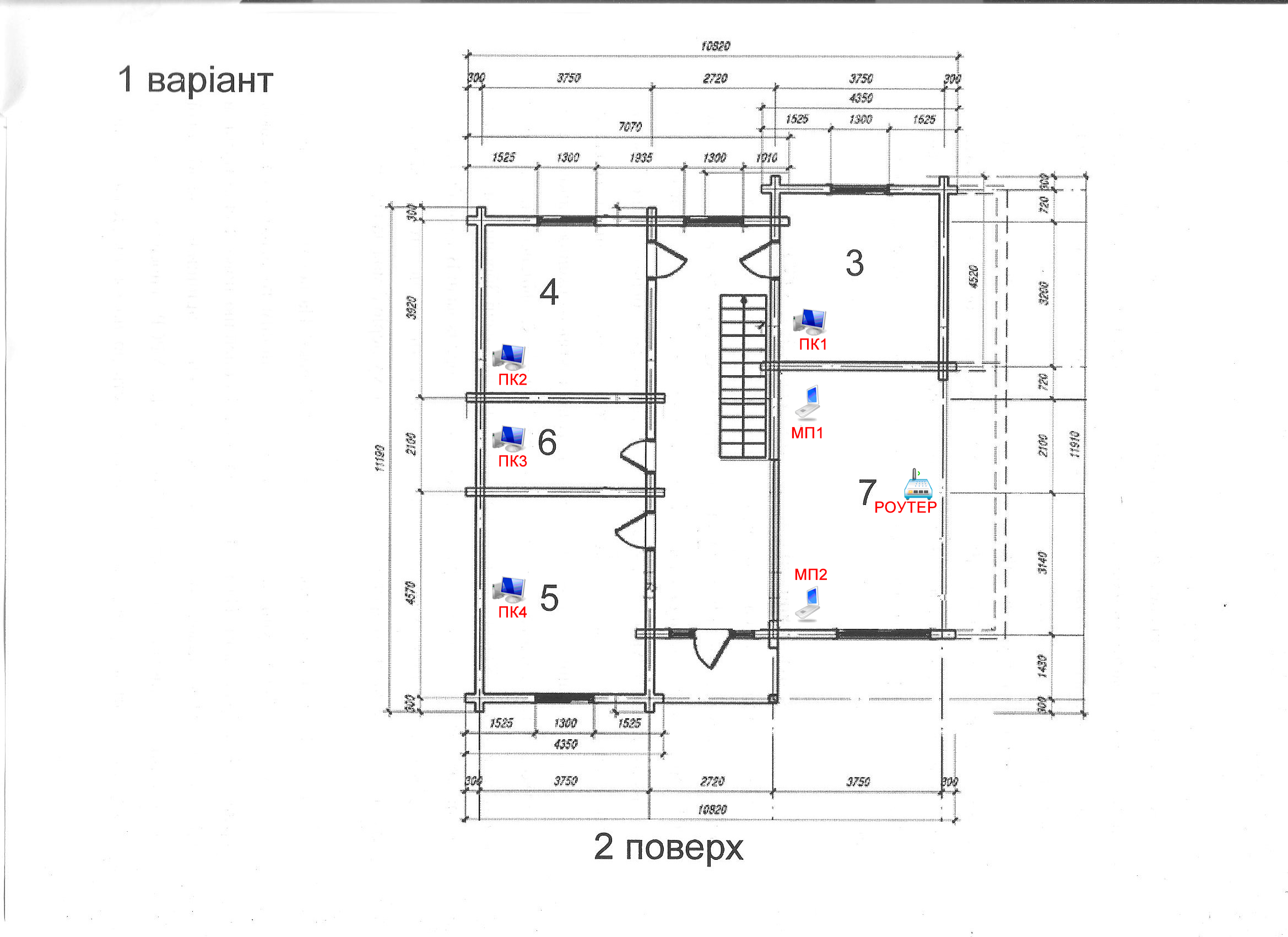

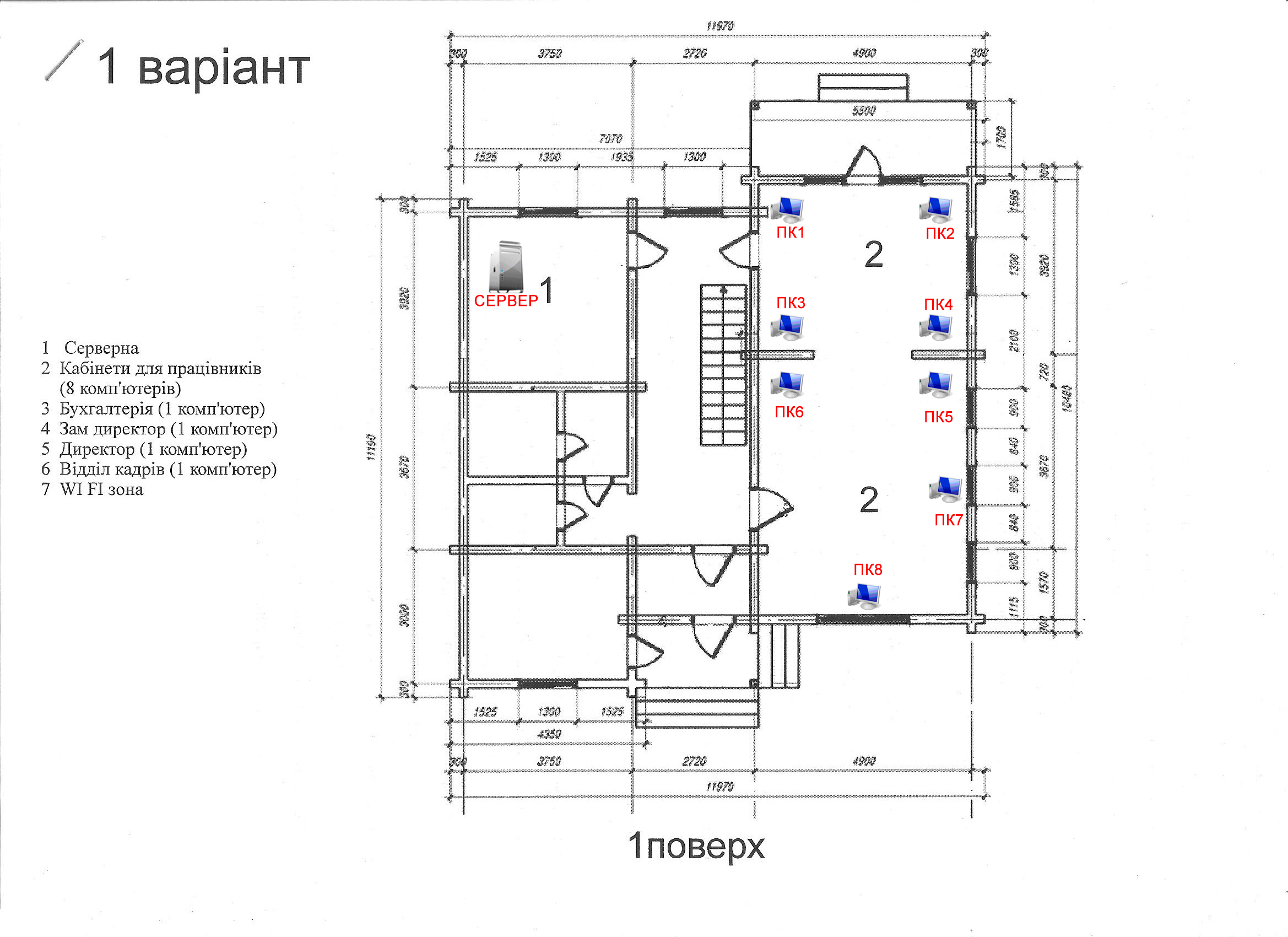

Умовні позначення:

- пк персоналу

- сервер

- місця для підключення власних пристроїв до WiFi

- комутатор

-точка доступу WiFi

Архітектура Fast ethernet

Офіційний стандарт 802.3u встановив три різних специфікації для фізичного рівня Fast Ethernet і дав їм такі назви:

• l00Base-TX для двопарного кабелю на неекранованій кручений парі UTP категорії 5 чи екранованій кручений парі STP Type 1;

• 100Base-T4 для кабелю з чотирьох пар на неекранованій кручений парі UTP категорії 3, 4 чи 5;

• l00Base-FX для багатомодового оптоволоконого кабелю, використовуються два волокна.

Структура фізичного рівня Fast Ethernet

Для всіх трьох стандартів справедливі такі твердження і характеристики:

• Формати кадрів технології Fast Ethernet не відрізняються від форматів кадрів технологій 10-мегабітного Ethernet.

Міжкадровий інтервал (IPG) дорівнює 0,96 мкс, а бітовий інтервал дорівнює 10 нс. Усі тимчасові параметри алгоритму доступу (інтервал відстрочки, час передачі кадру мінімальної довжини тощо), вимірюються в бітових інтервалах, залишилися старими, тому зміни в розділи стандарту, що стосуються рівня MAC, не вносилися. Ознакою вільного стану середовища є передача по ньому символу Idle відповідного надлишкового коду (а не відсутність сигналів, як у стандартах Ethernet 10 Мбіт/с).

Фізичний рівень включає три елементи:

• рівень узгодження (reconciliation sublayer);

• незалежний від середовища інтерфейс (Media Independent Interface, МП);

• пристрій фізичного рівня (Physical layer device, PHY).
