Основные узлы бурового станка нкр – 100м. Назначение, устройство пневмоударника.
Основным и наиболее прогрессивным способом отбойки является отбойка глубокими скважинами, на долю которой приходится около 85 % подземной добычи руд. Основным буровым оборудованием на рудниках являются станки НКР-100М. Буровые станки НКР-100М предназначены для бурения в подземных условиях глубоких скважин в породах с коэффициентом крепости ƒ = 6-14 по шкале проф. М. М. Протодьяконова.

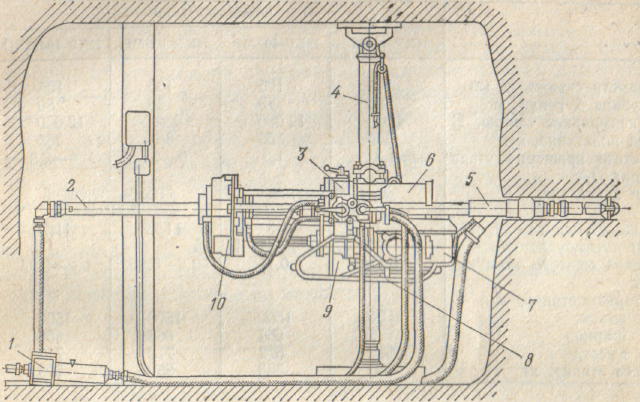

Буровой станок НКР-100М (рис. 1) и выработке крепится на распорной колонке 4. Через подающий патрон и редуктор с пневмозахватом бурового станка проходит став буровых штанг 2, к которому через муфту присоединяется шланг. Сжатый воздух, проходя через автомасленку 1, насыщается маслом и поступает к пульту управления станка. На конце бурового става накручен пневмоударник П1-75. Буровой станок снабжен шламоотводом 5. Для бурения станком в различных условиях применяются три типа колонок: горизонтального бурения, вертикального бурения и двухстоечные для работы с повышенным усилием подачи. Распорная колонка состоит из стойки с качающимся башмаком и распорного винта. Эта колонка в выработке устанавливается вертикально и распирается винтом, обеспечивая пределы регулирования ее высоты от 1800 до 2200 мм. На стойке установлен рукав, на котором на хомутах крепится станок. С помощью ручной лебедки поднимают рукав со станком на требуемую высоту и затягивают хомуты на стойке
и рукаве. Станок смонтирован на раме, выполненной в виде салазок 8, сварной конструкции из профильного железа и труб. На салазках станок волоком передвигают по горным выработкам на небольшие расстояния. На салазках смонтированы электродвигатель 7, редуктор с пневмозахватом 9, подающий патрон 10, два пневмоцилиндра 6 подачи и пульт управления 3.
Рис. 1 - Буровой станок НКР-100М в забое

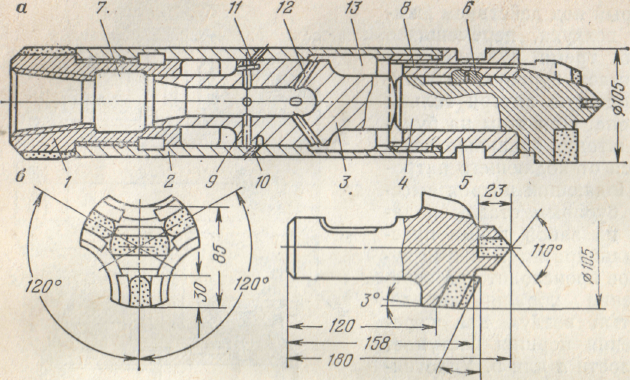

Пневмоударник П1-75 (рис. 2) представляет собой цилиндр 2, в котором перемещается поршень 3. Цилиндр закрыт передней 5 и задней 1 головками. В переднюю головку 5 вставляются буровая коронка 4, которая фиксируется шпонкой 6. В задней головке имеется конусная резьба для соединения пневмоударника со штангой.
Воздухораспределение в пневмоударнике осуществляется поршнем при его возвратно-поступательном движении. При рабочем ходе поршня воздушно-водяная смесь из полости 7 по каналу поршня и каналам 9 поступает в левую часть цилиндра, давит на поршень, и поршень движется вперед. В это же время из полости 13 по отверстиям происходит выхлоп до тех пор, пока поршень не перекроет отверстия 10.
При холостом ходе воздушно-водяная смесь поступает через каналы 12 в полость 13, и поршень идет назад. Из левой полости цилиндра выхлоп происходит через проточку и выхлопные отверстия 10. Продувка скважины осуществляется отработанной воздушно-водяной смесью через отверстия 8. Элементы буровой коронки приведены на рис. 2, б.
