2. Бетонная крепь, набрызг-бетонная, торкрет-бетонная крепи.

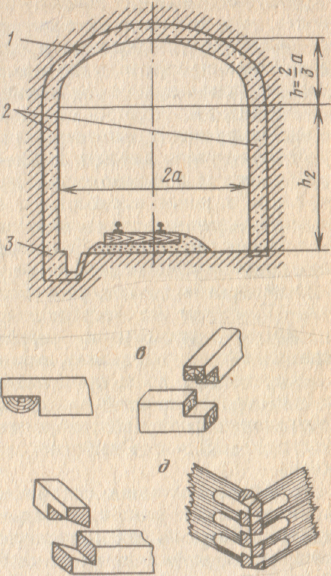

Выработки, закрепленные бетонной крепью, имеют обычно свод­чатую форму (рисунок). Верхнюю часть свода называют зам­ком, а поверхности опирания свода на стены — пятами. Толщина стен 18—50 см.

При возведении бетонной крепи для придания ей необходимой формы и временного поддержания незатвердевшего бетона приме­няют деревянную или металлическую о п а л у б к у. Бетонную смесь подают за опалубку бетононасосами. Бетонная крепь ис­пользуется для крепления капитальных выработок с большим сроком службы, расположенных в зонах установившегося горного давления.

Для предохранения стенок выработок, пройденных в устой­чивых породах, от выветривания, а также для заделки трещин в бетонной крепи применяют торкрет-бетон, состоящий из цемента, песчаного заполнителя крупностью не более 5 мм и воды (10—12 % от массы смеси). Торкрет-бетон наносится на поверхность стенок и свода сжатым воздухом слоем толщиной 5—30 мм, прочно схватывается с породами и затвердевает.

Широко применяют набрызг-бетонную крепь. В ка­честве заполнителя для набрызг-бетона используют немолотый гранулированный шлак, песок, щебень крупностью до 25 мм. Состав набрызг-бетона 1:2; 1:3; 1: 3,5. Для ускорения схва­тывания добавляется жидкое стекло, а для увеличения сопротив­ляемости сейсмическим нагрузкам — капроновое волокно тол­щиной 0,02—0,3 мм или стекловолокно (5—6 % массы цемента).

Набрызг-бетон приготовляют в специальных смесительно-загружающих установках, из которых под действием сжатого воз­духа через сопло его наносят под углом 90° на закрепляемую по­верхность. Толщина первоначального слоя 20—30 мм, конечная — до 300-1-400 мм. Время схватывания 3—5 мин. Перед набрызгом поверхность выработок тщательно обирают от заколов и обмывают водой для лучшего прилипания смеси.

Набрызг-бетонная крепь имеет большую механическую проч­ность, чем монолитный бетон того же состава. Ее применение позволяет механизировать процесс крепления, увеличить произ­водительность труда и снизить стоимость крепи. Набрызг-бетон широко используют в сочетании с анкерной крепью.

Стволы с круглой формой поперечного сечения крепят бетон­ной, железобетонной или металлической крепью. Бетонная крепь в стволе представляет собой сплошной монолитный цилиндр с опорными венцами, устраи­ваемыми обычно через каждые 30-60м; применяют бетонную крепь и без опорных венцов.

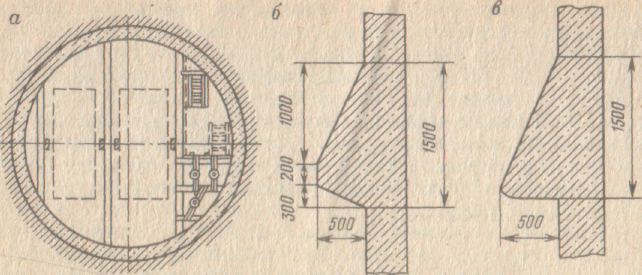

Сечение ствола, закрепленного бетоном (а),

и формы опорных венцов при слабых (б) и креп­ких (в)

3. Типы врубов, условия их применения.

Врубы классифицируются по относительному расположению врубовых шпуров к плоскости забоя или к имеющейся свободной поверхности. Врубы разделяют на следующие группы:

• образуемые шпурами, пробуренными наклонно или под прямым углом к плоскости забоя;

• комбинированные, образуемые взрывами зарядов в шпурах, расположенных наклонно и под прямым углом к плоскости забоя;

• образуемые скважинами большого диаметра, вокруг которых расположены шпуровые заряды.

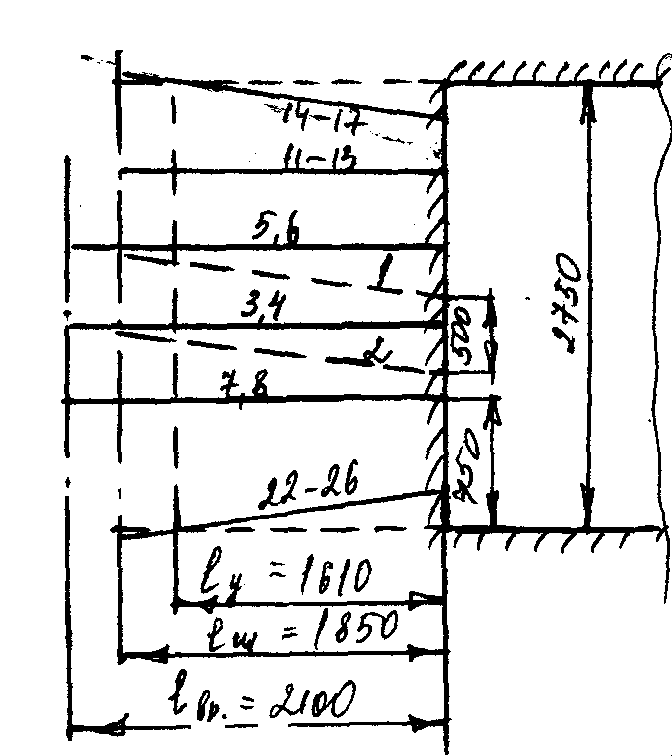

Прямые врубы применяют при любой крепости пород (см. рис.).

У этих врубов шпуры бурят под прямым углом к плоскости забоя и строго параллельно один другому. В зависимости от крепости пород расстояние между соседними шпурами вруба принимают равным 10-30 см, а в очень крепких породах - 5-10 см. Число шпуров в прямых врубах обычно составляет 4-9. В некоторых прямых врубах часть шпуров не заряжают (их называют компенсационными или холостыми). Эти шпуры создают полости ослабления в породном массиве и облегчают работу зарядов в других шпурах вруба.

Прямые врубы имеют ряд преимуществ перед клиновыми:

• независимость глубины шпура от ширины выработки;

• возможность конструировать врубы на глубину нескольких метров;

• возможность применения бурильных установок вместо ручных перфораторов в выработках небольшой ширины.

Глубина шпуров при проходке выработок всех видов определяется в зависимости от крепости и взрываемости пород, площади поперечного сечения выработки, мощности применяемого ВВ и характера расположения шпуров во врубе.

В среднем глубина шпуров для образования клиновых врубов принимается равной 1,5 - 2 м и может быть определена в зависимости от ширины В и высоты Н выработки вчерне по графикам. Обычно глубина шпуров составляет l_шп. == (0,б-0,7)В.

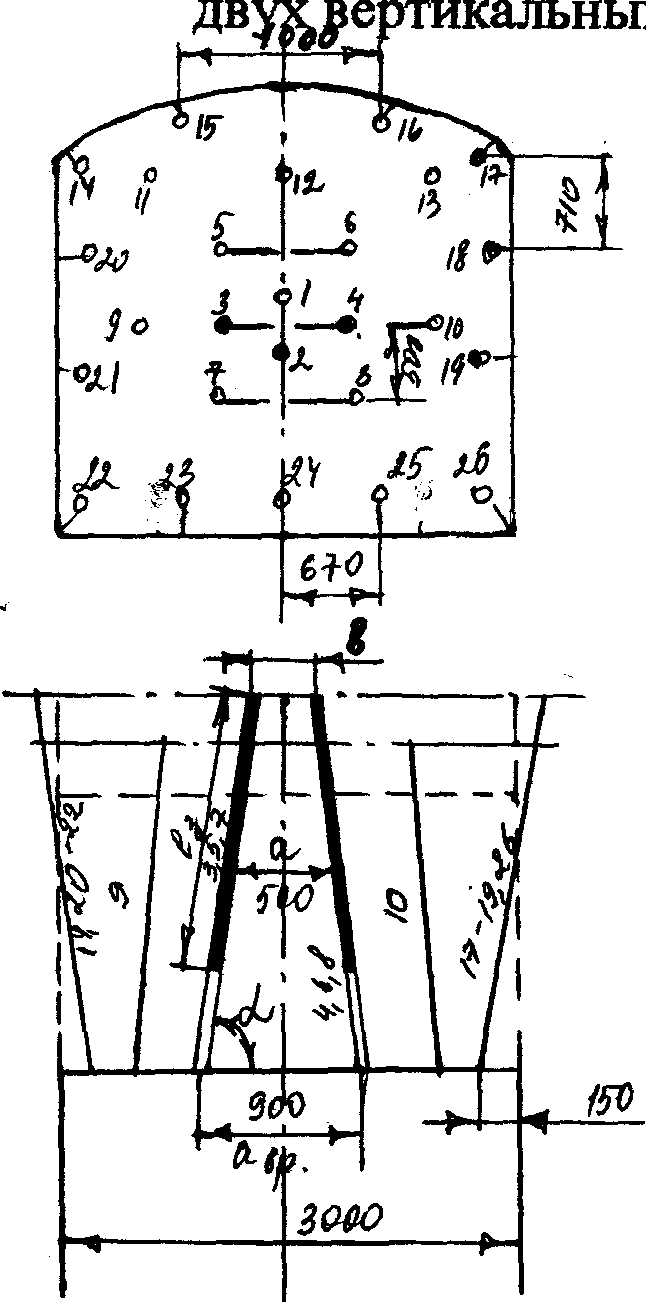

Врубы, образуемые шпурами, пробуренными наклонно к плоскости забоя. В породах средней крепости и крепких применяют клиновые врубы, состоящие из двух вертикальных рядов шпуров, образующих клин (см. рис.).

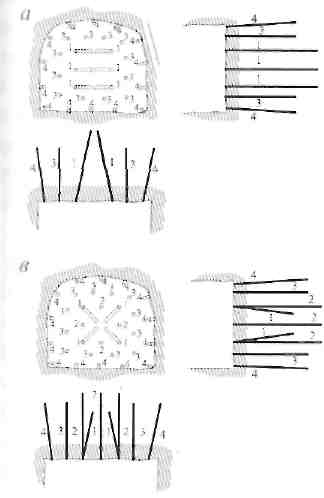

Схемы расположения шпуров при проходке горизонтальных выработок: а — клиновым вертикальным врубом; б — кли­новым горизонтальным врубом; в — с пи­рамидальным центральным врубом; I — врубовые шпуры; 2 — врубовые шпуры второй очереди; 3 — вспомогательные шпуры; 4 — оконтуривающие шпуры.
