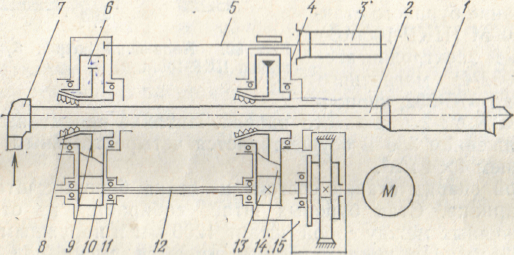

Кинематическая схема станка нкр – 100м.
Кинематическая схема станка дана на рисунке. От электродвигателя через планетарный редуктор 15 приводится во вращение шлицевой вал 12, на котором посажены шестерни 10 и 13. Шестерня 10 находится в зацеплении с зубчатым колесом 6 подающего патрона 11, а шестерня 13 — с зубчатым колесом 14 редуктора 4 с пневмозахватом. Зубчатые колеса 6 и 14 одновременно являются цилиндрами, в которых перемещаются поршни 9, производя поочередно зажим или разжим кулачков 8 подающего патрона или редуктора с пневмозахватом. При зажатых кулачках зубчатое колесо 6, вращаясь, увлекает буровой став 2 с пневмоударником 1.
Билет №7
Трехфазный ток: соединение обмоток генератора «звездой» и «треугольником». Оказание первой помощи при поражении электрическим током.
Первая помощь при поражении человека электричеством требует быстроты, находчивости и умения, поэтому лица, обслуживающие электрические установки, обучаются правилам оказания помощи пострадавшим. Кроме того, в организациях на видных местах вывешиваются плакаты, наглядно показывающие порядок оказания помощи.
При оказании первой помощи необходимо принимать во внимание, что человек, пораженный электрическим током, может оставаться под напряжением или быть освобожденным от него.
В первом случае, перед оказанием медицинской помощи, пострадавшего избавляют от напряжения, что осуществляется снятием напряжения или удалением пострадавшего от токоведущих частей.
Оказывающий помощь должен помнить следующее:
Для освобождения пострадавшего от токоведущих частей при напряжении до 1000 В используют сухие предметы: шест, доску, одежду, канат или другие непроводники, причем надо при этом пользоваться электрозащитными средствами (коврик, диэлектрические перчатки) и браться только за одежду пострадавшего, если она сухая.
При напряжении выше 1000 В для освобождения от действия тока нужно пользоваться штангой или изолирующими клещами, при этом спасающий должен надеть диэлектрические боты и перчатки.
Если пострадавший без сознания, то его нужно уложить, расстегнуть одежду, открыть окна для доступа свежего воздуха, а в шахте вынести на свежую струю. При отсутствии дыхания у потерпевшего необходимо немедленно приступить к осуществлению искусственного дыхания, которое производится до прибытия врача даже в тех случаях, если пострадавший не подает признаков жизни.
При поражении электрическим током пострадавший может впасть в состояние клинической смерти, при котором дыхание и кровообращение почти не заметны. Если пострадавшему не будет оказана своевременно помощь, то может наступить биологическая смерть.
Основной формой доврачебной помощи в этих случаях является искусственное дыхание, которое необходимо начинать сразу же после освобождения пораженного от действия тока.
Нормативно-правовая база охраны труда.
Основными документами по охране труда являются Конституция РФ и РБ, Трудовой кодекс, нормативные акты по охране труда.
К нормативным актам по охране труда относят:
1. Стандарты системы стандартов безопасности труда (ССБТ), утверждаемые: государственные стандарты (ГОСТ) - Комитетом РФ по стандартизации, метрологии и сертификации и Государственным комитетом РФ по вопросам архитектуры и строительства; отраслевые стандарты (ОСТ) - соответствующими федеральными органами исполнительной власти; стандарты предприятий (СТП) - предприятиями.
2. Санитарные правила, нормы и гигиенические нормативы, утверждаемые Управлением Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека.
3. Правила устройства и безопасной эксплуатации, правила безопасности (пожарной, ядерной, радиационной, лазерной, биологической, технической, взрыво- и электробезопасности), утверждаемые соответствующими федеральными надзорами России., правила технической эксплуатации ЭУ, инструкция по эксплуатации электрооборудования в горной промышленности.
4. Правила по охране труда и инструкции по охране труда, утверждаемые в порядке, предусмотренном Положением о порядке разработки и утверждения правил и инструкций по охране труда.
5. Организационно-методические документы: положения, методические указания, утверждаемые соответствующими федеральными органами исполнительной власти, СУОТ и ПБ.
6. Коллективный договор и соглашение по охране труда, разрабатываются на предприятии, утверждаются вышестоящей организацией, имеют юридическую силу и подлежат безусловному выполнению.
Нормативные акты по охране труда систематически пересматриваются (полностью или частично) с периодичностью не более 5 лет, если иное не диктуется требованиями НТП или практикой производства.
Правила и инструкции по охране труда разрабатываются с учетом достижений науки, техники, передового опыта организации производства и труда, с соблюдением требований стандартов ССБТ, строительных и санитарных норм и правил, норм безопасности, гигиенических нормативов.
Инструкции по охране труда могут быть типовые (отраслевые) и для работников предприятий.
Типовая инструкция составляется для конкретной отрасли промышленности или на эту отрасль соответствующим приказом может быть распространена типовая инструкция другой отрасли.
Инструкции для работников (например, инструкция по охране труда для проходчиков) разрабатываются руководителями цехов (участков), отделов, лабораторий и других подразделений предприятия. Требования нормативных актов по охране труда, включаемые в инструкции, должны быть изложены применительно к конкретному рабочему месту и реальным условиям труда. Перед составлением инструкций руководитель должен тщательно изучить технологический процесс, выявить возможные опасные и вредные производственные факторы, определить соответствие требованиям безопасности применяемого оборудования, приспособлений и инструмента, изучить письма, приказы и другие документы по вопросам охраны труда, провести анализ причин производственного травматизма и т.д.
Инструкции для работников утверждаются руководителем предприятия после проведения предварительных консультаций с соответствующим профсоюзным органом и службой охраны труда, а в случае необходимости с другими заинтересованными службами и должностными лицами по усмотрению службы охраны труда.
