Расположение скважин при очистной выемке.
В блоке руду отбивают вертикальными, горизонтальными и реже наклонными слоями. Скважины в слое располагают параллельно, веером или пучком.
Отбойку могут вести параллельными вертикальными нисходящими скважинами, которые бурят из ортов, пройденных из штрека.
Более широкое распространение получило веерное расположение скважин, пробуренных из штрека. Такое их расположение сокращает суммарную длину буровых выработок в блоке, но в 1,5-2 раза увеличивает общую длину скважин в слое. Толщина отбиваемого слоя и расстояние между скважинами (концами скважин при веерном расположении) зависят от крепости пород, диаметра скважин, мощности применяемого ВВ и находятся в пределах 2-6 метров. Толщину целика по условиям устойчивости нельзя принимать менее 2 метров, поэтому минимальная толщина отбиваемого слоя при параллельном расположении скважин составляет 4-4,5 м.

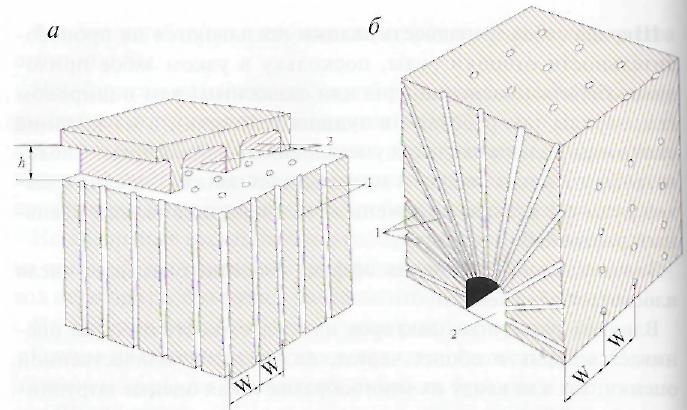

Схемы расположения взрывных скважин при отбойке руды; а — параллельное, б — веерное;
1 — скважины; 2 — буровые выработки; W— линия наименьшего сопротивления; h — высота буровой выработки.

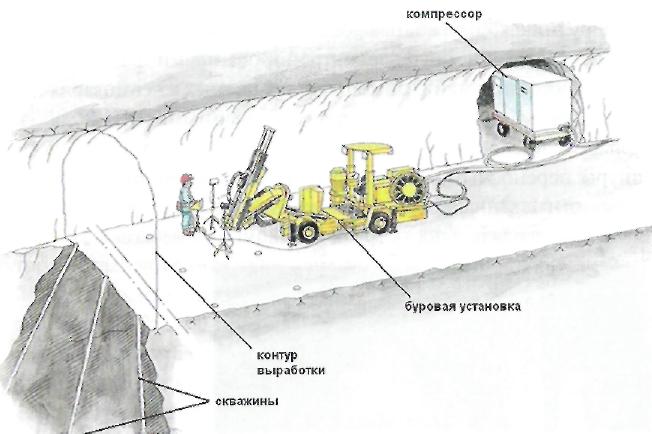

Бурение веерных скважин сверху вниз
Камерная система разработки – показаны ввера

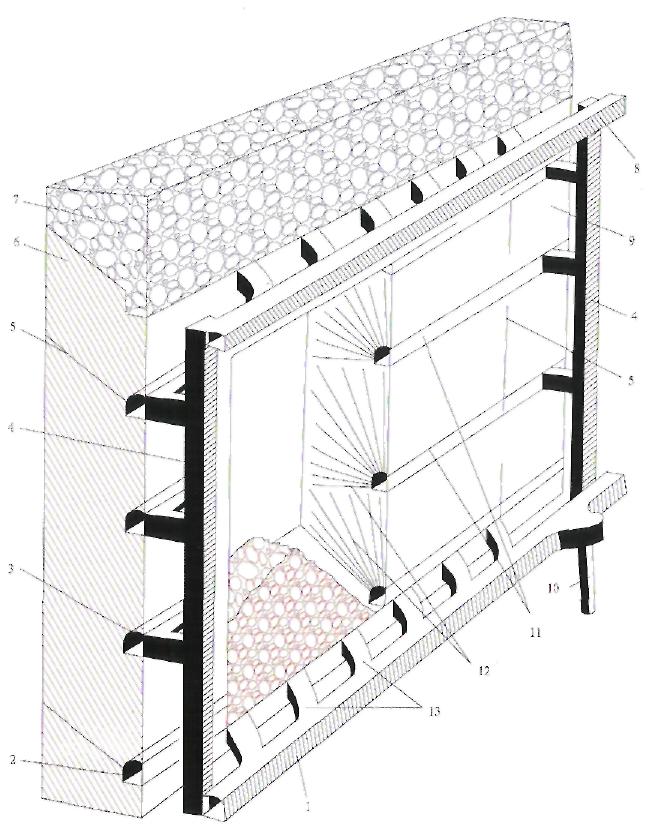

Система этажного принудительного обрушения со сплошной выемкой и отбойкой в зажиме (вариант с донным выпуском): 1 — откаточный штрек; 2 — блоковый восстающий; 3- вентиляционный штрек; 4 — обрушенная порода; 5 — отбитая руда; б — днище блока; 7 —ниша вибропитателя; 8 — воронка; 9 — погрузочный орт; 10 — веер скважин; 11 — буровые подэтажные выработки.
Выбор между отбойкой горизонтальными и вертикальными слоями зависит от физико-механических свойств пород, характера контактов и элементов рудного тела, а также применяемого оборудования. Предпочтение стараются отдавать вертикальному расположению скважин, так как по горизонтальным выработкам легче проще перемещать буровые станки.
При пучковом расположении скважин из буровой камеры бурят несколько комплектов веерообразно расположенных скважин. Это позволяет увеличить толщину отбиваемого слоя до 10-20 метров. В настоящее время эту схему применяют редко, так как существенно увеличивается суммарная длина скважин.

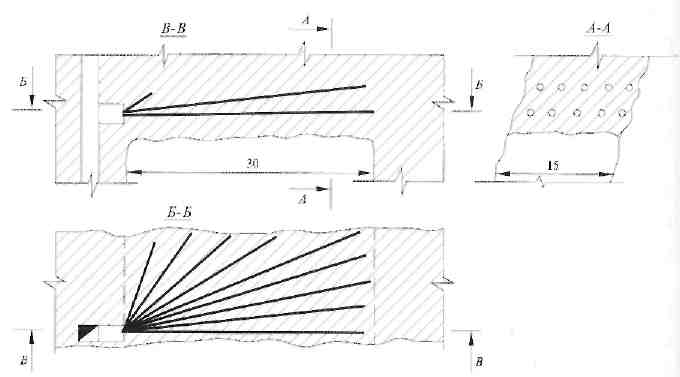

Пучковое расположение скважин: 1 — буровой восстающий; 2 буровая камера;
3 — скважины; 4 — компенсационное пространство.
Назначение, устройство редуктора с пневмозахватом бурового станка нкр – 100м.
Редуктор с пневмозахватом 9 является основным базовым узлом станка, на котором закрепляются все остальные детали станка. Редуктор удерживает и вращает став штанг, когда подающий патрон разъединяется со штангой и идет на перехват. Редуктор с ппснмо.юхватом состоит из планетарного редуктора и одноступенчатой передачи с зажимным устройством. На корпусе редуктора крепится пульт с кранами управления пневмоударником, пневмоподачей и шламоотводом и регуляторами давления воды и воздуха. На пульте предусмотрен стоп-кран для выключения автоматического устройства.
