3. Деревянная, металлическая крепи.

Процесс возведения крепи в подземных выработках называется креплением. Различают постоянную и временную крепь. Постоянной называют крепь, установленную на весь срок существования выработки. Временную крепь применяют для поддержания выработки до возведения постоянной крепи.

Конструкции крепи зависят от типа, назначения, формы и размеров поперечного сечения выработки, величины горного давления и материала, применяемого для крепи.

Деревянная крепь горизонтальных и наклонных выработок.

Деревянная крепь применяется редко для крепления выработок с небольшим сроком службы. Используется в виде крепежной рамы, рама может быть полная и неполная.

Неполная крепежная рама (неполный дверной оклад) состоит из верхняка, двух стоек. Верхняк (устанавливается в кровле) и стойки (устанавливаются по бокам) между собой соединяются в лапу, в паз (соединения в паз часто применяют во временной крепи) , в шип. Стойки устанавливаются под углом 75-80⁰. Концы стоек затачиваются и углубляются в лунки глубиной 10-20 см, чтобы не происходило вдавливания их внутрь выработки.

Полная крепежная рама (полный дверной оклад) состоит из верхняка, стоек, лежня, который устанавливается при наличии горного давления со стороны почвы.

Крепежные рамы устанавливаются вразбежку (расстояние между стойками 0,5-1,2 м), если породы устойчивые и всплошную, если породы неустойчивые.

При установке рам вразбежку делают затяжку этих рам горбылями, досками, а расстояние между рамами и выработкой заполняют забутовкой для равномерного распределения горного давления на крепь.

Б-Б

Б-Б

И

Элементы крепежной рамы изготовляют из круглого леса диа­метром 15—30 см. Такие рамы применяют в выработках с небольшим сроком службы (до 2—5 лет), пройденных в породах средней крепости, испытывающих умеренное горное давление.

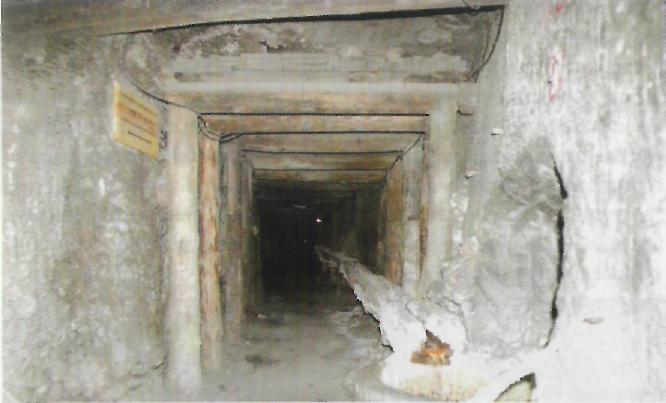

Деревянная крепь горной выработки, неполный дверной оклад

Деревянная крепь вертикальных выработок.

Деревянную крепь применяют для крепления стволов, пройден­ных в породах средней и выше средней крепости и имеющих пря­моугольную форму поперечного сечения, при сроке службы их не более 10—15 лет. Различают сплошную венцовую и подвесную крепь.

Сплошная венцовая (срубовая) крепь состоит из прямоугольных венцов, укладываемых непосредственно один на другой. Каждый венец включает четыре элемента из круглого леса или брусьев: два длинных и два коротких, соединенных друг с другом обычно в лапу). Детали крепи за­готовляют на поверхности.

Венцовую крепь возводят снизу вверх звеньями высотой не более 10—12 м. Возведение крепи начинают с установки опорного венца, отличающегося от рядовых венцов тем, что короткие его стороны имеют пальцы , которые заводят в лунки, предвари­тельно разделываемые по длинной стороне ствола. Опорный венец укладывают строго горизонтально, пальцы его плотно забутовывают или бетонируют. На опорный венец укладывают рядовые венцы, вертикальность укладки которых проверяют отвесами. Рядовые венцы тщательно расклинивают. Опорные венцы воспринимают часть веса рядовых венцов, лежащих на них, а действие другой их части погашается силами трения и сцепления крепи с породой стенок ствола.

Сплошную венцовую крепь применяют также для крепления восстающих и шурфов.

Венцы подвесной крепи изготовляют из брусьев прямоуголь­ного или квадратного сечения и располагают на расстоянии 0,8— 1,5 м один от другого. Каждый венец подвешивают к вышераспо­ложенному венцу с помощью металлических подвесок из стали диаметром 20—30 мм. Подвески пропускают через отверстия, про­сверленные в брусьях длинных сторон венца, и крепят шайбами и гайками. Между венцами по углам и вдоль длинной стороны устанавливают стойки. Венцы расклинивают, а стенки ствола затягивают досками. Расстрелы непосредственно примыкают к длинным брусьям. Высота звена крепи 20—25 м. Возводится крепь сверху вниз. Опорный венец устраивается после возведе­ния всего звена крепи.

Подвесную крепь применяют в вертикальных стволах, прохо­димых в крепких породах.

Элементами армировки ствола являются прогоны, расстрелы, проводники.

Прогоны — деревянные брусья сечением 150x150 или 200x200 мм и длиной 6—8 м, укрепляемые вертикально по длин­ной стороне венцов. К венцам прогоны присоединяют винтами или заершейными костылями.

Расстрелы — горизонтальные распорки, заводимые со­ответственно обработанными концами в гнезда прогонов и пред- назначенные для крепления проводников подъемных сосудов. Расстояние между расстрелами по вертикали. 1,5—2 м.

Проводники — элементы армировки, прикрепляемые к расстрелам, служат для направления движения подъемных сосудов. При венцовой крепи проводниками являются деревянные брусья примерно с такими же размерами, что и прогоны. Провод­ники соединяются с расстрелами болтами с потайными головками, а друг с другом — по длине в лапу, в прямой или косой зуб.

Металлическая крепь.

Капитальные и подготовительные горизонтальные и наклон­ные выработки крепятся металлической крепью в виде арочных и кольцевых рам.

Арочная крепь состоит из отдельных арок жесткой или подат­ливой конструкции. Для изготовления крепи применяют двутавр, швеллер или специальный профиль стали.

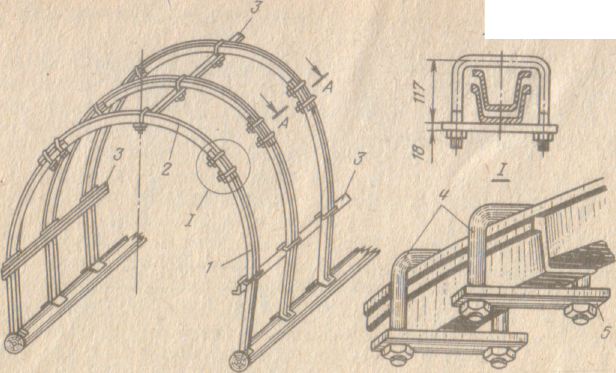

Арочная податливая крепь (рисунок) состоит из двух стоек 1, изогнутых в верхней части, и верхнего сегмента 2, концы которого соединены со стойками хомутами 4 с планками 5 и гайками. Податливость крепи достигается за счет вдвигания концов элементов арки друг в друга. Арки устанавливают вразбежку, соединяя соседние тремя металлическими планками — стяжками 3. Бока и кровлю выработки в промежутках между арками затягивают деревянными или железобетонными затяжками. Податливость крепи регулируют степенью зажатия хомутов. После того как горное давление установится, гайки хомутов затягивают до отказа, и арки работают как жесткие. Первоначальные размеры податливой крепи должны быть увеличены на величину податли­вости.

Кольцевую крепь применяют в подготовительных выработках в условиях всестороннего горного давления.
