2.7. Визначення загальних втрат напору при русі рідини
в простому трубопроводі
Задача № 2.71. Визначити втрати напору при подачі води із швидкістю
v = 13,1 см/сек, при температурі t = 10 °С по трубопроводу діаметром
d = 200 мм, довжиною l = 1500 м. Труби – нові, стальні.
Рішення: Визначимо режим руху рідини, прийнявши для t = 10˚С кінематичний коефіцієнт в’язкості υ = 0,0131 см2/сек (додаток I)
.
Так як Re = 20000 > 2320, то режим руху турбулентний. Знайдемо число Рейнольда, що відповідає межі гладкої зони:
.
Для нових стальних труб висота шорсткості Δ ≈ 0,45 мм. Приймемо
Δ = 0,45 мм, знайдемо:
.
Так як число Re = 20000 < 2 8667, то даний випадок відповідає області гладких труб.
Знайдемо λ за формулою Конакова:
.
Визначаємо втрати напору
м
≈ 0,17м.
Задача № 2.72. По трубопроводу діаметром d = 100 мм, шорсткість внутрішніх стінок якого ∆ = 0,2 мм, пропускається вода з витратою Q = 310-2 м3/c на відстань L = 100 м. Сумарний коефіцієнт місцевих опорів і = 12. Кінематичний коефіцієнт в’язкості = 110-6 м2/с. Визначити сумарні втрати напору Нв (м).
Рішення: Сумарні втрати напору Нв визначаються за формулою:
Нв = hl + hм,
де hl – втрати напору по довжині трубопроводу, hм – втрати напору на подолання місцевих опорів.
Оскільки трубопровід простий (не має розгалужень, d = const), то сумарні втрати можна знайти як
.
Знаходимо значення швидкості руху рідини:
= 3,82 м/с.
Знаходимо режим руху рідини:
=
= 381971
Отже, режим руху – турбулентний. Визначимо вид турбулентного руху:
=
= 764 – 3 вид турбулентного
руху.
Для визначення значення коефіцієнта тертя використаємо формулу Шифрінсона:
= 0,023
Підставивши знайдені значення швидкості, коефіцієнта тертя та параметрів, наданих в умові задачі, отримаємо:
=
26,32 м.
Знайдемо значення втрати напору в одиницях тиску
Па.
2.8. Витікання рідини через насадки і короткі трубопроводи
при постійному напорі

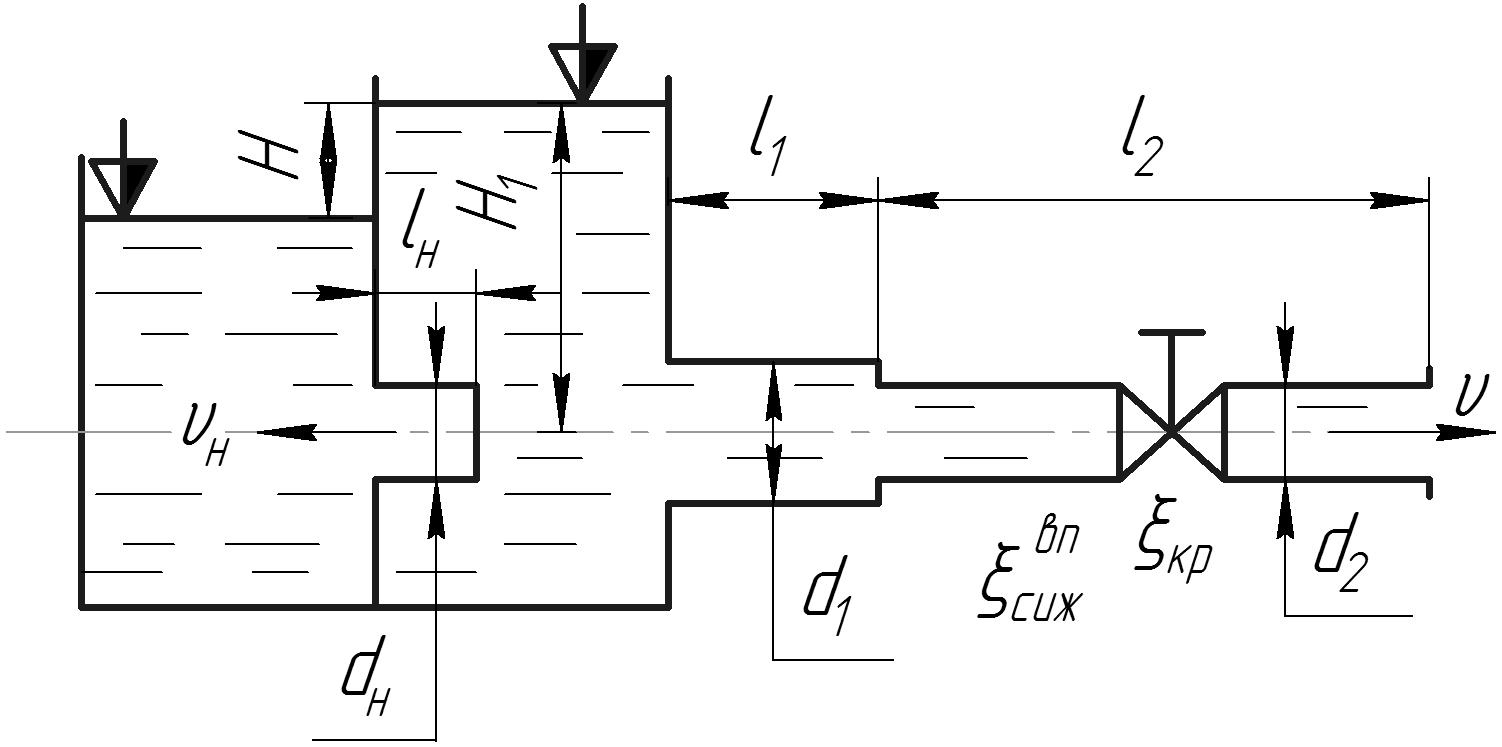

Задача № 2.78. До відкритого резервуару (рис. 2.32) з правої сторони приєднаний короткий стальний трубопровід, який складається з двох ділянок довжиною l1 = 5 м і l2 = 12 м діаметрами d1 = 210-2 м; і d2 = 110-2 м та оснащений краном, коефіцієнт опору якого ξкр = 3.
Рис. 2.32
Вода витікає у вільний простір по короткому трубопроводу під постійним напором Н1 = 2,5 м. З лівої сторони приєднаний внутрішній циліндричний насадок (насадок Борда) діаметром dн = 110-2 м і довжиною lн=5dн з коефіцієнтом витрати μh = 0,71. Коефіцієнти гідравлічного тертя відповідно 1 = 0,025; 2 = 0,03. Витікання відбувається при різниці рівнів в резервуарах Н = 1 м.
Визначити: швидкість v і витрату Q води з короткого трубопроводу, витрату через насадок QH.
Рішення: При рішенні даних задач приймається, що діючий напір витрачається на подолання сумарних перешкод; тоді
.
(1)
Оскільки значення швидкостей v1 і v2 невідомі, то використаємо для рішення умову нерозривності потоку рідини
Q1
= Q2
= v1S1
= v2S2;
звідки
.
(2)
Підставивши даний вираз в (1), можна знайти швидкість на другій ділянці трубопроводу:
.
Знайдемо невідомі складові даного рівняння.
= 3,1410-4
м2;
= 7,8510-4
м2;
= 0;
= 3.
Отже
= 1,116 м/с.
Підставивши в (2), знайдемо швидкість рідини на першій ділянці
= 0,28 м/с.
Значення витрати знайдемо з виразу (2), наприклад, як
Q = Q1 = v1S1 = 0,283,1410-4 = 8,7610-5 м3/с.
Витрату через насадок знайдемо як
;
(3)
де
- діючий напір над насадком. Для нашого
випадку
= H = 1 м. Площа поперечного перерізу
насадка
= 7,8510-5
м2/с.
Підставляючи в (3), отримаємо:
= 310-4
м3/с.
