7.3 Класифікація світильників
У світловому обладнанні виробничих, промислових, адміністративних та інших будівель застосовується велика кількість серій і типорозмірів світильників для різних джерел світла, з різними світлотехнічними та іншими характеристиками, призначених для експлуатації в різноманітних умовах навколишнього середовища.
Основне призначення світлового обладнання (світильника) полягає в перерозподілі світлового потоку джерел світла в необхідних для освітлювальних установок напрямках і захисту ламп, оптичних елементів і електричних апаратів світильників від впливу навколишнього середовища.
вибухозахищені світильники (освітлювальні прилади) для освітлення вибухонебезпечних об'єктів газової, хімічної, нафтопереробної промисловості, а також вугільних шахт;
світильники для адміністративних приміщень;
підвісні промислові світильники (світильники для низьких, середніх і високих приміщень) для виробничих приміщень практично всіх галузей промисловості, з різними видами джерел світла, для експлуатації в приміщеннях з нормальними і агресивними умовами навколишнього середовища;
стельові і настінні світильники пиловологозахищені;
прожектори, в основному це унікальні високоефективні параболокругові і параболоциліндричні прожектори для освітлення відкритих і закритих спортивних споруд, які забезпечують можливість точної передачі кольору, а також для освітлення відкритих просторів і архітектурних об'єктів;
спеціальні світильники (тепличні, місцеві та транспортні);
вуличні світильники і паркові світильники.
7.4 Промислові вибухозахищені світильники
Освітлювальні прилади призначені для загального освітлення приміщень нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної та інших галузей промисловості.

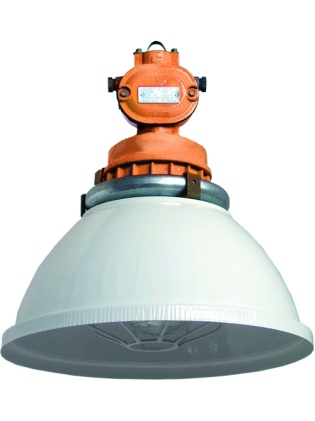

Вибухозахищені світильники ГВП-, ЖВП-, РВП-14В2Ех - освітлювальні прилади рівня захисту 2Ех використовуються для освітлення вибухонебезпечних зон класу 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту.
В
ибухозахищені
світильники також дозволено використовувати
в зонах 21, 22 згідно вимогам ДНАОП
0.00-1.32-01, ПЕУ та інших нормативних
документів у будівлях нафтової,
нафтопереробної, газової, хімічної,
цементної, деревообробної та інших
промислових об'єктах.
Конструкція. Деталі корпусу виготовлені з листової сталі, відбивач з пористого алюмінієвого листа високої чистоти, захисне скло термостійке. Вибухозахищені світильники РВП (ЖВП, ГВП) зміцнюються за допомогою шурупів в отвори підвісної стелі. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ГВП-, ЖВП-, РВП-14В2Ех газорозрядні лампи, цоколь Е27 і Е40, а також інші аналогічні газорозрядні лампи.
Переваги. Індивідуальна компенсація реактивної потужності дає великий коефіцієнт потужності, не менше 0,85; хороша ступінь протекції оптичної системи і апаратури управління.

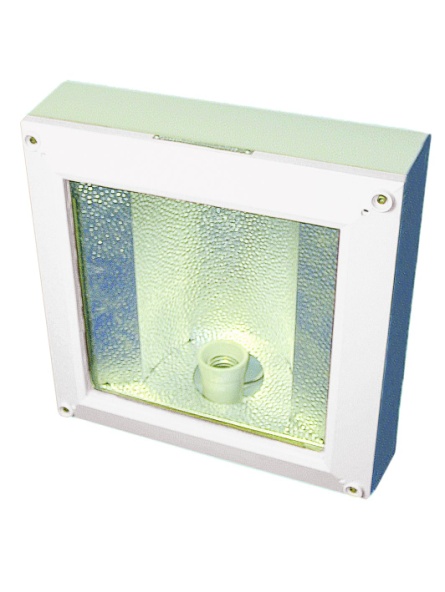

В
ибухозахищені
прожектори ГО, ЖО, РО-17В2Ех
використовуються
для якісного освітлення вибухонебезпечних
зон класу 2 і пожежонебезпечних зон
класів П-1, П-2 у відповідності з маркуванням
по вибухозахисту. Вибухозахищені
прожектори також дозволено використовувати
в зонах 21, 22 згідно вимогам ДНАОП
0.00-1.32-01, ПЕУ та інших нормативних
документів у будівлях нафтової,
нафтопереробної, газової, хімічної,
цементної та інших промислових об'єктах.
Конструкція. Деталі корпусу вибухозахищених прожекторів ГО-, ЖВ-, РО-17В2Ех виготовлені з алюмінієвого сплаву, відбивач із ячеістового алюмінієвого листа високої чистоти, захисне скло - жаростійке, захисна сітка - сталева.
Вибухозахищені прожектори ГО-, ЖВ-, РО-17В2Ех кріпляться на горизонтальній майданчику лірою вниз.
Клас захисту вибухозахищених прожекторів ГО-, ЖВ-, РО-17В2Ех від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених прожекторів ГО-, ЖВ-, РО-17В2Ех газорозрядні лампи, цоколь Е40, а також інші аналогічні газорозрядні лампи.
Переваги. - Немає аналогів на території СНД;
- Більший ступінь захисту оптичної системи і апаратури управління вибухозахищених прожекторів ГО, ЖО, РО;
- Прожектор корозійностійкий, пожежонебезпечний

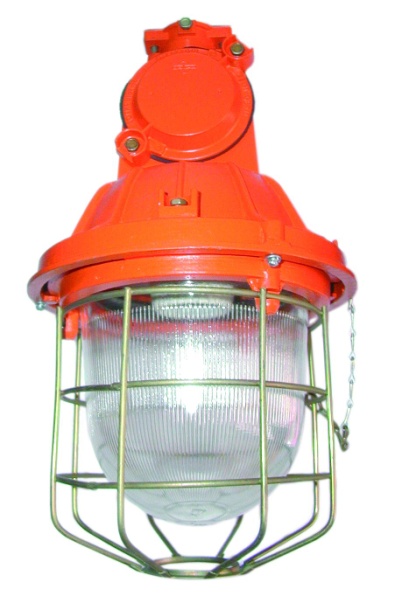

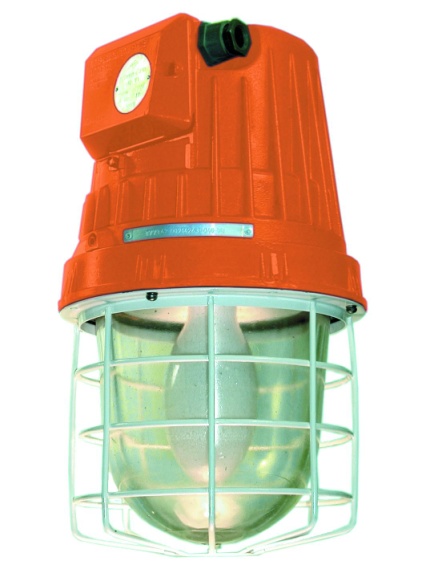

Вибухозахищені світильники ГСП-, ЖСП-, РСП-18ВЕх рівня захисту 1Ех застосовується для якісного освітлення вибухонебезпечних зон класів 1, 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту.
Вибухозахищені світильники ГСП-, ЖСП-, РСП-18ВЕх також дозволено використовувати в зонах 21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних документів у будівлях нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної та інших промислових об'єктах.
Конструкція. Деталі корпусу вибухозахищених світильників ГСП-, ЖСП-, РСП-18ВЕх виготовлені з алюмінієвого сплаву, жаростійке скло з герметичною заробкою в кільце, різьбове з'єднання частин світильника. Вибухозахищені світильники індивідуально кріпляться на вертикальну трубу або вертикальний монтажний профіль, транзитне підключення на гак, вертикальний або горизонтальний монтажний профіль або трубу із зовнішнім діаметром 25-28 мм. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Застосовуються газорозрядні лампи, цоколь Е27 і Е40, а також інші аналогічні газорозрядні лампи.
Переваги. - Індивідуальна компенсація реактивної потужності забезпечує великий коефіцієнт потужності, не менше 0,85;
- Більший ступінь захисту оптичної системи і апаратури управління вибухозахищених світильників ГСП-, ЖСП-, РСП;
- Корозійностійкі матеріали деталей корпусу вибухозахищених світильників ГСП, ЖСП, РСП.

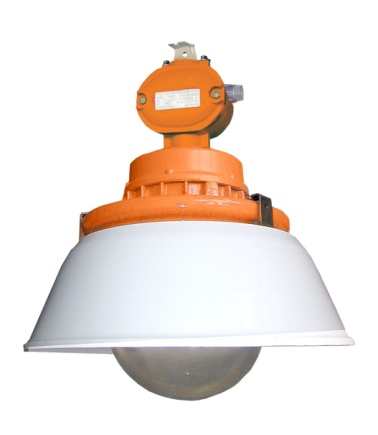

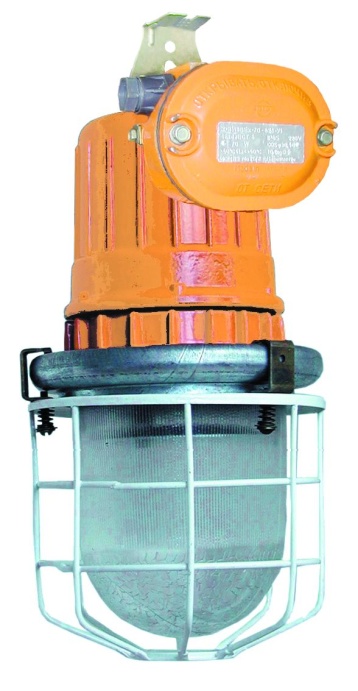

В
ибухозахищені
світильники ГСП, ЖСП, РСП, НСП-11ВЕх
також дозволено використовувати в зонах
21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та
інших нормативних документів у будівлях
нафтової, нафтопереробної, газової,
хімічної, цементної, деревообробної та
інших промислових об'єктах.
Конструкція: Деталі корпусу вибухозахищених світильників виготовлені з алюмінієвого сплаву, світлопроникний захисний ковпак з термостійкого скла, захисна сталева сітка. Вибухозахищені світильники встановлюються на вертикальний або горизонтальний монтажний профіль або горизонтальну монтажну трубу. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ГСП, ЖСП, РСП, НСП-11ВЕх застосовуються лампи розжарювання 150, 200, 300, 500 Вт, газорозрядні лампи, цоколь Е27 і Е40, а також інші аналогічні лампи.
Переваги. - Ввід проводів у вибухонепроникну оболонку виконаний методом заливки компаундом в сталевій різьбовий втулці і вкручений в корпус;
- Індивідуальна компенсація реактивної потужності дає великий коефіцієнт потужності, не менше 0,85;
- Більший ступінь захисту лампи і апаратури управління вибухозахищених світильників ГСП, ЖСП, РСП, НСП-11ВЕх;
- Корозійностійкі матеріали деталей корпусу вибухозахищених світильників ГСП, ЖСП, РСП, НСП-11ВЕх.

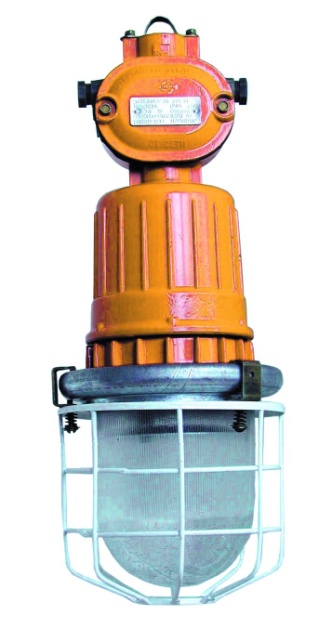

В
ибухозахищені
світильники ЖСП-, РСП-21ВЕх
рівня захисту 1Ех використовується для
якісного освітлення вибухонебезпечних
зон класів 1, 2 і пожежонебезпечних зон
класів П-1, П-2 у відповідності з маркуванням
по вибухозахисту. Вибухозахищені
світильники також дозволено використовувати
в зонах 21, 22 згідно вимогам ДНАОП
0.00-1.32-01, ПЕУ та інших нормативних
документів у приміщеннях нафтової,
нафтопереробної, газової, хімічної,
цементної, деревообробної та інших
промислових об'єктах.
Конструкція: Деталі корпусу вибухозахищених світильників ЖСП, РСП-21ВЕх виготовлені з алюмінієвого сплаву, жаростійке скло з герметичною заробкою в кільце, різьбове з'єднання частин світильника.
Вибухозахищені світильники індивідуально кріпляться на вертикальну трубу або вертикальний монтажний профіль, транзитне підключення на гак, вертикальний або горизонтальний монтажний профіль або трубу із зовнішнім діаметром 25-28 мм. Клас захисту вибухозахищених світильників ЖСП-, РСП-21ВЕх від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЖСП-, РСП-21ВЕх застосовуються газорозрядні лампи, цоколь Е27 і Е40, а також інші аналогічні газорозрядні лампи.
Переваги. Оптимальне співвідношення потужності, температурного класу і ваги; Індивідуальна компенсація реактивної потужності гарантує великий коефіцієнт потужності, не менше 0,85; Вузол введення (вступне відділення) міцно з'єднаний з корпусом світильників ЖСП-, РСП-21ВЕхс допомогою сталевої різьбової втулки (прохідний ізолятор); Корозійностійкі матеріали деталей корпусу вибухозахищених світильників ЖСП-, РСП-21ВЕх.

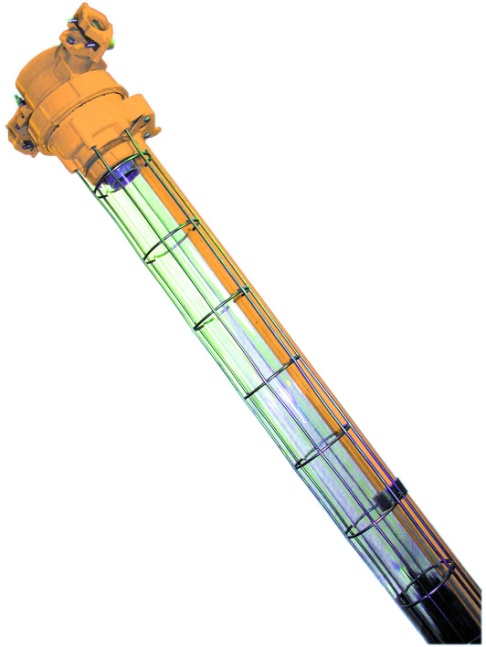

Вибухозахищений світильник ЛПП-05УЕх рівня захисту 1Ех використовується для якісного освітлення вибухонебезпечних зон класів 1, 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту. Вибухозахищені світильники ЛПП-05УЕх допускаються також для застосування в зонах 20, 21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних документів у будівлях нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної, харчової та інших промислових об'єктах.
Конструкція. Корпус вибухозахищених світильників ЛПП-05УЕх виготовлений з екструдованого алюмінієвого профілю, бічні кришки з негорючого пластику, жаростійке захисне скло. Вибухозахищені світильники закріплюються на гак або монтажний профіль. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЛПП-05УЕх люмінесцентні прямі трубчасті лампи типу ЛБ-18, ЛБ-36 і ЛБ-58, цоколь G13, або інші аналогічні люмінесцентні лампи.
П
ереваги.
Електронні пускорегулюючі апарати
високої частоти гарантують великий
коефіцієнт споживання електроенергії
(до 95%) та застосування при низьких
температурах до -20ºС; Високий ступінь
захисту оптичної системи і апаратури
управління вибухозахищеного світильника;
Корозійностійкі матеріали деталей
корпусу вибухозахищеного світильника.

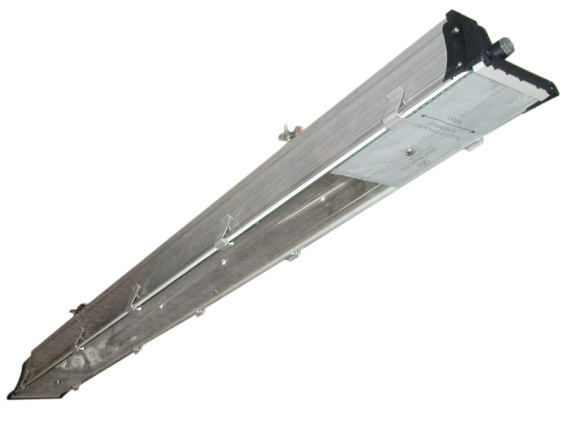

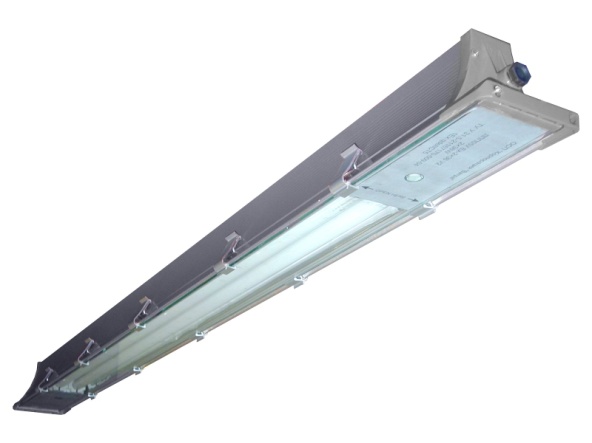

Вибухозахищений світильник ЛПП-08УЕхn рівня захисту 1Ехn використовується для якісного освітлення вибухонебезпечних зон класу 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту. Вибухозахищені світильники ЛПП-08УЕхn допускаються також для застосування в зонах 21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних документів у будівлях нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної, харчової та інших промислових об'єктах.
К
онструкція.
Корпус вибухозахищених світильників
ЛПП-08УЕхn
виготовлений з екструдованого алюмінієвого
профілю, бічні кришки з негорючого
пластику, жаростійке захисне скло.
Вибухозахищені світильники ЛПП-08УЕхn
кріпляться на гаки або монтажний профіль.
Клас захисту вибухозахищених світильників
ЛПП-08УЕхn
від ураження електричним струмом 1 по
ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЛПП-08УЕхn люмінесцентні прямі трубчасті лампи типу ЛБ-18, ЛБ-36 і ЛБ-58, цоколь G13, а також інші аналогічні люмінесцентні лампи.
Переваги: Значно знижена маса світильника в порівнянні з світильником ЛСП-03Вех; Легкий монтаж світильника і заміна джерел світла, зручність обслуговування, велика ергономічність; Корозійностійкі матеріали деталей корпусу вибухозахищених світильників ЛПП; Відсутність горючих елементів дозволяє застосовувати вибухозахищені світильники ЛПП в будь-яких пожежонебезпечних зонах класу П-1.
В
ибухозахищений
світильник ЛСП-03ВЕх
класу захисту 2Ех використовується для
якісного освітлення вибухонебезпечних
зон класу 2 і пожежонебезпечних зон
класів П-1, П-2 у відповідності з маркуванням
по вибухозахисту. Світильники
ЛСП-03ВЕх допускаються також для
застосування в зонах 21, 22 згідно вимогам
ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних
документів у будівлях нафтової,
нафтопереробної, газової, хімічної,
цементної, дерево-обробної, харчової
та інших промислових об'єктах.
Конструкція. Деталі корпусу вибухозахищених світильників ЛСП-03ВЕх виготовлені з алюмінієвого сплаву, пластмаси, сталі, світлопроникний елемент - труба з поліметилметакрилату.
Вибухозахищені світильники ЛСП03ВЕх монтуються за допомогою двох підвісних пристроїв. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЛСП-03ВЕх люмінесцентні прямі трубчасті лампи типу ЛБ-65 і ЛБ-80, цоколь G13, а також інші аналогічні люмінесцентні лампи.
Переваги: індивідуальна компенсація реактивної потужності в вибухозахищених світильниках з двома люмінесцентними лампами гарантує великий коефіцієнт потужності, не менше 0,92; більший ступінь захисту оптичної системи і апаратури управління світильника; корозійностійкі матеріали деталей корпусу.
Вибухозахищений аварійний світильник ЛСП-18УЕх класу захисту 1Ех постійної дії використовується для забезпечення безперебійного освітлення вибухонебезпечних зон класів 1, 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту.
Вибухозахищені світильники ЛСП-18УЕх допускаються також для застосування в зонах 21, 22 за умови дотримання вимог ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних документів у будівлях нафтової, нафтопереробної, газової, хімічної, харчової та інших промислових об'єктах.
Конструкція. Деталі корпусу вибухозахищених світильників ЛСП-18УЕх виготовлені з алюмінієвого сплаву, жаростійке скло з герметичною заробкою в кільце, протекція сталевою сіткою, різьбове з'єднання частин світильника. Вибухозахищені світильники ЛСП-18УЕх монтуються на вертикальний або горизонтальний монтажний профіль.
К
лас
захисту вибухозахищених
світильників ЛСП-18УЕх від ураження
електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЛСП-18УЕх енергозберігаюча компактна люмінесцентна лампа, цоколь GХ24q-3, а також інші аналогічні люмінесцентні лампи.
Переваги: корозійностійкі матеріали деталей корпусу (алюмінієвий сплав та лакофарбове покриття) вибухозахищених світильників ЛСП; високий ступінь протекції люмінесцентної лампи та апаратури; вибухозахищений світильник енергоекономний.
В
ибухозахищені
світильники ЛСР-01
– призначені для освітлення підземних
виробок вугільної промисловості
небезпечних по газу і пилу та інших
вибухонебезпечних приміщень. Вибухозахищені
світильники ЛСР-01-20
(127В)
-
пересувні,
вибухозахищені
світильники
ЛСР-01-40 (220В)
-
стаціонарні.
Конструкція. Деталі корпусу виготовлені з алюмінієвого сплаву, світлопроникний елемент - труба з поліметилметакрилату, автоматичне вимикання струмоведучих вузлів при заміні або пошкодженні лампи. Світильники ЛСР-01 монтуються на гак у горизонтальному положенні з максимальним кутом нахилу ± 15º. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників ЛСР люмінесцентні прямі трубчасті лампи типу ЛБ-20 і ЛБ-40, цоколь G13, а також інші аналогічні люмінесцентні лампи.
Переваги. Рівномірний розподіл світла уздовж осі світильника ЛСР і отже рівномірна яскравість; корозійностійкі матеріали деталей корпусу вибухозахищеного світильника ЛСР; автоматичне вимикання від джерела енергії при заміні люмінесцентної лампи; сертифікат гарантує відповідність вимогам ГОСТів по вибухозахисту.

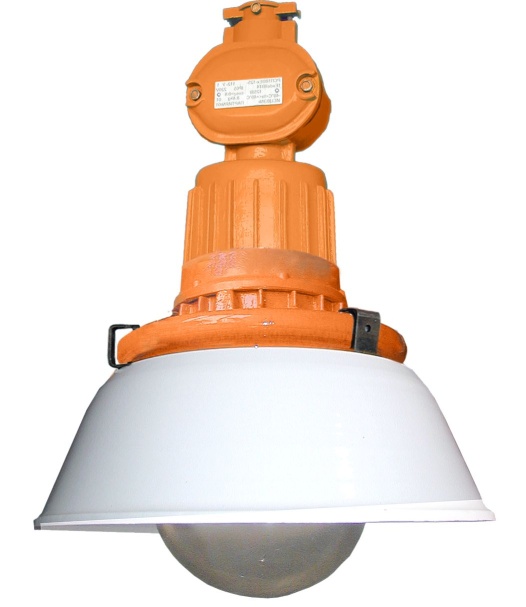

П
ромисловий
вибухозахищений світильник НСП-18ВЕх
класу захисту 1Ех, використовується для
якісного освітлення вибухонебезпечних
зон класів 1, 2 і пожежонебезпечних зон
класів П-1, П-2 у відповідності з маркуванням
по вибухозахисту. Промисловий
вибухозахищений світильник НСП-18ВЕх
також дозволено використовувати в зонах
21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та
інших нормативних документів у будівлях
нафтової, нафтопереробної, газової,
хімічної, цементної, деревообробної,
харчової та інших промислових об'єктах.
Конструкція.Деталі корпусу вибухозахищеного світильника НСП-18ВЕх виготовлені з алюмінієвого сплаву, жаростійке скло з герметичною заробкою в кільце, різьбове з'єднання частин вибухозахищеного світильника НСП-18ВЕх. Вибухозахищені світильники НСП-18ВЕх індивідуально кріпляться на вертикальну трубу або вертикальний монтажний профіль, транзитне кріплення на гак, вертикальний або горизонтальний монтажний профіль або трубу із зовнішнім діаметром 25-28 мм. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників НСП-18ВЕх застосовуються лампи розжарювання 60, 75, 100, 150, 200 Вт, цоколь Е27, а також інші аналогічні лампи розжарювання.
Переваги. Вузол введення (вступне відділення) міцно приєднаний до корпусу за допомогою сталевої різьбової втулки (прохідний ізолятор); ввід проводів у вибухонепроникну оболонку зроблений методом заливки компаундом; корозійностійкі матеріали деталей корпусу.
П
ромисловий
вибухозахищений світильник НСП-21ВЕх
класу захисту 1Ех, використовується для
якісного освітлення вибухонебезпечних
зон класів 1, 2 і пожежонебезпечних зон
класів П-1, П-2 у відповідності з маркуванням
по вибухозахисту. Промисловий
вибухозахищений світильник НСП-21ВЕх
також дозволено використовувати в зонах
21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та
інших нормативних документів у будівлях
нафтової, нафтопереробної, газової,
хімічної, цементної, деревообробної та
інших промислових об'єкта.
Конструкція. Деталі корпусу вибухозахищеного світильника НСП-21ВЕх виготовлені з алюмінієвого сплаву, жаростійке скло з герметичною заробкою в кільце, різьбове з'єднання частин вибухозахищеного світильника НСП-21ВЕх. Індивідуальне кріплення вибухозахищеного світильника НСП-21ВЕх на вертикальну трубу або вертикальний монтажний профіль, транзитне кріплення на гак, вертикальний або горизонтальний монтажний профіль або трубу із зовнішнім діаметром 25-28 мм. Клас захисту вибухозахищених світильників НСП-21ВЕх від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників НСП-21ВЕх застосовуються лампи розжарювання 150, 200, 300 Вт, цоколь Е27, а також інші аналогічні лампи розжарювання.
Переваги.
оптимальне
співвідношення потужності, температурного
класу і ваги; вузол введення (вступне
відділення) міцно приєднаний до корпусу
вибухозахищених світильників за
допомогою сталевої різьбової втулки
(прохідний ізолятор); корозійностійкі
матеріали деталей корпусу вибухозахищених
світильників НСП-2
1ВЕх.
Промисловий вибухозахищений світильник НСП-23 (НСП 23) класу захисту 2Ех використовується для якісного освітлення вибухонебезпечних зон класу 2 і пожежонебезпечних зон класів П-1, П-2 у відповідності з маркуванням по вибухозахисту. Промисловий вибухозахищений світильник НСП-23 також дозволено використовувати в зонах 21, 22 згідно вимогам ДНАОП 0.00-1.32-01, ПЕУ та інших нормативних документів у будівлях нафтової, нафтопереробної, газової, хімічної, цементної, деревообробної та інших промислових об'єктах.
Конструкція Деталі корпусу вибухозахищеного світильника НСП-23 виготовлені з алюмінієвого сплаву, світлопроникний захисний ковпак з термостійкого скла, протекція здійснюється сталевою сіткою. Вибухозахищені світильники НСП-23 (НСП 23) приєднуються на вертикальний або горизонтальний монтажний профіль або горизонтальну (або вертикальну) монтажну трубу. Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла. Для вибухозахищених світильників НСП-23 (НСП 23) застосовуються лампи розжарювання 200 Вт для температурного класу Т2 і потужністю 60 Вт для класу Т3, цоколь Е27, а також інші аналогічні лампи розжарювання.
Переваги. Деталі корпусу вибухозахищених світильників НСП-23 виготовлені з корозійностійких матеріалів - алюмінієвий сплав та лакофарбове покриття.
Таблиця 7.9 - Технічні характеристики світильників ГВП-, ЖВП-, РВП-14В2Ех
Тип світильника |
Напруга, В |
Ступінь захисту |
Лампа |
Крива сила світла |
КПД, % |
Соs φ |
Габарити, DxHxL |
Маса кг |
ГПП-14В-250 |
220 |
ІР65 |
ДРІ |
Л |
70 |
0,85 |
465x465x260 |
15 |
ЖПП-14В-100 |
220 |
ІР65 |
ДНаТ |
Л |
70 |
0,85 |
465x465x260 |
14 |
ЖПП-14В-125 |
220 |
ІР65 |
ДНаТ |
Л |
70 |
0,85 |
465x465x260 |
14 |
РПП-14В-250 |
220 |
ІР65 |
ДРЛ |
Л |
70 |
0,85 |
465x465x260 |
14 |
РПП-14В-250 |
220 |
ІР65 |
ДРЛ |
Л |
70 |
0,85 |
465x465x260 |
15 |
ГВП-14В-100 |
220 |
ІР65 |
ДРІ |
Л |
70 |
0,85 |
465x465x210 |
13 |
ЖВП-14В-150 |
220 |
ІР65 |
ДНаТ |
Л |
70 |
0,85 |
465x465x210 |
12 |
ЖВП-14В-250 |
220 |
ІР65 |
ДНаТ |
Л |
70 |
0.85 |
465x465x210 |
13 |
РВП-14В-125 |
220 |
ІР65 |
ДРЛ |
Л |
70 |
0,85 |
465x465x210 |
12 |
РВП-14В-250 |
220 |
ІР65 |
ДРЛ |
Л |
70 |
0,85 |
465x465x210 |
12 |
Таблиця 7.10 - Технічні характеристики світильників ГО-, ЖО-, РО-17В2Ех
Тип прожектора |
Напруга, В |
Ступінь захисту |
Ступінь і вид вибухо-захисту |
Лампа |
Цоколь |
Кут розсіювання 2а, град., Г/В |
КПД, % |
Сила світла, кКд |
Cosφ |
Габарити, L х В х Н, мм |
Маса, кг |
ГО-17В2Ех-250 |
220 |
ІР65 |
2ЕхеdgllCТ2 |
ДРИ |
Е40 |
124/119 |
70 |
12 |
0,85 |
435x165x560 |
14,6 |
ЖО-17ВЕх-150 |
220 |
ІР65 |
2ЕхеdgllCТ2 |
ДНаТ |
Е40 |
121/104 |
70 |
12 |
0,85 |
435x165x560 |
14 |
ЖО-17В2Ех-250 |
220 |
ІР65 |
2ЕхеdgllCТ2 |
ДНаТ |
Е40 |
125/105 |
70 |
20 |
0,85 |
435x165x560 |
15 |
РО-17В2Ех-250 |
220 |
ІР65 |
2ЕхеdgllCТ2 |
ДРЛ |
Е40 |
120/125 |
70 |
6 |
0,85 |
435x165x560 |
14,6 |
Таблиця 7.11 - Технічні характеристики світильників ГСП-, ЖСП-, РСП-18Вех; ГСП, ЖСП, РСП, НСП-11ВЕх.
Тип світильника |
Напруга, В |
Ступінь захисту |
Ступінь і вид вибухозахисту |
Лампа |
Цоколь |
Крива сила світла |
ККД, % |
Cosφ |
Габарити, LхВхН, мм |
маса, кг |
||||
Dmin |
Dmах |
Нmіп |
Нmах |
min |
max |
|||||||||
ГСП-18ВЕх-100 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДРИ |
Е27 |
М/Д |
70/55 |
0,4 |
205 |
420 |
460 |
540 |
8,4 |
10, |
ЖСП-18ВЕх-70 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДНаТ |
Е27 |
М/Д |
70/55 |
0,4 |
205 |
420 |
460 |
540 |
8,1 |
10, |
ЖСП-18ВЕх-100 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДНаТ |
Е40 |
М/Д |
70/55 |
0,4 |
205 |
420 |
460 |
540 |
8,3 |
10, |
РСП-18ВЕХ-80 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДРЛ |
Е27 |
М/Д |
70/55 |
0,5/0,8 |
205 |
420 |
460 |
540 |
7,7 |
9,9 |
РСП-18ВЕх-125 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДРЛ |
Е27 |
М/Д |
70/55 |
0,5/0,8 |
205 |
420 |
460 |
540 |
8,4 |
10, |
НСП-18ВЕх-60/75 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛН |
Е27 |
М/Д |
70/55 |
- |
205 |
420 |
435 |
455 |
5,6 |
7,6 |
НСП-18ВЕх-100/150 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛН |
Е27 |
М/Д |
70/55 |
- |
205 |
420 |
435 |
445 |
5,4 |
7,6 |
НСП-18ВЕх-200 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛН |
Е27 |
М/Д |
70/55 |
- |
205 |
420 |
435 |
445 |
5,6 |
7,6 |
ГСП-11ВЕх-250 |
220 |
ІР65 |
1ЕхеdgllCТ4 |
ДРИ |
Е40 |
Г/М |
55/70 |
0,8/0,85 |
295 |
570 |
580 |
590 |
18 |
20 |
ЖСП-11ВЕх-100 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
ДНаТ |
Е40 |
Г/М |
55/70 |
0,8/0,85 |
295 |
570 |
580 |
590 |
17 |
19 |
ЖСП-11ВЕх-150 |
220 |
ІР65 |
1ЕхеdgllCТ4 |
ДНаТ |
Е40 |
Г/М |
55/70 |
0,8/0,85 |
295 |
570 |
580 |
590 |
18 |
20 |
РСП-11ВЕх-125 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ДРЛ |
Е27 |
Г/М |
55/70 |
0,8/0,85 |
295 |
570 |
580 |
590 |
18 |
20 |
РСП-11ВЕх-250 |
220 |
ІР65 |
1ЕхеdgllCТ4 |
ДРЛ |
Е40 |
Г/М |
55/70 |
0,8/0,85 |
295 |
570 |
580 |
590 |
19 |
22 |
НСП-11ВЕх-150 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
ЛН |
Е27 |
Г/М |
55/65 |
- |
295 |
570 |
580 |
590 |
14,3 |
16,3 |
НСП-11ВЕх-200 |
220 |
ІР6 |
1ЕхеdgllCТ5 |
ЛН |
Е27 |
Г/М |
55/65 |
- |
295 |
570 |
580 |
590 |
14,3 |
16,3 |
НСП-11ВЕх-300/500 |
220 |
ІР65 |
1ЕхеdgllCТ4 |
ЛН |
Е40 |
Г/М |
55/65 |
- |
295 |
570 |
580 |
590 |
14,3 |
16,3 |
Таблиця 7.12 - Технінчі характеристики світильників ЛПП-05УЕх
Тип світильника |
Напруга, В |
Ступінь захисту |
Ступінь і вид вибухозахисту |
Лампа |
Цоколь |
Крива сила світла |
ККД, % |
Соs φ |
Габарити, L x В x Н, мм |
маса, кг |
ЛПП-05УЕх-1х18 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
190x190x175 |
8 |
ЛПП-05УЕх-1х36 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
1800x190x175 |
10,9 |
ЛПП-05УЕх-1х58 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
2100x190x175 |
12,9 |
ЛПП-05УЕх-2х18 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
1190x190x175 |
8,2 |
ЛПП-05УЕх-2х36 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
1500x190x175 |
11,7 |
ЛПП-05УЕх-2х58 |
220 |
ІР65 |
1ЕхеdgllCТ5 |
ЛБ |
G13 |
Д |
65 |
0,95 |
1800x190x175 |
14 |
Таблиця 7.13 - Технічні характеристики світильників ЛСП-03ВЕх
Тип світильника |
Напруга, В |
Ступінь захисту |
ступінь і вид вибухозахисту |
Лампа |
Цоколь |
Крива сила світла |
КПД, % |
Cosφ |
Габарити, L х В х Н, мм |
маса, кг |
||||
L |
Вmах |
Вmіn |
Н |
max |
min |
|||||||||
ЛСП-03ВЕх-1х65 |
220 |
ІР54 |
2ЕхеdgllCТ5 |
ЛБ |
G13 |
М/Д |
72/62 |
0,4/0,92 |
1695 |
113 |
205 |
390 |
13 |
11 |
ЛСП-03ВЕх-1х80 |
220 |
ІР54 |
2ЕхеdgllCТ4 |
ЛБ |
G13 |
М/Д |
72/62 |
0,4/0,92 |
1695 |
113 |
205 |
390 |
13 |
11 |
ЛСП-03ВЕх-1х65 |
220 |
ІР54 |
2ЕхеdgllCТ5 |
ЛБ |
G13 |
М/Д |
72/62 |
0,4/0,92 |
1695 |
230 |
310 |
405 |
22 |
20 |
ЛСП-03ВЕх-1х80 |
220 |
ІР54 |
2ЕхеdgllCТ4 |
ЛБ |
G13 |
М/Д |
72/62 |
0,4/0,92 |
1695 |
230 |
310 |
405 |
22 |
20 |
Таблиця 7.14 - Технічні характеристики світильників ЛСП-18УЕх
Тип світильника |
Напруга, В |
Ступінь захисту |
Ступінь і вид вибухозахисту |
Час роботи в аварійному режимі, год. |
КПД, % |
Cos φ |
Світловий потік, лм |
Батарея (Ni-Cd) |
Габарити, D х Н, мм |
Маса, кг |
||
Постійний режим |
Аварійний режим |
Напруга, В |
Ємність, Ач |
|||||||||
ЛСП-18УЕх-26-001 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
3 |
70 |
0,55 |
1800 |
250 |
4,8 |
4,0 |
205x450 |
6,5 |
ЛСП-18УЕх-26-002 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
3 |
70 |
0,55 |
1800 |
250 |
4,8 |
4,0 |
210x460 |
7,0 |
ЛСП-18УЕх-26-003 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
3 |
55 |
0,55 |
1800 |
180 |
4,8 |
4,0 |
335x460 |
7,9 |
ЛСП-18УЕх-26-004 |
220 |
ІР65 |
1ЕхеdgllCТ6 |
3 |
55 |
0,55 |
1800 |
180 |
4,8 |
4,0 |
335x450 |
7,4 |
Таблиця 7.15 - Технічні характеристики світильників ЛСР-01
Тип світильника |
Напруга, В |
Ступінь захисту |
ступінь і вид вибухозахисту |
Лампа |
Цоколь |
Крива сила світла |
КПД, % |
Соs φ |
Габарити, LxВxН, мм |
Маса, кг |
ЛСР-01-20 |
127 |
ІР54 |
РВ 1ВА |
ЛБ |
G13 |
М |
70 |
0,4 |
912 х 265 х 205 |
9 |
ЛСР-01-40 |
220 |
ІР54 |
РВ 1ВА |
ЛБ |
G13 |
М |
70 |
0,45 |
1648 х 265 х 205 |
13 |
