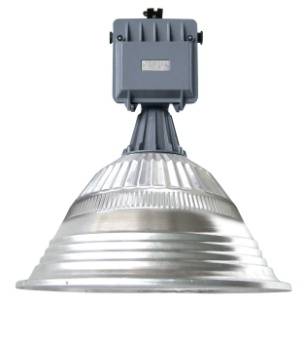

Промислові світильники гсп-, жсп-, рсп-04в
П
ризначення:
використовують для загального освітлення
промислових та інших приміщень
пожежонебезпечних зон класів П-1,
П-2. Промислові світильники зі ступенем
захисту IP54 можуть використовуватися у
вибухонебезпечних зонах класу 22.
Конструкція: деталі корпусу з алюмінію (сплав) і сталі (прокат), відбивач сталевий або алюмінієвий, для IP54 захисне скло - термостійке. Світильники ГСП, ЖСП, РСП монтуються на трос або гак, а також на монтажний профіль (вертикальний або горизонтальний). Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла: газорозрядні лампи (натрієві, металогалогенні, ртутні), цоколь Е40, а також інші аналогічні лампи.
Переваги: матеріали деталей корпусу стійки до корозії (сплав алюмінію та лакофарбове покриття); висока ступінь протекції оптичної системи і апаратури управління, індивідуальна компенсація реактивної потужності створює великий коефіцієнт потужності (не менше 0,85).

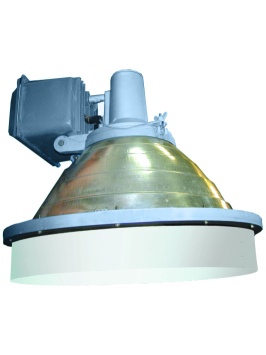

Промислові світильники ГСП-, РСП-20В
П
ризначення:
застосовують для загального освітлення
виробничих приміщень металургійної
промисловості (доменні, сталеплавильні,
холодно- і гарячепрокатні цеха),
коксохімічні, цементні і тому подібні
виробничі об'єкти пожежонебезпечних
зон класів П-1, П-2.
Промислові світильники ГСП, РСП зі ступенем захисту IP64 можуть використовуватися у вибухонебезпечних зонах класу 22.
Конструкція: корпусні деталі з алюмінієвого сплаву, відбивач із алюмінієвого листа, захисна сітка для IP23 сталева, для IP64 жаростійке захисне скло, пилозахисний елемент і повітряний фільтр для IP64. Промислові світильники ГСП, РСП монтуються на горизонтальну монтажну поверхню (настановна висота від 15 до 40 м). Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла: газорозрядні лампи металогалогенні, ртутні, цоколь Е40, а також інші аналогічні лампи.
Переваги: світильники потужністю 2000 Вт (IP64) не мають аналогів;
в конструкцію включений пилозахисний елемент і повітряний фільтр; індивідуальна компенсація реактивної потужності створює високий коефіцієнт потужності (не менше 0,85); спеціальна конструкція відбивача здатна концентрувати світловий потік у межах малих тілесних кутів; матеріали стійкі до атмосферних впливів, пожежобезпечні.

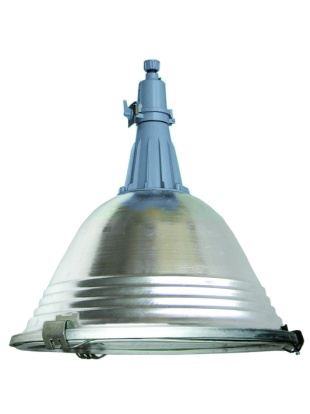

Промисловий світильник ЖСП-24В
Призначення: використовують для загального освітлення промислових виробничих приміщень, а також цехів металургійної промисловості пожежонебезпечних зон класів П-1, П-2. Промислові світильники ЖСП зі ступенем захисту IP54 використовують у вибухонебезпечних зонах класу 22.
Конструкція: деталі корпусу з екструдованого анодованого алюмінієвого сплаву, відбивач з алюмінію, для IP54 жаростійке захисне скло, захисна сітка сталева. Світильник монтується на будь-який монтажний профіль (вертикальний або горизонтальний). Клас захисту від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Д
жерела
світла:
газорозрядні лампи натрієві, цоколь і
Е40, а також інші аналогічні лампи.
Переваги: більший ступінь протекції оптичної системи і апаратури управління; матеріали деталей корпусу стійки до корозії (сплав алюмінію і алюмінієвий профіль); індивідуальна компенсація реактивної потужності створює великий коефіцієнт потужності (не менше 0,85); конструкція компактніша, зручний у монтажі, сучасний дизайн.

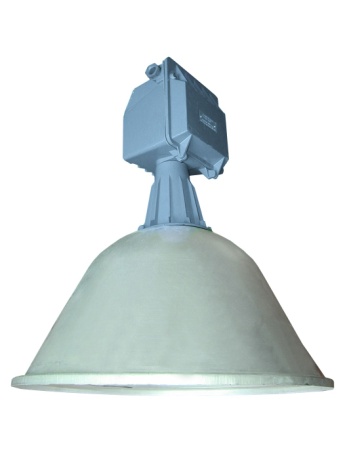

Промислові світильники РСП-08В
П
ризначення:
застосовують для загального освітлення
металургійних (доменні, сталеплавильні,
ковальські, холодно-і гарячепрокатні
цеха) та інших приміщень пожежонебезпечних
зон класів П-1, П-2.
Промислові
світильники РСП зі ступенем захисту
IP54 застосуються у вибухонебезпечних
зонах класу 22.
Конструкція: деталі корпусу з алюмінію (сплав), відбивач з алюмінію, для IP54 жаростійке захисне скло. Промислові світильники РСП монтуються на трос або гак, а також на монтажний профіль (вертикальний або горизонтальний). Клас захисту промислових світильників РСП від ураження електричним струмом 1 по ГОСТ 12.2.007.0.
Джерела світла: газорозрядні лампи ртутні, цоколь Е40, а також інші аналогічні лампи.
Переваги: висока ступінь протекції оптичної системи і апаратури управління; матеріали деталей корпусу стійки до корозії (сплав алюмінію та лакофарбове покриття); індивідуальна компенсація реактивної потужності створює великий коефіцієнт потужності (не менше 0,85).
Промисловий світильник РСП-10В
Призначення: використовують для загального освітлення виробничих приміщень металургійної промисловості (доменні, сталеплавильні, холодно-і гарячепрокатні цеха), коксохімічні, цементні і тому подібні заводи пожежонебезпечних зон класів П-1, П-2. Промисловий світильник РСП зі ступенем захисту IP64 застосуються у вибухонебезпечних зонах класу 22.
К
онструкція:
деталі корпусу з алюмінію (сплав),
відбивач з алюмінію, захисна сітка для
IP23
сталева, для IP64
жаростійке захисне скло, пилозахисний
елемент і повітряний фільтр. Світильники
монтуються на трубу або монтажний
профіль, розташований вертикально.
Клас
захисту від ураження електричним струмом
1 по ГОСТ 12.2.007.0.
Джерела світла: газорозрядна лампа ртутна ДРЛ-1000, цоколь Е40, а також інші аналогічні лампи.
Переваги: індивідуальна компенсація реактивної потужності створює великий коефіцієнт потужності не менше 0,85; в конструкцію включений пилозахисний елемент і повітряний фільтр; матеріали промислового світильника РСП стійкі до атмосферних впливів.
Промислові світильники РСП-12, РСП-16
Призначення: використовують для загального освітлення запилених і вологих промислових та інших приміщень вибухонебезпечної зони класу 22 і пожежонебезпечних зон класів П-1, П-2.
К
онструкція:
деталі корпусу з алюмінію (сплав),
відбивач сталевий або алюмінієвий. Промислові
світильники РСП монтуються на трубу
або монтажний профіль. Клас
захисту промислового світильника РСП
від ураження електричним струмом 1 по
ГОСТ 12.2.007.0.
Джерела світла: газорозрядні лампи ртутні, цоколь Е40, а також інші аналогічні лампи.
Переваги: матеріали деталей корпусу стійки до корозії (сплав алюмінію та лакофарбове покриття); наявність фільтруючого елемента в корпусі світильника РСП; при використанні лампи розжарювання, споживана потужність на 40% вище, на відміну від світильника РСП (джерело світла - ртутна лампа).
Таблиця 7.31 – Технічні характеристики світильників ГСП-17В, ЖСП-24В
Тип світильника |
Напруга, В |
Ступінь захисту |
Лампа |
Цоколь |
Крива сила світла |
ККД, % |
Соs φ |
Габарити, DхН, мм |
Маса, кг |
ГСП-17В-700 |
220 |
ІР23 |
ДРИ |
Е40 |
Г |
70 |
0,55/0,85 |
580x770 |
12 |
220 |
ІР54 |
ДРИ |
Е40 |
Г |
65 |
0,55/0,85 |
620x785 |
15 |
|
ЖСП-24В-600 |
220 |
ІР23 |
SON-T-Plus |
Е40 |
К/Т |
75 |
0,85 |
580x600 |
12,2 |
220 |
ІР54 |
Е40 |
К/Г |
65 |
0,85 |
600x615 |
15,5 |
||
ЖСП-24В-400 |
220 |
ІР23 |
ДНаТ, LU-Т, SON-T-Plus |
Е40 |
К/Г |
75 |
0,85 |
580x555 |
10,8 |
220 |
ІР54 |
Е40 |
К/Г |
65 |
0,85 |
600x570 |
14,1 |
Таблиця 7.32 – Технічні характеристики світильників ГСП-09В, ЖСП-09В, РСП-10В
Тип світильника |
Напруга, В |
Ступінь захисту |
Лампа |
Цоколь |
Крива сила світла
|
ККД, % |
Соs φ |
Габарити, DхН, мм |
Маса ОП, кг |
Маса БП, кг |
|
min |
mах |
||||||||||
ГСП-09В-700 |
380 |
ІР23 |
ДРИ |
Е40 |
Г |
75 |
0,85 |
580x710 |
5 |
6,5 |
23 |
380 |
ІР64 |
ДРИ |
Е40 |
Г |
65 |
0,85 |
600x830 |
8,5 |
10,5 |
23 |
|
ГСП-09В-1000 |
380 |
ІР23 |
ДРИ |
Е40 |
Г |
75 |
0,85 |
580x710 |
5 |
6,5 |
23 |
380 |
ІР64 |
ДРИ |
Е40 |
Г |
65 |
0,85 |
600x830 |
8,5 |
10,5 |
23 |
|
ГСП-09В-2000 |
380 |
ІР23 |
HQJ-T-2000W/N |
Е40 |
Г |
75 |
0,85 |
580x710 |
5 |
- |
23 |
ЖСП-09В-1000 |
220 |
ІР23 |
КАУ-Т |
Е40 |
Г |
75 |
0,85 |
580x710 |
5 |
6,5 |
23 |
220 |
ІР64 |
МАУ-Т |
Е40 |
Г |
65 |
0,85 |
600x830 |
8,5 |
10,5 |
23 |
|
РСП-10В-1000 |
220 |
ІР23 |
ДРЛ |
Е40 |
Г |
75 |
0,85 |
580x620 |
5 |
23 |
|
220 |
ІР64 |
ДРЛ |
Е40 |
Г |
65 |
0,85 |
600x750 |
8,5 |
23 |
Таблиця 7.33 – Технічні характеристики світильників ГСП-, ЖСП-19В, ГСП-, ЖСП-20В
Тип світильника |
Напруга, В |
Ступінь захисту |
Лампа |
Цоколь |
Крива сила світла |
ККД, % |
Соs φ |
Габарити, D x H x L |
Маса кг |
|
ГСП-19В-700 |
380 |
ІР-64 |
ДРИ |
Е40 |
Г |
65 |
0,85 |
600x620x720 |
29 |
|
380 |
ІР-23 |
ДРИ |
Е40 |
Г |
75 |
0,85 |
580x500x720 |
25 |
||
ГСП-19В-1000 |
380 |
ІР-64 |
ДРИ |
Е40 |
Г |
65 |
0,85 |
600x620x720 |
29 |
|
380 |
ІР-23 |
ДРИ |
Е40 |
Г |
75 |
0,85 |
580x500x720 |
25 |
||
ЖСП-19В- 1000 |
220 |
ІР-64 |
NAV-Т |
Е40 |
Г |
65 |
0,85 |
600x620x720 |
29 |
|
220 |
ІР-23 |
NAV-Т |
Е40 |
Г |
75 |
0,85 |
580x500x720 |
25 |
||
ГСП-20В-2000 |
380 |
ІР-64 |
ДРІ, НQІ-Т- 2000-W/N* |
Е40 |
K |
65 |
0,85 |
710x600 |
32 |
|
РСП-20В-1000 |
380 |
ІР-23 |
|
Е40 |
К |
75 |
0,85 |
710x720 |
36 |
|
220 |
ІР-64 |
ДРЛ |
Е40 |
Г |
65 |
0,85 |
710x600 |
|
||
220 |
ІР-23 |
ДРЛ |
Е40 |
Г |
75 |
0,85 |
710x720 |
|
Таблиця 7.34 – Технічні характеристики світильників РСП-08В
Тип світильника |
Напруга,В |
Ступінь захисту |
Лампа |
Цоколь |
Крива сила світла
|
ККД, % |
Соs φ |
Габарити, DхН, мм |
Маса, кг |
|
mіn |
mах |
|||||||||
РСП-08В-700 |
220 |
ІР23 |
ДРЛ |
Е40 |
Г/Д |
70 |
0,5/0,85 |
580x770 |
11 |
12,5 |
220 |
ІР54 |
ДРЛ |
Е40 |
Г/Д |
65 |
0,5/0,85 |
620x785 |
14,5 |
16 |
Таблиця 7.35 – Технічні характеристики світильників ГСП-, ЖСП-, РСП- 04В
Тип світильника
|
Напруга, В
|
Ступінь захисту
|
Лампа
|
Цоколь
|
Крива сила світла
|
ККД, %
|
Соs φ |
Габарити, DхН, мм
|
Маса,кг |
|
min |
mах |
|||||||||
ГСП-04В-250 |
220 |
ІР23 |
ДРИ |
Е40 |
Г/К |
65 |
0,55/0,85 |
420x640 |
8 |
9 |
220 |
ІР54 |
ДРИ |
Е40 |
Г/К |
60 |
0,55/0,85 |
450x655 |
10 |
11 |
|
220 |
ІР23 |
ДРИ |
Е40 |
К |
65 |
0,85 |
580x730 |
9,5 |
- |
|
220 |
ІР54 |
ДРИ |
Е40 |
К |
60 |
0,85 |
620x745 |
13 |
- |
|
ГСП-04В-400 |
220 |
ІР23 |
ДРИ |
Е40 |
Д/Г |
65 |
0,45/0,85 |
580x730 |
11 |
9,5 |
220 |
ІР54 |
ДРИ |
Е40 |
Д/Г |
60 |
0,45/0,85 |
620x745 |
13 |
14,5 |
|
220 |
ІР23 |
ДРИ |
Е40 |
К |
65 |
0,85 |
580x730 |
9,5 |
- |
|
220 |
ІР54 |
ДРИ |
Е40 |
К |
60 |
0,85 |
620x745 |
13 |
- |
|
ЖСП-04В-250 |
220 |
ІР23 |
ДНаТ |
Е40 |
Д/Г |
65 |
0,4/0,85 |
420x640 |
9,5 |
10,5 |
220 |
ІР54 |
ДНаТ |
Е40 |
Д/Г |
60 |
0,4/0,85 |
450x655 |
11 |
12 |
|
220 |
ІР23 |
ДНаТ |
Е40 |
К |
65 |
0,85 |
580x730 |
9,5 |
- |
|
220 |
ІР54 |
ДНаТ |
Е40 |
К |
60 |
0,85 |
620x745 |
13 |
- |
|
ЖСП-04В-400 |
220 |
ІР23 |
ДНаТ |
Е40 |
Г/К |
65 |
0,4/0,85 |
580x730 |
11,5 |
13 |
220 |
ІР54 |
ДНаТ |
Е40 |
Г/К |
60 |
0,4/0,85 |
620x745 |
15 |
16,5 |
|
220 |
ІР23 |
ДНаТ |
Е40 |
К |
65 |
0,85 |
580x730 |
11,5 |
- |
|
220 |
ІР54 |
ДНаТ |
Е40 |
К |
60 |
0,85 |
620x745 |
15 |
- |
|
РСП-04В-250 |
220 |
ІР23 |
ДРЛ |
Е40 |
Д/Г |
60/65 |
0,55/0,85 |
420x640 |
8,5 |
9,5 |
220 |
ІР54 |
ДРЛ |
Е40 |
Д/Г |
60 |
0,55/0,85 |
450x655 |
10 |
11 |
|
220 |
ІР23 |
ДРЛ |
Е40 |
К |
65 |
0,85 |
580x730 |
9,5 |
- |
|
220 |
ІР54 |
ДРЛ |
Е40 |
К |
60 |
0,85 |
620x745 |
13 |
- |
|
РСП-04В-400 |
220 |
ІР23 |
ДРЛ |
Е40 |
Д/Г |
65/70 |
0,55/0,85 |
580x730 |
9 |
10,5 |
220 |
ІР54 |
ДРЛ |
Е40 |
Д/Г |
60 |
0,55/0,85 |
620x745 |
12,5 |
14 |
|
220 |
ІР23 |
ДРЛ |
Е40 |
К |
65 |
0,85 |
580x730 |
9 |
- |
|
220 |
ІР54 |
ДРЛ |
Е4О |
К |
60 |
0,85 |
620x745 |
12,5 |
- |
Таблиця 7.36 – Технічні характеристики світильників НСП-, РСП-20, РСП-12, РСП-16
Тип світильника |
Напруга, В |
Ступінь захисту |
Лампа |
Цоколь |
Крива сила світла
|
ККД, % |
Соs φ |
Габарити, DхН, мм |
Маса ОП, кг |
Маса ПРА, кг
|
Висота установи, м
|
|
mіn |
mах |
|||||||||||
НСП-20-500 |
220 |
ІР23 |
ЛН |
Е40 |
Д/Г |
80 |
- |
420x480 |
2,2 |
3,2 |
- |
5...10 |
220 |
ІР54 |
ЛН |
Е40 |
Д/Г |
75 |
- |
450x495 |
4,2 |
5,2 |
- |
5...10 |
|
НСП-20-1000 |
220 |
ІР23 |
ЛН |
Е40 |
Д/Г |
80 |
- |
580x580 |
5 |
6,4 |
- |
5...10 |
РСП-20-250 |
220 |
ІР23 |
ДРЛ |
Е40 |
Д/Г |
75 |
0,5 |
420x480 |
2,2 |
3,2 |
4,5 |
5...10 |
220 |
ІР54 |
ДРЛ |
Е40 |
Д/Г |
70 |
0,5 |
450x495 |
4,2 |
5,2 |
4,5 |
5...10 |
|
РСП-20-400 |
220 |
ІР23 |
ДРЛ |
Е40 |
Д/Г |
75 |
0,5 |
580x565 |
5 |
6,4 |
6 |
5...10 |
РСП-16-400 |
220 |
ІР54 |
ДРЛ |
Е40 |
Д |
70 |
0,5 |
620x580 |
6,9 |
8,4 |
6 |
8...15 |
РСП-20-700 |
220 |
ІР23 |
ДРЛ |
Е40 |
Д/Г |
70 |
0,5 |
580x605 |
5,2 |
6,5 |
7,5 |
10...20 |
РСП-12-700 |
220 |
ІР54 |
ДРЛ |
Е40 |
Д |
70 |
0,4 |
620x620 |
7 |
8,5 |
7,5 |
8...15 |
