ВСТУП
Площа паводконебезпечних територій в Україні становить 27% від загальної її площі. До них відносяться Карпати та прилеглі до них передгірські райони, Полісся, придунайські та придністровські землі. Паводки призводять до затоплення значних територій, ерозії берегів, замулення поверхні ґрунту та інших негативних наслідків. Для захисту території від затоплення під час проходження паводків найбільш надійними є інженерні методи захисту: обвалування територій, регулювання русел і стоку річок, захист від ерозії.
В Україні розроблені державні програми захисту від негативної дії води. Так постановою Кабінету Міністрів України від 24.10.2001 р. №1388 схвалена «Програма комплексного протипаводкового захисту в басейні р. Тиса у Закарпатській області на 2002-2006 роки та прогноз до 2015 року». Програмою передбачається розробка комплексу протипаводкових заходів, таких як огородження територій, берегоукріплення, регулювання русел річок, регулювання стоку річок шляхом створення протипаводкових польдерів та ємностей, тощо. Деякі питання проектування на плані та розрахунку основних протипаводкових споруд розглядаються в даних методичних вказівках.
Склад та оформлення курсового проекту
Методичні вказівки призначені для надання допомоги студентам денної та заочної форми навчання спеціальності 8.06010304 «Гідротехніка» при виконанні курсового проекту «Захист території від затоплення паводковими водами» з дисципліни «Інженерний захист від негативної дії води».
При виконанні курсового проекту студенти повинні оволодіти сучасними методами проектування на плані та розрахунку різних протипаводкових об’єктів і протипаводкових гідротехнічних споруд з метою надійного захисту територій від затоплення, ерозії та інше.
Під час розрахунків і оформленні пояснювальної запаски та технічних креслень необхідно користуватися державними та галузевими стандартами, нормативними документами. Курсовий проект складається з пояснювальної записки та графічної частини. Обсяг пояснювальної записки 25…30 сторінок формату А4. До складу записки також входять план об’єкта на листі паперу та повздовжній профіль споруди на міліметровому папері.
Склад пояснювальної записки курсового проекту:
Вступ;
1. Природні умови території;
2. Необхідність проектування та склад протипаводкових споруд;
3. Визначення розрахункових витрат;
4. Розрахунок прокопу;
5. Проектування перемички;
6. Проектування захисної дамби;
7. Розрахунок кріплення укосів дамби;
8. Проектування напівзагат;
9. Проектування берегоукріплення.
Література
Склад графічної частини курсового проекту:
1. План протипаводкових споруд в М 1:2000 (аркуш паперу А2);
2. Повздовжній профіль дамби в М 1:2000 (аркуш міліметрового паперу формату А2).
Під час виконання проекту викладач може дещо змінювати структуру пояснювальної записки та назву розділів залежно від природних умов території.
Таблиця розподілу балів для оцінювання курсового проекту
Критерії оцінювання |
Кількість балів |
Відповідність завданню та вимогам нормативної літератури, методичних рекомендацій, наявність помилок |
40 |
Якість оформлення пояснювальної записки і графічної частини |
20 |
Захист курсового проекту |
40 |
Разом |
100 |
РЕКОМЕНДАЦІЇ ДО ВИКОНАННЯ
КУРСОВОГО ПРОЕКТУ
ВСТУП
У вступній частині слід коротко викласти причини затоплення території, негативні економічні, екологічні і соціальні наслідки затоплення. Необхідно вказати мету проекту та задачі, що вирішуються.
1. ПРИРОДНІ УМОВИ ТЕРИТОРІЇ
Вказують місцезнаходження об’єкта, наявність транспортних комунікацій. Наводять коротку кліматичну, топографічну та гідрографічну, гідрологічну, геологічну характеристику території. При цьому використовують вихідні дані та довідкову літературу.
2. НЕОБХІДНІСТЬ ПРОЕКТУВАННЯ ТА СКЛАД ПРОТИПАВОДКОВИХ СПОРУД
В цьому розділі вказують можливі негативні наслідки паводків на території. За основу беруть наслідки катастрофічних паводків 1998 р. і 2001р. в Закарпатті, що призвели до затоплення населених пунктів, присадибних ділянок, сільськогосподарських угідь. Відбулась руйнація житлових, виробничих, адміністративних будівель, шосейних і залізничних доріг, ліній зв’язку, електропередач, об’єктів газо- і водопостачання, гідротехнічних, водогосподарських та інших об’єктів. Постраждали ґрунти, фауна і флора, населення.

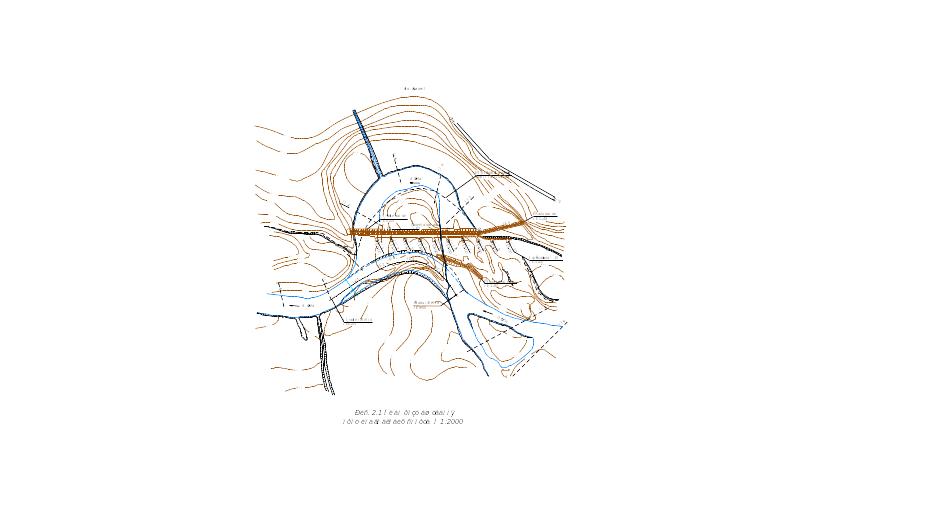

За результатами обстеження характеру і обсягу руйнувань, зафіксованого комісією після проходження паводка, а також аналізу матеріалів інженерних вишукувань в курсовому проекті призначається необхідний склад протипаводкових споруд на постраждалій території. План розташування протипаводкових споруд наведений на рис. 2.1
