ОТЧЕТ
по лабораторной работе №8 на тему:
«Освидетельствование технического состояния конструкций здания»
Отчет выполнил
студент Бурмин А.В.
шифр 210199
201 учебной группы 4-го курса
Специальности
«Промышленное и гражданское строительство»
Проверил Рудомин Е.Н.
Рязань 2013
Лабораторная работа № 8
Освидетельствование технического состояния конструкций здания
Цель и задачи работы
Ознакомление с методикой экспериментальной оценки состояния и работоспособности элементов сооружения, основанной на применении неразрушающих методов контроля.
Задачи работы:
Определение количества параметров неразрушающего контроля, необходимого и достаточного для оценки несущей способности конструкции.
Выбор наиболее эффективных методов и средств неразрушающего контроля.
Овладение необходимыми навыками при работе с аппаратурой и при проведении соответствующих измерений.
Составление заключения о возможности дальнейшей эксплуатации конструкций.
Оборудование:
Рулетки, линейки, ультразвуковой тестер УК1401, микроскоп МПБ-3, лазерный дальномер.
Краткие теоретические сведения методики обследования конструкций
Натурные обследования представляют собой комплекс мероприятий, позволяющих дать общую объективную оценку технического состояния конструкций, зданий и сооружений на основе выполненных инструментальных измерений. Обследование проводится при приемке строительного объекта в эксплуатацию, при эксплуатации, когда решается вопрос о реконструкции или капитальном ремонте объекта, в аварийных ситуациях.
Обследование строительных конструкций осуществляется на основе задания и включает в себя следующие этапы:
Предварительный визуальный осмотр с целью ознакомления с объектом исследования, выявления возможных аварийных участков, определения действительного возраста, наличия технической документации.
Составление программы обследования с обязательными мероприятиями по технике безопасности при проведении работ.
Изучение всей имеющейся по объекту технической документации
Изучение условий эксплуатации, технологии производства, температурно-влажностного режима, агрессивности среды.
Геологические и гидрогеологические исследования
Геодезические работы по определению положения здания и его частей (отметки, крены и т. д.).
Обмер конструкций, узлов и элементов с целью проверки соответствия фактических размеров проектным. При отсутствии проектной документации – составление обмерочных чертежей конструкций, узлов, планов, разрезов, фасадов здания или сооружения, фотографирование их.
Детальный осмотр элементов объекта с выявлением износа, дефектов, повреждений конструкций, составлением дефектных ведомостей. Анализ причин.
Оценка прочностных свойств материалов, примененных в конструкциях.
Выявление действительной расчетной схемы здания в целом и его отдельных конструкций. Определяют характер закрепления концов стержней, неразрезность, тип опор, возможность совместной пространственной работы ряда конструкций, пространственной работы здания в целом.
Проверочные расчеты конструкций, узлов, стыков, соединений с учетом реальных расчетных схем, нагрузок, ослаблений сечений, кривизны элементов и других дефектов конструкций.
Испытание конструкций пробной нагрузкой.
Составление заключения о техническом состоянии конструкции или технического паспорта на объект исследования.
Разработка рекомендаций по дальнейшей нормальной эксплуатации конструкций и, при необходимости, вариантов усиления конструкций или узлов и здания в целом.
2 . Рекомендации по определению наиболее уязвимых мест в конструкциях
Рисунок 1 – Наиболее уязвимые места в конструкциях:
1 – в фундаментах и стенах подвала;
2 – в стенах;
3 – в перекрытиях;
4 – в крыше.
В фундаментах и стенах подвала – в зонах увлажнения и промерзания грунтов, сопряжения стен с отмосткой, вертикальной и горизонтальной гидроизоляции, в местах ввода коммуникаций и проемов.
В стенах – в местах прохождения водосточных труб и воронок, карнизов, выступов, балконов, подоконников, в стыках панелей, простенках нижних этажей.
В перекрытиях – в зонах прохождения трубопроводов, швах, узлах опирания, зонах с максимальными усилиями.
В крышах – в местах прохождения водостоков, ендовах, местах сопряжения с трубами и другими надстройками, в узлах заделки деревянных и металлических конструкций в стены, у парапетных стенок и др.
Н
аблюдение
за развитием трещин производится с
помощью, установленных на них маяков
(гипсовых,
стеклянных, металлических и др.)
в специальном
журнале фиксируют номер маяка, дату
установки, ширину трещины, вычерчивают
схему расположения маяков. При разрыве
маяка, его меняют на другой и это
продолжается до ликвидации причин
появления трещин.

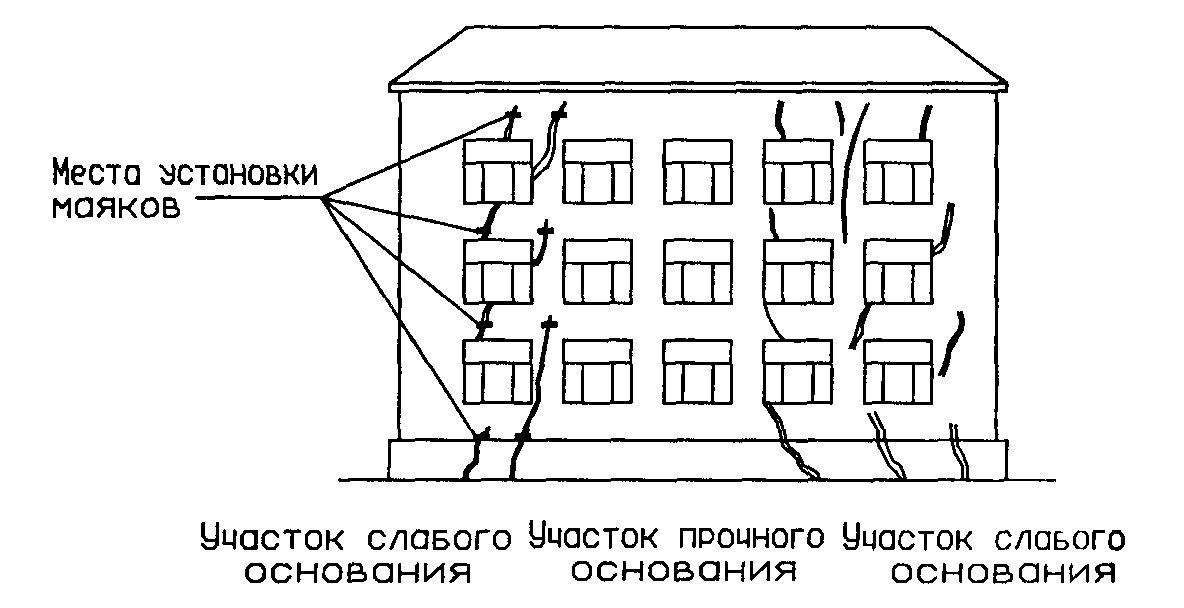

Рисунок 2 – Дефекты здания и места установки маяков
