1 Вступ

По завданню на курсове проектування вимагається розробити редуктор циліндричний однступінчастий приводу стрічкового конвеєра.

Редуктор – це механізм, який складається з зубчастих або черв‘ячних передач, виконаний у вигляді окремого агрегату, який слугує для передачі обертального руху від вала двигуна до валу робочої машини. Кінематична схема приводу може включати, крім редуктора, відкриті зубчасті передачі, ланцюгові чи пасові передачі.

Редуктор призначений для зниження кутової швидкості та підвищення обертаючого моменту веденого валу в порівнянні з ведучим. Механізм для підвищення кутової швидкості виконаний у вигляді окремих агрегатів які називають прискорювачами або мультиплікаторами.

Редуктор складається з корпуса (стального, чавуного або литого), в якому знаходяться елементи передачі – зубчасті колеса, вали, підшипники і т.д.

Редуктори класифікуються за такими ознаками: тип передачі (зубчасті, черв‘ячні, зубчасто-черв‘ячні); тип зубчастих коліс (циліндричні, конічні, конічно-циліндричні); число ступенів (одноступінчасті, багатоступінчасті); особливостями кінематичної схеми (розвернута, співвісна); відносному розташуванні валів редуктора в просторі (горизонтальні та вертикальні).

2 Технічно-розрахунковий розділ

2.1 Вихідні дані

1. Тягове зусилля стрічки F=4 кН;

2. Швидкість стрічки V =0,83 м ∕с;

3. Діаметр барабана D=230мм;

4. Навантаження нереверсивне близьке до постійного;

5. Час дії приводу L=6 років.

6.Допустиме відхилення кутової швидкості тягового ланцюга

δ = 5 %

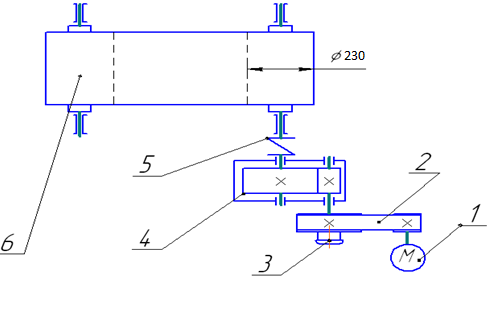

Кінематична схема приводу редуктора зображено на рисунку 2.1

1 - електродвигун; 2 -пасова передача; 3 -муфта запобіжна;

4 –редуктор вертикальний прямозубий; 5 – муфта пружна;

6 - змішувач

Рисунок 2.1 — Кінематична схема приводу стрічкового конвеєра.

2.2 Вибір електродвигуна та кінематичний розрахунок

2.2.1 Загальний коефіцієнта корисної дії (ККД) приводу визначаємо по формулі:

η = η₁ ∙ η₂ ∙ η₃² ∙ η₄² · η₅², (2.1)

де η₁=0,95 - ККД, поліклинопасової передачі, /1/, с.5, табл.1.1;

η₂=0,98 - ККД, зубчастої передачі в закритому корпусі;

η₃=0,99-ККД, враховуючи втрати пари підшипників кочення;

η₄=0,98 - ККД, втрати з’єднальної муфти.

η =0,95• 0,98• •0,98=0,89

2.2.2 Потужність на тихохідному валу:

Р₂ = F ∙ v, (2.2)

Р₂ =4 ∙0,83=3,32 кВт

2.2.3 Кутова швидкість на тихохідному валу:

, (2.3)

рад/с

2.2.4 Потрібна потужність електродвигуна:

, (2.4)

кВт

2.2.5 З таблиці 1 /1/ с.390 за потрібною потужністю приймаємо електродвигун типу 4А112МВ6, з параметрами Р=4 кВт, n=1000^об/_хв, ковзання S=5,1%

2.2.6 Частота обертання вала електродвигуна:

n_дв = n∙(1 – S), (2.5)

n_дв =1000∙ (1-0,051)=949 ^об/_хв

2.2.7 Кутова швидкість вала електродвигуна:

, (2.6)

^рад/_с

2.2.8 Передатне відношення приводу:

, (2.7)

и = =13,8

2.2.9 За ГОСТ 2185, /1/с.36 приймемо число редуктора и_ред=4

тоді передаточне відношення поліклинопасової передачі буде

, (2.8)

Приймаємо

2.2.10 Кутові швидкості валів:

- вала електродвигуна:

ω_дв= 99,3 ^рад/_с ,

- ведучого вала редуктора:

, (2.9)

= =28,78

- відомого вала редуктора:

, (2.10)

^рад/_с .

- валу приведеного барабану стрічкового конвеєра:

7,2 ^рад/_с .

2.2.11 Відхилення кутової швидкості валу привідного барабану стрічкового конвеєра від заданого:

, (2.12)

де Р₁ – потужність на ведучому валі редуктора, кВт.

Р₁= Р_потр∙η₁ , (2.13)

Р₁=3,7∙0,95=3,5 кВт,

2.2.12 Обертаючий момент на веденому валу редуктора

Т₂=Т₁ ∙и_ред , (2.14)

Т₂=121,6∙4=486,4 Н∙м.

Таблиця 2.1- Підсумок кінематичного розрахунку

Р,кВт	Т,Н·м	n,об/хв	ω, рад/с	u
Pел.дв.= 4,0 Pпотр.= 3,7	Tел.дв. =37,2	nел.дв.= 1000	ωел.дв= 99,3	uзаг= 13,8
P1= 3,5	T1= 121,6	n1= 949	ω1= 28,78	uпас= 3,45
P2= 3,32	T2= 486,4	n2= 237,25	ω2= 7,1	uред= 4
