Т Е Т Р А Д Ь

для практических работ по дисциплине

“Архитектура ЭВМ и ВС”

Студент группы ___________

Преподаватель Плеханова Л.В.

Екатеринбург 2012

Тема: “Моделирование цифровых устройств средствами программы Windows Electronics Workbench”

Упражнение № 1

Заполнить таблицу истинности для логических схем, представленных на Рис.1

Рис. 1		A	B	C	D	“И”	“ИЛИ”	“И-НЕ”	“ИЛИ-НЕ”
	0	0	0	0	0
	1	0	0	0	1
	2	0	0	1	0
	3	0	0	1	1
	4	0	1	0	0
	5	0	1	0	1
	6	0	1	1	0
	7	0	1	1	1
	8	1	0	0	0
	9	1	0	0	1
	10	1	0	1	0
	11	1	0	1	1
	12	1	1	0	0
	13	1	1	0	1
	14	1	1	1	0
	15	1	1	1	1

Упражнение № 2

Заполнить таблицу истинности и записать в аналитической форме выражение для выходной переменной схемы “Исключающее ИЛИ” (Рис. 2)

Рис. 2		A	B	A B
	0	0	0
	1	0	1
	2	1	0
	3	1	1
	Булево выражение A B =

Упражнение № 3

Доказать эквивалентность схем “Исключающее ИЛИ” и “=1” (Рис. 3)

Рис. 3		A	B	A B	Х
	0	0	0
	1	0	1
	2	1	0
	3	1	1
	Вывод:

Упражнение № 4

Заполнить таблицу истинности и определить смысл выходных переменные X и У (Рис. 4)

Рис. 4		A	B	Х	У
	0	0	0
	1	0	1
	2	1	0
	3	1	1
	Вывод: Х- У-

Упражнение № 5

Доказать эквивалентность схем “Z” и “” (Рис. 3)

Рис. 5		A	B	Z		
				С	П	Х	У
	0	0	0
	1	0	1
	2	1	0
	3	1	1
	Вывод:

Упражнение № 6

Собрать схему двоичного восьмиразрядного сумматора и выполнить сложение чисел А₂ и В₂. Варианты чисел приведены в Приложении 1. В качестве источника числа А₂ использовать Word Generator, а число В₂ задавать с помощью источников напряжения постоянного тока (рис. 6).

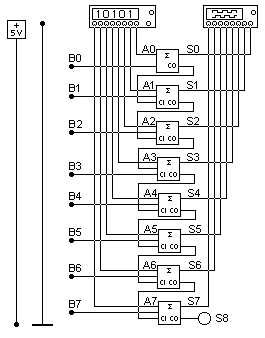

Рис. 6 Сумматор

Результат сложения S2 анализировать с помощью прибора Logic Analyzer. Для проверки правильности собранной схемы выполнить сложение А и В вручную: А2 = + В2 = S2 = Не меняя схемы выполнить сложение увеличенного вдвое числа А и прежнего числа В и сравнить сумму с результатом, полученным ниже: 2А2 = + В2 = S2 =
