Билет № 5

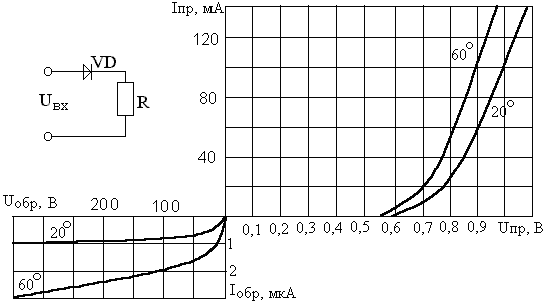

Цепь состоит из последовательно включенного диода КД102 и резистора 10 Ом. На ВАХ диода построить нагрузочную прямую при UВХ = 1,2 В. Определить ток, падение напряжения на диоде и на нагрузке Т = 20 ОС.
Для двух точек (одна на прямой ветви ВАХ при IПР= 80 мА, другая на обратной
UОБР=200 В) определить дифференциальное сопротивление. Т =20ОС.
О пределить пределы изменения входного напряжения схемы стабилизации, если
UСТ =5,6 В, IСТ min = 5 мА, IСТ max = 55 мА,
RН =560 Ом, RГ =250 Ом.
4. Определить резонансную частоту контура, если UУПР= 15 В, L=10 мкГн, СНОМ=30 пФ
5. Структура какого пт изображена на рисунке:
А) с управляющим p-n переходом (канал типа n),
Б) с управляющим p-n переходом (канал типа р),
В) МДП с индуцированным каналом типа n,
Г) МДП с индуцированным каналом типа р,
Д) МДП с встроенным каналом типа n,
Е) МДП с встроенным каналом типа р.
6. Указать условное изображение ПТ со встроенным каналом типа n.
7. Дать определение внутреннего сопротивления Ri.
1) ; при 2) ; при
3) ; при 4) ; при
8 Полевой транзистор с управляющим p-n переходом и каналом n-типа при UЗИ= -1 В имеет ток стока IС=2 мА. Напряжение отсечки UЗИ0 = -2 В. Определить ток стока IC0 крутизну S0 при напряжении на затворе UЗИ = 0 В.
9. Указать полярность источников в режиме отсечки.
10. h21Б=0,98. Определить h21Э
11. Укажите входную характеристику для БТ структуры p-n- p, включенного по схеме с ОЭ.

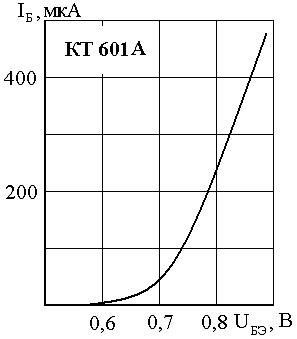

12. Определить h11Э в точке IБ = 300 мкА
13. Дайте определение предельной частоте f h21Э.
14. Указать зависимость модуля коэффициента передачи тока базы от частоты
15. h21Э0 = 200. На частоте f = 3 МГц модуль коэффициента передачи равен |h21Э | =100. Определите fН21Э.
Билет № 6
Цепь состоит из последовательно включенного диода КД108Б и резистора 10 Ом. На ВАХ диода построить нагрузочную прямую при UВХ = 1,2 В. Определить ток, падение напряжения на диоде и на нагрузке Т = 20 ОС.
Для двух точек (одна на прямой ветви ВАХ при IПР= 80 мА, другая на обратной
UОБР=600 В) определить сопротивление по постоянному току. Т=20 ОС.
О пределить пределы изменения входного напряжения схемы стабилизации, если
UСТ =6,8 В, IСТ min = 5 мА, IСТ max = 45 мА,
RН =680 Ом, RГ =200 Ом.
4. Определить резонансную частоту контура, если UУПР= 12 В, L=10 мкГн, СНОМ=20 пФ
5. Структура какого пт изображена на рисунке:
А) с управляющим p-n переходом (канал типа n),
Б) с управляющим p-n переходом (канал типа р),
В) МДП с индуцированным каналом типа n,
Г) МДП с индуцированным каналом типа р,
Д) МДП с встроенным каналом типа n,
Е) МДП с встроенным каналом типа р.
Указать условное изображение ПТ со встроенным каналом типа р.
7. Дать определение коэффициента усиления μ.
1) ; при 3) ; при
; при 4) ; при
8. МДП полевой транзистор со встроенным каналом n-типа при UЗИ=-1 В имеет крутизну
S=3 мА/B. Напряжение отсечки UЗИ0 = -2 В. Определить ток стока IC0 крутизну S0 при напряжении на затворе UЗИ = 0 В.
9. Указать полярность источников в режиме насыщения.
10. h21Э=99. Определить h21Б
11. Укажите выходную характеристику для БТ структуры n-p-n, включенного по схеме с ОЭ.

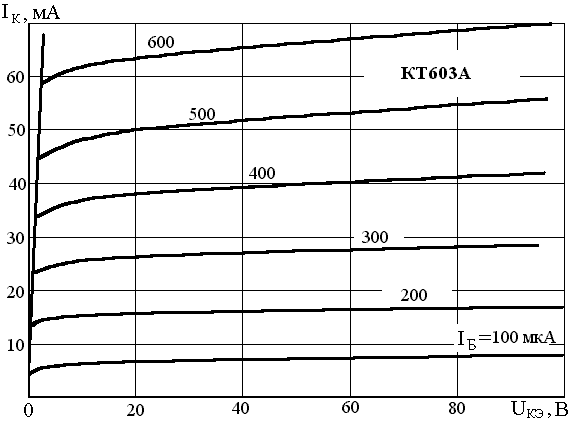

12. Определить h21Э при UКЭ=60 В и IБ=450 мкА
13. Дайте определение граничной частоте f ГР.
14. Указать формулу зависимости коэффициента передачи тока эмиттера от частоты в комплексной форме:
1. │h21Э│=
2. h21Э=
3. h21Б=
4. │h21Э│=
5.│h21Э│=
6. │h21Б│=
15. Указать зависимость модуля коэффициента передачи тока базы от частоты
