Белдікті вариатор
Белдікті вариаторлар айналатын валдардың бұрыштық жылдамдығының бірқалыпты өзгерту үшін қолданылады. Белдікті вариаторлардың: Сыналық ременьді-арнайы енді сыналық ременьнен жасалады, реттеу диапазоны Д 5, кейде 12. Бұл вариатордың әр шкиві 2 конустық дискіден тұрады. 1-уі валға қозғалмайтындай етіп бекітілген, 2-сі ось бағыты бойынша қозғалады. Стандартты сыналы белдікті вариаторлар да қолданылады, Д диапазоны 1,45...1,7. Ойыс-ременьді вариатор түрлері бар-сыналық ремень орнына жоғары сапалы лента қолданылады.Д диапазоны 2...10. Белдікті вариаторлардың беріліс қатынасын және реттегіш диапазоны Д фрикционды берілістегідей анықталады.
Тістік берілістін классификациясы және жұмыс істеу принциптері. Цилидрлық тіктісті берілістін негізгі параметрлері
Тістік берілістер деп- қозғалысты, қозғалыс моментін біліктер арасында беру үшін және қозғалыстың бір түрін екінші түрге өзгертетін тісті ілінісуді айтамыз. Қарапайым тістік берілістер 2 тісті дөңгелектің бірігуінен тұрады. Үлкен дөңгелек-колесо, кіші жұлдызша дөңгелек-шестерня д.а.
Барлық тісті берілістерді бірнеше топқа бөлуге болады. 1-ден, тісті дөңгелектер біліктерінің геометриялық осьтерінің орналасуына байланысты: 1)осьтері өзара параллель орналасқан берілістер-цилиндрлік; 2) осьтері өзара қиылысқан берілістер, -конусты тісті берілістер; 3) осьтері өзара айқасқан берілістер-құрттық берілістер; 4) осьтері бір түзу бойында орналасқан-планетарлық берілістер.
2-ден, тісті берілістер ілінісуіне қарай: 1) эвольвент профильді тісті берілістер; 2) циклоид профиль тісті ; 3) профиль шеңбер доғасымен шектелген берілістер-Новиков ілінісі; 4) толқынды ілініс. Тістердің орналасуына байланысты: 1) тік тісті; 2) қиғаш тістілер; 3) шеврон тістілер; 4) дөңгелек тістілер.
Тістік берілісте ең көп қолданылатыны және жиі кездесетіні цилиндрлі және конусты.бұл берілістердің жұмыс істеу жылдамдығы 3м/с-тан төмен, және 3,15 м/с орташа жылдамдықпен жұмыс істейді.
Тістік берілістің артықшылығы: сенімділігі жоғары, кіші габаридті, ресурсы көп, ПӘК жоғары, вал, подшипниктерге аз кернеу түсіреді, беріліс қатынасы тұрақты, қызмет көрсетуі қарапайым. Кемшілігі:дайындау және монтаждаудың дәлдігіне қойылатын талаптар өте жоғары; жоғары жылдамдықта жұмыс істегенде шу болады.
Эвольвенттік іліну. Эвольвенттік тістік берілістін геометриялық есебі.

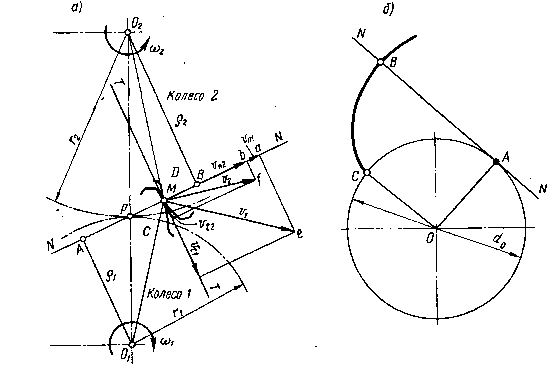

Тісті берілістің пішініне қойылатын 1-ші талап, оның лездік беріліс қатынасы тұрақты болуы керек. 2-шіден, оны дайындау технологиясы күрделі болмауы қажет. Осы 2 талапқа эвольвенттік ілініс сәйкес келеді. 2 шеңбердің диаметрі бір-бірімен ілінісуі кезінде осы шеңберлер бір-бірімен сырғанаусыз жанасып айналады, бұлар бастапқы шеңбер деп аталады.
- тістердің
окружный модульі
Тістердің қалыпты модулі:
Тіктісті берілістер үшін делительный диаметр:
Тіктістің модулі
Қисықтісті және шевронды үшін
Осьаралық қашықтық:
