2.2 Фотодатчики

Для фиксации нахождения подвижного состава на изолированной секции и исключения перевода стрелок под вагонами (в том числе и длиннобазными) и при потере шунта долгое время эксплуатируется фотоэлектрическое устройство (ФЭУ). Его устанавливают на головных и пучковых стрелках. Остальные стрелки оборудуются исходя из условий габарита.

Обнаружение отцепа в контролируемой зоне основано на экранировании ТС светового потока, поступающего в приёмник.

Основными узлами ФЭУ являются осветитель; фотодатчик; релейная ячейка типа РЯ-ФУ-72.

Осветитель имеет светофорную лампу типа ЖС-12-25, плосковыпуклую линзу диаметром 53 мм с фокусным расстоянием 80 мм, питающий трансформатор типа СТ-6 или СОБС-2. Такая же линза вместе с фоторезистором типа ФСК-1 составляет узел фотодатчика.

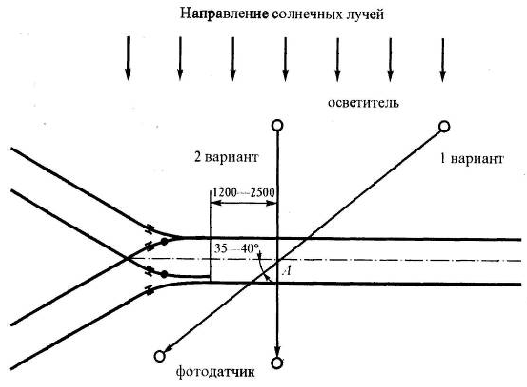

Луч света пересекает ось пути на уровне автосцепки, чтобы не фиксировать просветы между вагонами в отцепе. Точка пересечения луча света с осью пути А (рис. 3.12) должна отстоять от остряков на расстоянии 1,2 – 2,5 м. Это расстояние выбирают из условия, чтобы луч света пересекался любым вагоном, в том числе и длиннобазным, до тех пор, пока первая ось второй тележки не вступит на остряки стрелки.

Для защиты фоторезистора от солнечных лучей, отражённых от боковых поверхностей, фотодатчика располагается с теневой стороны вагона.

Достоинством ФЭУ являются:

работа в режиме пространственного контакта с обнаруживаемым объектом; простота реализации и эксплуатации; относительно низкая стоимость.

В то же время волны в оптическом видимом диапазоне подвергаются сильному затуханию в зависимости от состояния атмосферы (дождь, туман, снег, пыль). Запылённость и загрязнённость оптических линз горюче-смазочными материалами сильно отражается на нормальном функционировании ФЭУ.

Однако в солнечную погоду при проезде в контролируемой зоне вагонов с хорошо отражающими боковыми поверхностями в

приёмник ФЭУ поступают отражения в виде солнечных зайчиков, в результате чего вырабатывается команда ложной свободности. Следует также отметить, что длиннобазные восьмиосные цистерны с высоко поднятым основанием (1300 мм) и вагоны-транспортёры с низко опущенным (до 560 мм) основанием не обнаруживаются ФЭУ в виде узконаправленности излучения.

На основании вышеизложенного можно сделать вывод: используемый в устройствах горочной автоматики датчики, основанные на оптическом принципе, не удовлетворяют предъявляемым к ним требованиям из-за низкой помехозащищённости.

3 Рельсовые цепи без педали

Н ормально разомкнутые рельсовые цепи 50 Гц применяют на стрелочных изолированных участках и путях механизированных горок при автономной тяге и электрической тяге на постоянном токе.

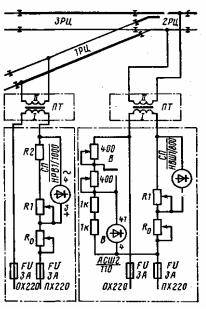

Электрическая схема нормально разомкнутой рельсовой цепи переменного тока 50 Гц без педалей

Р ельсовые цепи 25 Гц проектируют на вновь механизируемых и автоматизируемых сортировочных горках, а также в случае их реконструкции и в маневровых районах станций при любых видах тяги.

Электрическая схема

нормально разомкнутой

рельсовой цепи переменного

тока 25 Гц без педалей
