Вступ
Технологічна практика є важливою частиною учбового процесу і ефективною формою підготовки спеціаліста до трудової діяльності. Основною ціллю практики є отримання первинних професіональних навичок світлотехніка на основі вивчення роботи конкретного підприємства для освоєння сучасного електрообладнання.
Для досягнення вищесказаних цілей під час технологічної практики для отримання первинних професійних навиків повинні бути виконані наступні умови:
закріплення та удосконалення знань і практичних навичок, отриманих під час навчання;
підготовка до усвідомленого і поглибленого вивчення загально-професійних і спеціальних дисциплін;
формування вмінь і навиків у виконанні світлотехнічних та електромонтажних робіт;
оволодіння первинним професійним досвідом.
При вирішенні задач технологічної практики були вивчені наступні розділи:
структура підприємства;
технологічні процеси даного підприємства;
техніка безпеки при виконанні електротехнічних та світлотехнічних робіт.
Структура підприємства
Генеральний
директор
Секретар
Спеціаліст
Технологічні процеси
Я проходила технологічну практику у Полтавській електротехнічній лабораторії «Аксіс», що знаходиться в ТРЦ «Київ».
У даний
час підприємство «Аксіс» -це сучасне
підприємство з високим рівнем
обслуговування. П
ідприємство
«Аксіс» надає світлотехнічні та
електротехнічні послуги та обслуговує
електричне обладнання. А саме «Аксіс»
надає такі

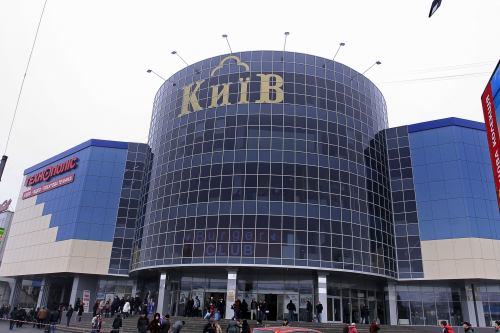

Рис.1- ТРЦ «Київ»
послуги:
Електровимірювальн роботи:
монтаж заземлюючих пристроїв;
вимір опору ізоляції електромережі;
вимір опору заземлюючих пристроїв;
перевірка пристроїв захисного вимкнення (ПЗВ);
вимір повного опору петлі фаза-нуль, струму КЗ;
випробування електроінструменту;
вимірювання перехідного опору між заземлювальним пристроєм;
вимірювання опору ізоляції силових кабелів електроживлення, силових і освітлювальних електропроводок, електричних апаратів.
Оформлення технічної документації:
паспорти, експлуатаційні інструкції;
виготовлення робочих проектів на електропостачання.
Вимір повного опору петлі «фаза-нуль»
К
онтур,
що складається з фази трансформатора
і ланцюга фазного і нульового провідників
прийнято називати петлею
«фаза-нуль».
Вимір опору петлі «фаза-нуль» і струмів однофазних замикань проводиться з метою перевірки надійності спрацьовування апаратів захисту від надструмів при замиканні фазного
провідника на відкриті провідні частини.
Рис.2- Мегаомметр
Перевірка надійності і швидкості відключення пошкодженої ділянки мережі полягає в наступному: визначається струм короткого замикання на корпус Ікз. Цей струм зіставляється з розрахунковим струмом спрацьовування захисту випробуваної ділянки мережі. Якщо можливий в даній ділянці мережі струм аварійного режиму перевищує струм спрацювання захисту з достатньою кратністю, надійність відключення вважається нормальною. Пристрій для вимірювання повного опору петлі «фаза-нуль» називається мегаомметром , який зображений на рис. 2.
Для отримання якомога більш реальних результатів рекомендується вимірювання проводити в період найбільшого питомого опору грунту. Опір заземлюючого пристрою визначається добутком виміряного значення на поправочні коефіцієнти, що враховують конфігурацію пристрою та кліматичні умови.
Для заземлювачів, що знаходяться в промерзлому грунті або нижче глибини промерзання, введення поправочного коефіцієнта не потрібно. Вимірювання питомого опору грунту проводиться, коли виміряний опір заземлювача більше проектного значення або не відповідає нормативним
вимогам.
У цьому випадку перевіряється допустима
ступінь цієї невідповідності при
підвищених питомих опорах грунту.
Перевірка наявності зв’язку між заземлювачами та заземлюючими пристроями.
Вимірювання проводяться з метою визначення цілісності та безперервності захисних провідників від вимірюваного об’єкта до заземлювача або магістралі заземлення і провідників вимірювання потенціалів, визначення опору ділянки вимірюваного захисного ланцюга та з метою вимірювання (або відсутність) напруги на заземлених корпусах перевіряється обладнанням в робочому режимі.
Якість електричних з’єднань перевіряється оглядом, а зварювальних з’єднань – ударами молотка (кувалди) з наступними вимірами ланцюга. Вимірювання опору проводиться між будь-якою відкритою провідною частиною і найближчою точкою головного провідника системи управління потенціалів. Захисні провідники включають металеві електротехнічні труби, металеві оболонки кабелів. Опір контакту заземлюючих провідників не перевищує 0,05 Ом. Виміряний опір ланцюга захисних провідників не повинен більше ніж в 1,2 рази перевищувати розрахункове значення.
Перевірка пристрою захисного вимкнення
Пристрої захисного відключення (ПЗВ), що реагують на диференційний струм, поряд з пристроями захисту від надструму, відносяться до додаткових видів захисту людини від ураження при непрямому дотику, що забезпечується шляхом автоматичного відключення живлення.
Обов’язкове вживання ПЗВ в електричних щитах будинків, що реконструюються або будуються, мобільних будівель з металу або з металевим каркасом, котеджів та ін. наказують вимоги ПУЕ нового видання та ряд стандартів і норм.
При
здійсненні вимірів виконують наступні
операції:
визначення порогу спрацювання ПЗВ;
вимір струму витоку в зоні захисту ПЗВ.
Для перевірки загальної працездатності ПЗВ передбачений ланцюг тестування. При натисканні кнопки «Тест» штучно створюється вимикаючий диференційний струм. Спрацьовування ПЗВ означає, що пристрій в цілому справний.
Монтаж заземлюючих пристроїв
Основним заходом захисту людей від ураження струмом при доторканні до металевих конструкцій і корпусів електрообладнання, які опинилися під напругою внаслідок пошкодження ізоляції є встановлення заземлюючих пристроїв.
Рис. 3 – Заземлення в мережі
