Лестница
Лестницей называют сооружение, используемое для преодоления при помощи ступеней двух разноветных уровней при углах наклона более 14 градусов. Состоит лестница из маршей, промежуточных площадок и ограждений. Маршем называют непосредственный ряд ступеней, расположенных последовательно друг за другом. Лестничная площадка представляет собой горизонтальный участок, расположенный между двумя маршами. Перильное ограждение лестницы выполняется в целях безопасности и создания максимальный удобств при перемещении. По виду использования материала могут быть бетонные, деревянные, металлические и комбинирование.
Расчет лестницы
Чтобы определить размер лестничной клетки нужно знать высоту этажа, ширину марша и размер ступней.
Решение:
Высота этажа H= 2,8
Уклон маршей 1:2
Ширина марша l = 1.2
Размер ступней h x b = 150 x 300мм
Зазор между маршей l1 = 0.1=100мм
Ширина междуэтажной площадки c1 = 1,05
Ширина этажей площадки с2 = 1,2
Решение:
1)находим ширину лестничной клетки:
B=2*l+l1=2*1.2+0.1=2.5м
2)определим высоту одного марша
H1=0.5*H=1.4м
3)Количество под ступенек «n»
n=H1/h=1.4/0.15=9.3ш т=9 шт.
4)Количество ступеней
n1=n-1=9-1=8 шт.
5)Длина горизонт. Проекции
d=b(n-1)=0.3(9-1)=2.7 м
6)Длина лестничной клетки
L1=d+c1+c2=2.7+1.05+1.2=4.95м
Пояснительная записка Лист
Измер. Кол-во Лист № Подпись Дата 11

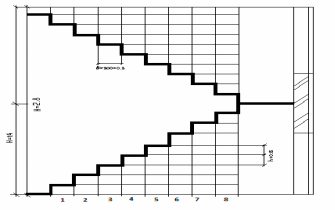

Схема развития лестницы
Разрез

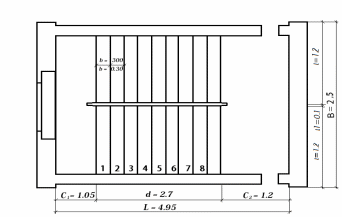

План
Пояснительная записка Лист
Измер. Кол-во Лист № Подпись Дата 12
Окна
Окно́ — специально задуманная в конструкции здания архитектурная деталь строительства: проём в стене, служащий для поступления света в помещение и вентиляции. Расположение, количество и размеры окон играют важную роль в проектировании здания. Окна являются главным (до 50 %) источником теплопотерь в зданиях. ИХ классифицируют по следующим признакам:
- по назначению (наружные и внутренние )
- по количеству створок
- по способу открывания створок, с глухим или открывающимися перекрытиями
- по способу вентиляции, форточки вентиляционная коробка
- по числу рядов остекления, одинарное, двойное, тройное
Необходимыми требованиями которыми должны удовлетворять окна, их теплозащитные свойства.
Размеры высоту окна обычно принимают на 1100-1300мм меньше высоты этажа, ширину одностворчатых окон не менее 600мм, 2-х створчатых 900, 1100, 1300мм, 3-х створчатых 1600, 1800мм, Оконные блоки составляют из оконных коробок, остекленных переплетов, отливов, подоконной доски.
Пояснительная записка Лист
Измер. Кол-во Лист № Подпись Дата 13
Двери
Дверь — проём в стене для входа и выхода из помещения, или проём во внутреннее пространство чего-либо а также створ или несколько створов, закрывающие этот проём. Дополнительные конструктивные элементы
Дверная коробка— составляющая дверного блока, служит для навешивания на неё дверного полотна и расположения в ней ответной части фиксирующего устройства. Дверная коробка жестко крепится в дверном проеме, составляя с ним единое целое. Наличие коробки в комплекте двери свидетельствует о повышенной степени сопряжения проёма с дверью, для обеспечения лучшей изоляции разделяемых пространств.
Порог — нижняя поперечная часть дверной коробки. Примечателен тем, что может не входить в комплект коробки либо иметь упрощённую конфигурацию.
Притвор — небольшой равномерный выступ по всему периметру полотна или коробки, служащий ограничителем при закрывании, скрывающий зазоры между полотном и коробкой и повышающий изоляционные свойства двери.
Наличники — специальные декоративные планки, которые закрывают шов, соединяющий дверной проем и коробку. В дверях из стали, могут быть выполнены заодно с коробкой, повышая защитные свойства.
Для удобства эвакуации двери открываются наружу за исключением входных в квартиру. Однополотные шириной 2000-2300 мм, двери служебные и другие специальных помещений могут иметь высоту 1200-1800 мм, дверные коробки имеют четверти глубиной 15 мм для навески полотен.
Пояснительная записка Лист
Измер. Кол-во Лист № Подпись Дата 15
Крыша
Крыша – это завершающая часть здания, защищающая от воздействий внешней среды (осадков, солнечного излучения и т.д.). Она состоит из водонепроницаемой оболочки и поддерживающего ее каркаса. По конструктивному решению крыши могут быть : чердачные, без чердачные, односкатные, много скатные, мягкие кровли. Одними из требований являются требования к кровли такими как: водонепроницаемость, морозостойкость, теплостойкость.
В своем проекте я принял плоскую крышу. С мягкой кровлей-рубитекс.
Укладывается рубитэкс внахлест с перекрыванием около 100 мм и для этого на одной стороне рулонов формируется чистая от посыпки (или пленки) полоса 85+15 мм. Основные способы укладки – разогревом (размягчением) одной стороны поверхности пропановыми горелками или паяльными лампами с самопроизвольным прилипанием, а также оклеиванием с помощью холодных или горячих мастик. При разогреве полотен рубитэкса и его эксплуатации следует помнить, что рубитэкс по ГОСТ 12.1.044 относится к категории горючих материалов. Его группа горючести согласно ГОСТ 30244 четвертая (сильногорючие Г4), по ГОСТ Р 51032 группа распространения пламени рубитэкса РП - 4 (материалы, сильно распространяющие пламя).
Пояснительная записка Лист
Измер. Кол-во Лист № Подпись Дата 17
Заключение
В моем проекте применено большое количество различных новых материалов, что придает зданию более красивый вид.
Лестницы имеют уклон 1:2, и обеспечивают необходимую пропускную способность.
По отношению к розе ветров здание расположено так, что бы преобладающие ветра попадали на углы зданий, что более лучше обеспечивает удержание тепла в помещениях.
