9. Графики нагрузок. Классификация и назначение.

Электрическая нагрузка отдельных потребителей, а следовательно, и суммарная их нагрузка, определяющая режим работы электростанций в энергосистеме, непрерывно меняется. Принято отражать этот факт гра­фиком нагрузки, т. е. диаграммой изменения мощности (тока) элек­троустановки во времени.

По виду фиксируемого параметра различают графики активной Р, ре­активной (2, полной (кажущейся) S мощностей и тока / электроустановки. Как правило, графики отражают изменение нагрузки за определенный период времени. По этому признаку их подразделяют на суточные (24 ч), сезонные, годовые и т. п.

По месту изучения или элементу энергосистемы, к которому они отно­сятся, графики можно разделить на следующие группы:графики нагрузки потребителей, определяемые на шинах подстанций;сетевые графики нагрузки — на шинах районных и узловых подстанций;графики нагрузки энергосистемы, характеризующие результирующую нагрузку энергосистемы;графики нагрузки электростанций. Графики нагрузки используют для анализа работы электроустановок, для проектирования системы электроснабжения, для составления прогно­зов электропотребления, планирования ремонтов оборудования, а также в процессе эксплуатации для ведения нормального режима работы. Графики нагрузки могут быть эксплуатационными и типовыми.

Эксплуатационные графики получают с помощью самописцев или сня­тием показаний через определенные промежутки времени (как правило, через час) с регистрирующих приборов, фиксирующих изменения соответствующе­го параметра. В первом случае, график представляет собой непрерывную сложную кривую. Во втором случае, график представляет собой ломаную ли­нию, соединяющую точки замеров. Чем меньше будут интервалы между двумя смежными измерениями, тем точнее график будет отражать колебания нагрузки. Очевидно, что площадь, ограниченная осями координат и ломаной линией графика нагрузок, представляет количество электроэнергии (кВт • ч) за сутки. Эксплуатационные графики потребителей имеют большое значение для составления обобщенных типовых графиков для раз­ных видов промышленности и групп потребителей.Типовые графики используются при проектировании и получены в ре­зультате систематического сбора и обработки статистических данных о су­точных изменениях мощности отдельных потребителей, узлов нагрузки и по­требителей энергосистем в целом.

10. Построение графика нагрузки энергосистемы. Участие электростанции в покрытии графика нагрузки энергосистемы.

Д ля построения графиков в именован. единицах при известном Р_тах используются относ. значения соотношения нагрузки для каждой ступени графика согласно выражению , где - ордината соотв-щей ступени типового графика,%. При построении графика в именованных единицах определяется Р_тах, для чего нужны сведения об установленной мощности электроприемников, под кот. понимают их суммарную номинальную мощность. Для активной нагрузки: . Тогда присоединенная мощность на шинах подстанции потребителей равна ,где и - соответственно средние КПД потребителей и местной сети при номинальной нагрузке. На практике действительная нагрузка потребителей обычно меньше суммарной уста­новленной мощности. Это учитывается коэффициентами одновременности к₀ и нагрузки к₃. Тогда для максимальной нагрузки получим

где к_спр — коэффициент спроса для рассматриваемой группы потребите­лей, определяемый по справочникам.

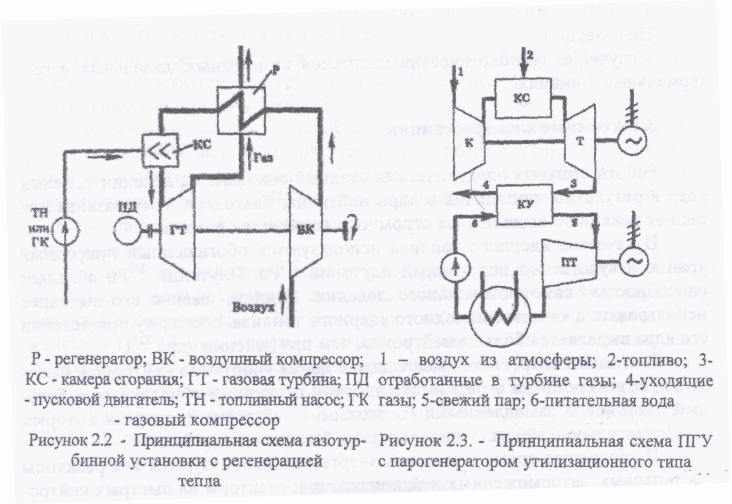

Типовые графики реактивной мощности также имеют ординаты ступеней в % от абс. максимума , где опред-тся по значению кот. должно быть задано как исходный параметр для данного потребителя. Суточный график полной мощности можно получить используя известные графики активной и реактивной нагрузок. Суточные графики нагрузок подстанции и станции отличаются от потреби­тельских дополнительным учетом потерь мощности в линиях электропередачи и трансформаторах. Суммируя графики нагрузки потребителей и потери в электриче­ских сетях, получают результирующий график нагрузки генераторов электростан­ции. При этом необходимо учесть расход электроэнергии на собственные нужды, который зависит от вида топлива, и дается в процентах от установленной мощности генераторов. Электрические станции работают в системе на общую сеть, распределяя нагрузку между собой, так, чтобы обеспечить наибольший экономический эффект. В базовой части графика нагрузки энергосистемы, должны работать станции имеющие вынужденные графики нагрузок. Это гидростанции и теп­лоэлектроцентрали, график электрической нагрузки которых определяется их графиком тепловой нагрузки. В базовой части графика работают и крупные электрические станции с мощными агрегатами, на которые возлагается веде­ние частоты в системе. Выработка мощности в период пиков поручается гид­роэлектростанциям. Годовые графики нагрузки строятся в виде графиков суточных макси­мальных нагрузок и по продолжительности. Годовые графики суточных мак­симальных нагрузок показывают изменение суточных максимумов в течение всего года. Годовой график по продолжительности представляет диаграмму нагрузок за весь год, расположенных в порядке постепенного убывания
