26. Технологическая схема теплофикационной электростанции (тэц). Особенности.

Теплоэлектроцентрали предназначены для централизованного снабжения потребителей электрической и тепловой энергией. На ТЭЦ устанавливают теп­лофикационные турбоагрегаты мощностью до 100- 120 МВт.

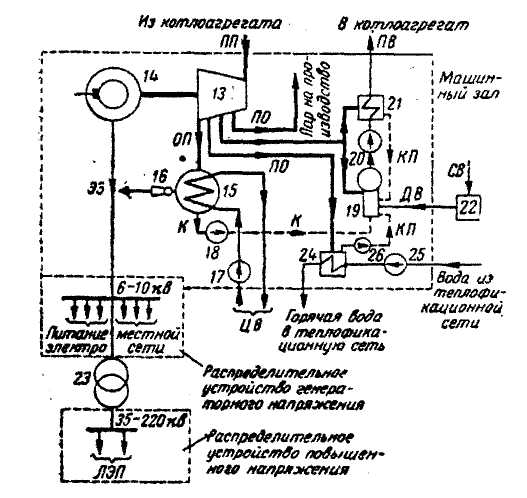

На рисунке 2.3.1 приведена принципиальная тепловая схема ТЭЦ в той ее части, в которой она отличается от схемы КЭС (нумерация элементов та же).

Теплофикационные турбины имеют несколько отборов пара от промежу­точных ступеней, используемых для теплофикации и регенеративного подог­рева питательной воды. Пар из теплофикационных отборов поступает непо­средственно на производство или в водоподогреватель (бойлер) 24, через ко­торый сетевым насосом 25 прогоняется вода, используемая для отопления зданий и для нужд городского хозяйства и промышленных предприятий. Конденсат А77из водоподогревателя перекачивается насосом 26 в деаэратор. Использование для теплофикации частично отработавшего пара из промежу­точных ступеней турбины уменьшает количество пара, поступающего в кон денсатор, а, следовательно, и потери тепла с циркуляционной водой. Полный К.П.Д. ТЭЦ, учитывающий отпуск потребителям электриче­ской и тепловой энергии, достигает 60 - 70%. Наиболее экономичным режи­мом ТЭЦ является ее работа по графику теплового потребления, т. е. при регулировании поступления пара в турбины соответственно отбору его на теплофикацию. Так как режимы работы тепловых и электрических потребителей раз­личны, то работа ТЭЦ по графику теплового потребления возможна толь­ко при ее параллельной работе с другими станциями энергосистемы - тепло­выми и гидравлическими. Комбинированная выработка на теплоэлектроцентралях тепловой и электрической энергии дает значительную экономию топлива, достигаю­щую 15 - 25% по сравнению с расходом топлива при раздельном энерго­снабжении, т. е. со снабжением электроэнергией от КЭС и теплоснабжени­ем от специальных котельных установок.Передача тепловой энергии на большие расстояния связана со значи­тельными потерями тепла, поэтому ТЭЦ обычно сооружаются в непосредст­венной близости к потребителям городов и промышленных районов, а электроэнергия распределяется в основном на генераторном напряжении 6 или 10 кВ.В последние годы наметилась тенденция сооружения ТЭЦ по блочному принципу с вынесением площадки строительства за пределы городов и пере­дачей тепла по трубопроводам на расстояние до 5- 10 км. Такое решение тре­бует дополнительного подогрева и строительства дополнительных котельных.Для питания удаленных потребителей, а также для связи станции с элек­тросетью системы на ТЭЦ сооружают повышающую подстанцию с вторичным напряжением 35—220 кв.

27. Конструкции распределительных устройств электроустановок. Общие сведения.

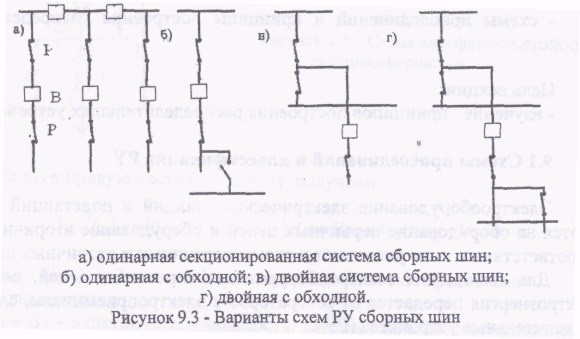

Электрооборудование электрических станций и подстанций подразде­ляются на оборудование первичных цепей и оборудование вторичных цепей. В соответствии с этим разделяют и схемы первичных и вторичных цепей. Для соединения электрооборудования первичных цепей, по которым электроэнергия передается от генераторов к электроприемникам, служат рас­пределительные устройства (РУ). Основными элементами РУ являются система сборных шин, на которую физически присоединяются все элементы электроустановки данного напряже­ния и присоединения, с помощью которых производится приём и распределе­ние электроэнергии, представляющие собой набор коммутационного обору­дования и последовательность его соединений между собой. Схемы присое­динений различны в зависимости от напряжения и типа оборудования и его мощности и некоторые из них приведены на рисунках 9.1 и 9.2, где показаны рубильники - 1, предохранители - 2, отходящие линии - 3, автоматы- 4, вы­ключатели - В, разъединители - Р, трансформаторов тока - ТТ и сборные ши­ны. Таким образом, распределительное устройство представляет собой со­вокупность присоединений и сборных шин, соединяющих проводами и шина­ми основное оборудование в соответствии со структурной схемой установки и соблюдением ряда требований. РУ классифицируются по методу использования выключателей и их ре­зервирование и по признаку устройства сборных шин. В качестве примера на рисунке 9.3 показаны наиболее простые схемы распределительных устройств.
