22. Распределительные устройства. Назначение и классификация.

Основным элементом РУ явл. система сборных шин, на кот. физически подкл. все эелементы электроустановки данного напряжения, с помощбю кот. производится прием и распределение электроэнергии. Эти присоединения представляют собой набор коммутационного оборудования и определяют последовательность его соединения м/у собой для каждого элемента. Т.О. РУ предст. собой сов-сть присоединений и сборных шин, соед-щих проводами и шинами основное оборудование в соответствии со структурной схемой. РУ, как и Эл. схемы должны отвечать общим требованиям – надежности и экономичности. Кроме того, РУ должны удовлетворять и некоторые специфиич. св-ва: удобство провед-ия оперативных переключений, простота вывода в ремонт любого элемента РУ, возможность дальнейшего расширения, безопасность работы обслуж. и ремонтного персонала. По методу сооружения и монтажа все современные конструкции РУ можно разделить на сборные и комплектные, а по виду установки оборудова­ния — на закрытые с оборудованием для внутренней установки (ЗРУ) и на от­крытые с оборудованием для наружной установки (ОРУ).Закрытые РУ монтируют из отдельных конструктивных узлов внутри здания зального типа. Эти узлы изготавливают специализированные заводы. Комплектные РУ составляют (комплектуют) из закрытых шкафов, изго­товляемых на заводах и поставляемых в собранном или полностью подготов­ленном виде сборки. Шкафы могут быть предназначены для установки внутри здания (КРУ) или на открытом воздухе (КРУН). Начиная, с напряжения 35 кВ и выше используют ОРУ, так как при по­вышенных напряжениях габариты электрических аппаратов оказываются, весьма велики, и сооружение здания для их размещения обходится дорого. Основными признаками классифик. РУ явл. методы использования выключателей, их резервирование и использ. разъединителей. К 1-ой группе РУ относ. такие, в кот. каждая цепь защищена одним выключателем, где вывод выкл-ля в ремонт равносилен отключ. линии.Ко второй группе относ. РУ, в кот. каждая цепь защищена 2-мя выкл-ми. Дальнейшая классифик. осущ-тся по признаку устр-ва сборных шин: с одной системой сборных шин, с одной рабочей и обходной системами сброных шин, с 2-мя раб. системами, с 2-мя рабочими и обходной. Кроме того, сборные шины могут быть секционированы. К разработке конструкции РУ приступают после того, как определилась полностью схема электрических соединений, выбраны электрические аппара­ты (включая измерительные трансформаторы, разрядники, заземлители и пр.) и проводники связи, принята компоновка основных и вспомогательных со­оружений на площадке станции (подстанции).

23. Измерительные трансформаторы тока. Назначение, принцип действия и конструкции.

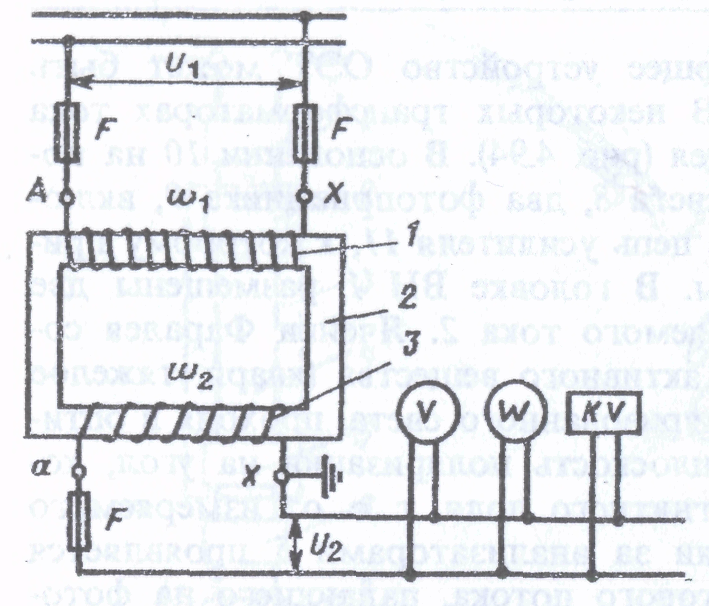

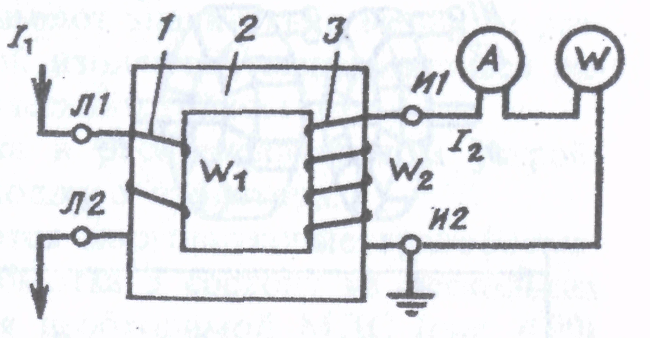

Трансформатор тока предназначен для уменьшения первичного тока до значений, наиболее удобных для измерительных приборов и реле, а также для отделения цепей измерения и защиты от первичных цепей высокого напряжения.Трансформатор тока имеет замкнутый магнитопровод 2 (рис. 4.88) и две обмотки — первичную 1 и вторичную 3. Первичная обмотка вклю­чается последовательно в цепь измеряемого тока I₁ ко вторичной обмотке присоединяются измерительные приборы, обтекаемые током I₂.

Тр-тор тока характеризуется номинальным коэффициентом трансформации

^K_I^=I_1ном^/I_1ном, где I_1ном и I_2ном—номинальныезначения первичного и вторичного ток соответственно. Значения номинального вторичного тока приняты равными 5 и 1 A Коэф-нт трансф-ции тр-ров тока не является строго постоянной величиной и может отличаться от номинального значения вследствие погрешности, обусловленной наличием тока намагничивания Токовая погрешность определяется по выражению

Погрешность трансформатора тока зависит от его конструктивных особенностей: сечения магнитопровода, магнитной проницаемости материала магнитопровода, средней длины магнитного пути, значения I₁w₁. В зависи-мости от предъявляемых требований выпускаются трансформаторы тока с классами точности 0,2; 0,5; 1; 3; 10. Указанные цифры представляют со­бой токовую погрешность в процентах номинального тока при нагрузке первичной обмотки током 100—120% для первых трех классов и 50 — 120% для двух последних. Для трансформаторов тока классов точности 0,2; 0,5 и 1 нормируется также угловая погрешность.Погрешность тр-ра тока зависит от вторичной нагрузки (со­противление приборов, проводов, контактов) и от кратности первичного тока по отношению к номинальному. Увеличение нагрузки и кратности тока приводит к увеличению погрешности. П ри первичных токах, значительно меньших номинального, погреш­ность тр-ра тока также возрастает.Тр-ры тока класса 0,2 применяются для присоединения точных лабораторных приборов, класса 0,5 — для присоединения счетчиков денежного расчета, класса 1 — для всех технических измерительных прибо­ров, классов 3 и 10 — для релейной защиты.Кроме рассмотренных классов выпускаются также тр-ры то­ка со вторичными обмотками типов Д (для дифференциальной защиты), З (для земляной защиты), Р (для прочих релейных защит).Токовые цепи измерительных приборов и реле имеют малое сопротив­ление, поэтому трансформатор тока нормально работает в режиме, близ­ком к режиму КЗ. Если разомкнуть вторичную обмотку, магнитный поток в магнитопроводе резко возрастет, так как он будет определяться только МДС первичной обмотки. В этом режиме магнитопровод может нагреться до недопустимой температуры, а на вторичной разомкнутой обмотке по-явится высокое напряжение, достигающее в некоторых случаях десятков киловольт.Из-за указанных явлений не разрешается размыкать вторичную обмотку тр-ра тока при протекании тока в первичной обмотке. При необходимости замены измерительного прибора или реле предварительно замыкается накоротко вторичная обмотка трансформатора тока (или шунтируется обмотка реле, прибора).
