68.Характеристики генераторов постоянного тока со смешанным возбуждением.
Генератор смешанного возбуждения (рис. 1, а) имеет параллельную и последовательную обмотки возбуждения. Поток возбуждения создается в основном параллельной обмоткой. Последовательная обмотка обычно включается согласно с параллельной (чтобы МДС обмоток складывались), что обеспечивает получение жесткой внешней характеристики генератора.
В режиме х.х. генератор имеет только параллельное возбуждение, т.к. I=0. С появлением нагрузки возникает МДС последовательной обмотки возбуждения, которая, подмагничивая машину, компенсирует размагничивающее действие реакции якоря и падение напряжения в якоре.
Внешняя характеристика в этом случае становится наиболее жесткой (рис. 2, б, кривая 2), т. е. напряжение на зажимах генератора при увеличении тока остается почти неизменным. Если же требуется, чтобы напряжение на зажимах потребителя (в конце линии) оставалось практически неизменным, то число витков последовательной обмотки увеличивают так, чтобы МДС этой обмотки компенсировала еще и падение напряжения в проводах линии (кривая 1), При встречном включении обмоток возбуждения напряжение генератора с ростом тока нагрузки резко уменьшается (кривая 3), что объясняется размагничивающим действием последовательной обмотки возбуждения, МДС которой направлена против МДС параллельной обмотки. Встречное включение обмоток применяют лишь в генераторах специального назначения, например в сварочных, где необходимо получить круто падающую внешнюю характеристику.
Генераторы смешанного возбуждения с согласным включением обмоток возбуждения применяют для питания силовой нагрузки в случаях, когда требуется постоянство напряжения в линии.
69. Характеристики генераторов постоянного тока с последовательным возбуждением.

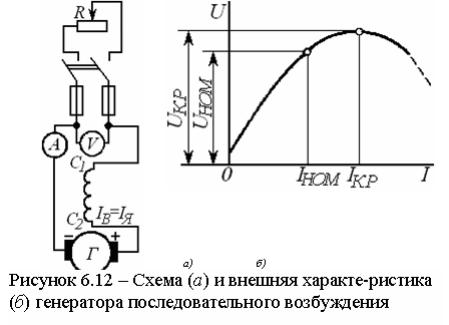

В генераторе последовательного возбуждения ток возбуждения IВ=IЯ (рисунок 6.12, а), а поэтому свойства этого генератора определяются лишь внешней характеристикой (рисунок 6.12, б). Все другие характеристики генератора могут быть сняты только при включении его на независимое возбуждение. Внешняя характеристика генератора последовательного возбуждения показывает, что с увеличением тока нагрузки от нуля до номинального напряжения на зажимах генератора в начале, когда магнитная цепь еще не насыщена, растет почти прямо пропорционально току нагрузки. Затем рост напряжения постепенно уменьшается и, наконец, прекращается. Объясняется это тем, что IЯ одновременно является и током возбуждения IВ, и с ростом нагрузки происходит насыщение стали. Однако повременно с ростом тока якоря увеличивается как размагничивающее влияние реакции якоря, так и падение напряжения в сопротивлениях цепи якоря и обмотки возбуждения, вызывающее уменьшение напряжения на зажимах генератора. При большом насыщении стали магнитной цепи машины рост магнитного потока э.д.с. практически прекращается. В то же время падение напряжения и реакция якоря будут продолжать возрастать. При к.з. напряжение генератора будет равно нулю, а ток к.з. намного превышать номинальный ток машины. Генератор последовательного возбуждения практического применения не имеет, так как не удовлетворяет требованиям большинства потребителей в отношении постоянства напряжения.
