51. Параллельная работа с сетью бесконечно большой мощности синхронных машин. Метод точной самосинхронизации.
На каждой электрической станции обычно бывает установлено несколько генераторов, которые включаются на параллельную работу в общую сеть. Следовательно - большая надежность энергоснабжения потребителей, снижение мощности аварийного и ремонтного резерва, возможность маневрирования энергоресурсами сезонного характера. Все параллельно работающие генераторы должны отдавать в сеть ток одинаковой частоты.
Поэтому
они должны вращаться строго синхронно,
т. е.:
Условия
синхронизации генераторов. При
включении генераторов на параллельную
работу с другими генераторами необходимо
избегать большого толчка тока и ударных
электромагнитных моментов и сил,
способных вызвать повреждение генератора
и другого оборудования, а также нарушить
работу электрической сети или
энергосистемы. Поэтому необходимо
отрегулировать надлежащим образом
режим работы генератора на хх перед его
включением на параллельную работу и в
надлежащий момент времени включить
генератор в сеть. Совокупность этих
операций называется синхронизацией
генератора. Идеальные условия для
включения генератора на параллельную
работу достигаются при: 1. Напряжение
включаемого генератора Ur
= напряжению сети fс
или уже работающего генератора; 2. Частота
генератора fг
должна равняться частоте сети fс;
3. Чередование фаз- генератора и сети
должно быть одинаково; 4. Напряжения Ur
и Uz
должны быть в фазе. При этом векторы
напряжений генератора и сети совпадают
и вращаются с одинаковой скоростью
(рис.35-1), разности напряжений между
контактами выключателя при включении
генератора (рис. 35-2) равны:
Ura-Uca=Urb-Ucb=Urc-Ucc
= 0, (35-1)
и поэтому
при включении не возникает никакого
толчка тока.
Равенство напряжений достигается путем регулирования тока возбуждения генератора и контролируется с помощью вольтметра. Изменение частоты и фазы напряжения генератора достигается изменением скорости вращения генератора. Правильность чередования фаз необходимо проверять только при первом включении генератора после монтажа или сборки схемы. Совпадение напряжений по фазе контролируется с помощью ламп, нулевых вольтметров или специиальных синхроноскопов, а в автоматических синхронизаторах-с помощью специальных измерительных элементов. Неправильная синхронизация может вызвать серьезную аварию. Действительно, если, например, напряжения Ur и Vc будут в момент включения генератора на параллельную работу сдвинуты по фазе на 180°, то это эквивалентно кз при удвоенном напряжении (Uг-Uc = 2Uг). Если генератор включается в сеть мощной энергетической системы, то сопротивление этой сети по сравнению с сопротивлением самого генератора можно принять равным нулю, и поэтому ударный ток при включении может превысить ток при обычном кз в два раза. Ударные электромагнитные моменты и силы при этом возрастают в четыре раза. Сущность метода самосинхронизации заключается в том, что генератор включается в сеть в невозбужденном состоянии (Uг= 0) при скорости вращения, близкой к синхронной (допускается отклонение до 2%). При этом отпадает необходимость в точном выравнивании частот, величины и фазы напряжений, благодаря чему процесс синхронизации предельно упрощается и возможность ошибочных действий исключается. После включения невозбужденного генератора в сеть немедленно включается ток возбуждения и генератор втягивается в синхронизм (т. е. его скорость достигает синхронной и становится). При самосинхронизации неизбежно возникновение значительного толчка тока, т к включение невозбужденного генератора в сеть с напряжением Uc экв внезапному кз этого генератора при работе на хх с Е = Uс. Однако толчок тока при самосинхронизации будет все же меньше, так как, кроме сопротивления генератора, в цепи будут действовать также сопротивления элементов сети (повышающие трансформаторы, линия и т. д.).
Режим
работы синхронной машины параллельно
с сетью при синхронной скорости вращения
называется синхронным.
Рассмотрим особенности этого режима
подробнее, причем предположим для
простоты, что сеть, к к-рой приключена
рассматриваемая машина, является
бесконечно мощной, т. е. в ней U=const и f=
const. Это означает, что суммарная мощность
всех приключенных к этой сети синхронных
г-ров настолько велика по сравнению с
мощностью приключаемой машины, что
изменение режима работы машины не влияет
на напряжение и частоту сети. Напряжение
параллельно работающего генератора
равно напряжению сети на зажимах

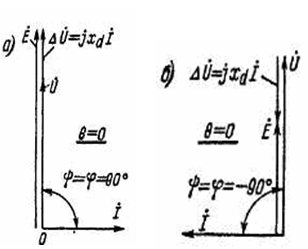

генератора. Предположим также, что
включаемая на параллельную работу
машина является неявнополюсной и
сопротивление якоря rа=

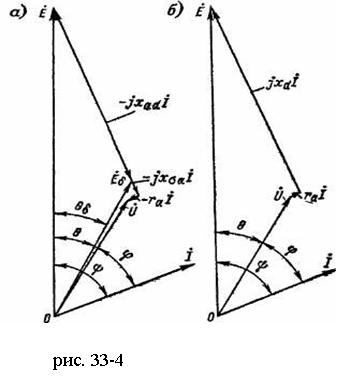

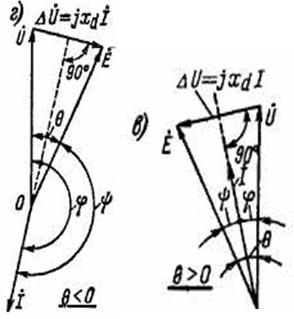

0. Тогда, согласно диаграмме рис. 33-4, ток
якоря машины определяется простой
зависимостью
53.
Угловые характеристики активной
мощности. Зависимость
Р=f()
при
Е=const
и
U=const
называется угловой
характеристикой активной мощности
синхронной машины. Изучение этой
зависимости позволяет выяснить ряд
важных свойств синхронной машины.
Выведем математическое выражение для
угловой характеристики мощности, приняв
Rа=0,
так как это сопротивление весьма мало
влияет на вид угловой характеристики.
откуда
Учитывая,
что, согласно рисунку 3.5а, =-,
для мощности генератора имеем
Заменив
здесь Id
и
Iq
по
формулам (3.1), получим
(3,8). Равенство
(3.8) и является искомым математическим
выражением угловой характеристики
мощности,
согласно
которому Р=f(E,U,,Xd,Хq).
Электромагнитный
момент М=P/
=рР/
пропорционален
мощности Р,
и
поэтому зависимость М=
f(E,U,,Xd,Хq)
имеет
подобный же вид.
54. Невозбуждённая явнополюсная машина. Если iВ=0, то и Е=0, так как в нормальных машинах ЭДС от остаточного магнитного потока пренебрежимо мала. В этом случае на основании выражения (3.8) (3.10)
Зависимость
Р=(),
согласно равенству (3.8), представляет
собой синусоиду с удвоенной частотой
(рис 3.14, б). Из равенства (3.10) и рисунка
3.14, б
следует,
что явнополюсная машина в состоянии
развивать мощность при синхронном
режиме р
аботы
также без возбуждения. Устойчивая работа
в режиме генератора происходит при
0<<45°,
а в режиме двигателя – при -45°<<
0°. Пределу устойчивой работы соответствует
КР=±45°
вместо КР=±90°
в предыдущем случае. В рассматриваемом
случае в машине существует
только

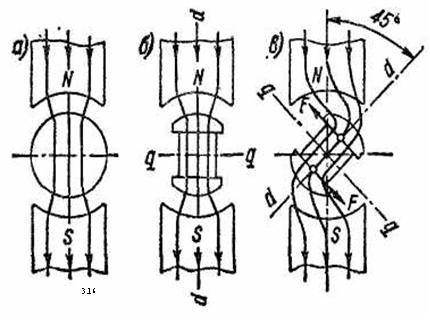

поток реакции якоря. При цилиндрическом
роторе (рисунок 316, а),
когда
Xd=Хq
положение
ротора относительно вращающегося поля
реакции якоря безразлично, поэтому
машина не развивает электромагнитного
момента и мощности. В явнополюсной
машине ротор стремится занять по
отношению к вращающемуся полю положение,
при котором сопротивление магнитному
потоку и энергия магнитного поля
минимальны. Если при этом приложенный
к валу момент MСT=0,
то =0
(рис 3.16, б)
и
электромагнитный момент, действующий
на ротор, также равен нулю. При этом,
согласно равенству (3-10), также Р=0.
Если вал нагружен внешним моментом, то
положение ротора относительно поля
смещается, 0
и
в машине развиваются электромагнитный
момент и активная мощность (рис 3.16, в).
Так
как сам ротор не намагничен, то поворот
ротора относительно поля на 180°
не приводит к изменению режима. У
невозбужденной явнополюсной машины
электромагнитный момент развивается
исключительно вследствие действия поля
реакции якоря при наличии неравномерности
воздушного зазора XdХq
и
называется поэтому реактивным.
