4.1.1Определение индекса мпк и проведение патентного поиска в базе данных Федерального института промышленной собственности (фипс Роспатента)

Технический объект изобретения- кулачковый механизм. Для него определим индексы Международной патентной классификации (МПК):

4.1.2.1 F16H25/08;

F- машиностроение;

F16- узлы и детали машин; общие способы и устройства, обеспечивающие нормальную эксплуатацию машин и установок; теплоизоляция вообще;

F16Н- механические передачи;

F16H25- механические передачи, содержащие только кулачки и их толкатели;

F16H25/08- для взаимного преобразования вращательного движения и возвратно- поступательного движения.

4.1.2.2 F16H21/16;

F- машиностроение;

F16- узлы и детали машин; общие способы и устройства, обеспечивающие нормальную эксплуатацию машин и установок; теплоизоляция вообще;

F16Н- механические передачи;

F16H21- передачи для сообщения движения или преобразования его по средствам рычагов и кулис;

F16H21/16- для преобразования вращательного движения в возвратно-поступательное и наоборот.

4.1.1.1 В соответствии с установленными индексами МПК проводим патентный поиск в базе данных Федерального института промышленной собственности (ФИПС).

4.1.1.2 F16H25/08

Формула изобретения: кулачковый механизм, содержащий корпус с размещенным в нем приводным кулачком и толкателем с роликом, имеющим возможность поступательно перемещаться в направляющих корпуса, отличающийся тем, что кулачок и ролик выполнен в виде эксцентриков, на каждом из которых эквидистантно окружностям эксцентриков жестко закреплены зубчатые шестярни, причем диаметры делительных окружностей шестерен равны диаметрам окружностей соответствующих эксцентриков.

4.1.1.3 F16H21/16

Формула изобретения:

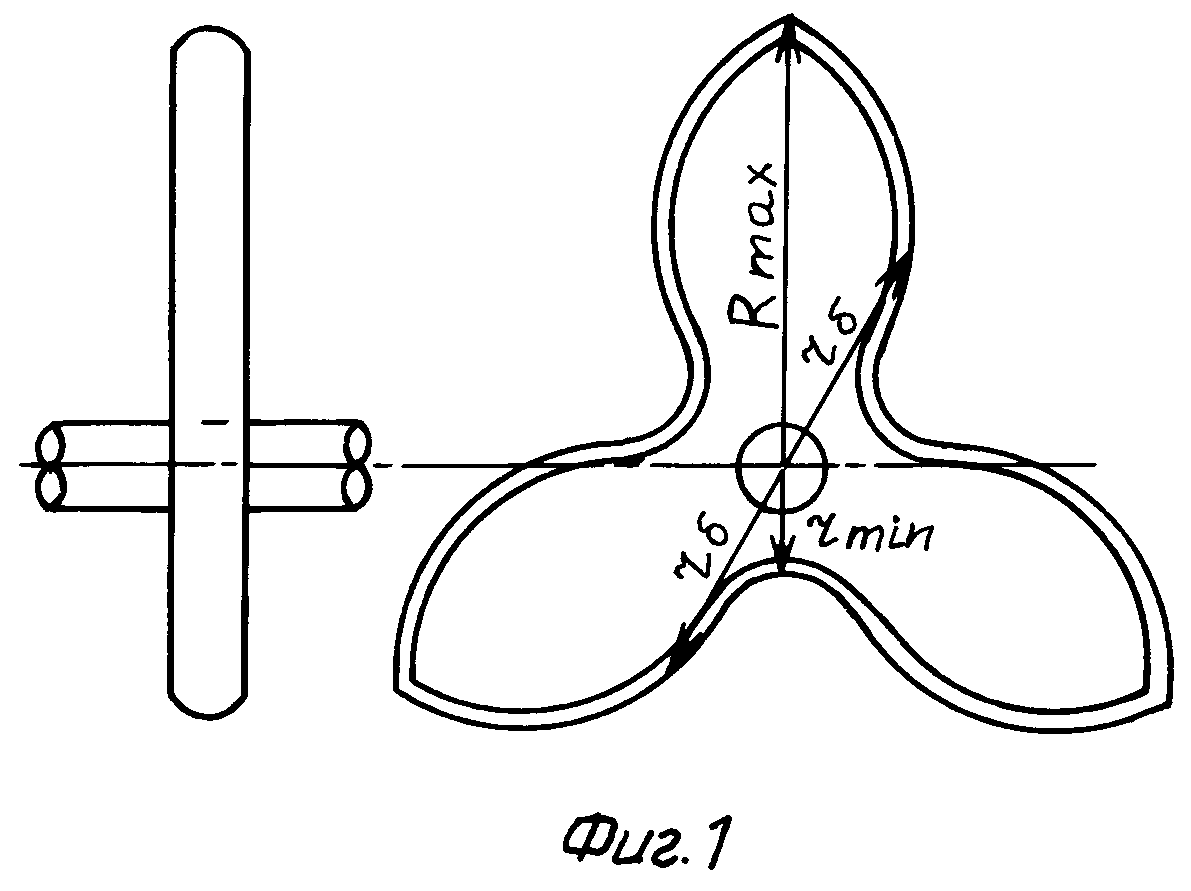

Механизм содержит дисковый многолепестковый кулачок с числом лепестков, кратным трем, толкатель в форме скобы-хомута, схватывающей кулачок в двух диаметрально противоположных точках валами-роликами, установленными между пластинами скобы-хомута, скрепленными между собой штифтами с жестко закрепленной на них штангой, удерживаемые и движущиеся по направляющим, расположенным симметрично по разные стороны от оси вращения кулачка. Профилированная наружная поверхность кулачка обеспечивает равное расстояние между диаметрально противоположными точками на поверхности кулачка при его вращении и сообщает поступательное движение толкателю.

4.1.2 Сопоставительный анализ аналогов

Хронологическая последовательность по дате приоритета:

1) Аналог 1(Кулачковый механизм в виде спирали Архимеда);

2)Аналог 2 ( Кулачковый механизм F16H21/16).

Объект- кулачковый механизм.

Признаки объекта:

-Кулачок;

-Толкатель;

-Корпус;

-Пружина;

-На кулачке жестко закреплена зубчатая шестерня;

-Силовое замыкание;

-Геометрическое замыкание;

-Силовое замыкание- пружина;

-Силовое замыкание- вес толкателя;

-Наконечник толкателя взаимодействует с рабочей поверхностью кулачка;

-Толкатель совершает возвратно-поступательное движение;

-Механизм преобразует вращательное движение в поступательное;

-Наконечник толкателя роликовый;

-Кулачок в виде спирали Архимеда;

-Дисковая многолепестковая поверхность переменной кривизны.

Выделим типовые группы признаков:

1)Наличие деталей, элементов:

-Кулачок;

-Толкатель;

-Корпус;

-Пружина;

-На кулачке жестко закреплена зубчатая шестерня.

2)Выполнение движения (действий):

-Силовое замыкание;

-Геометрическое замыкание;

-Силовое замыкание- пружина;

-Силовое замыкание- вес толкателя;

-Наконечник толкателя взаимодействует с рабочей поверхностью кулачка;

-Толкатель совершает возвратно-поступательное движение;

-Механизм преобразует вращательное движение в поступательное;

3)Форма деталей:

-Наконечник толкателя роликовый;

-Кулачок в виде спирали Архимеда ;

-Дисковая многолепестковая поверхность переменной кривизны.

Таблица сопоставительного анализа аналогов:

Номер признака

Признак исследуемого ТР

Аналог 1

Аналог 2

1

Кулачок

+

+

2

Толкатель

+

+

3

Корпус

+

+

4

Пружина

+

-

5

На кулачке жестко закреплена зубчатая шестерня

+

-

6

Силовое замыкание

+

+

7

Геометрическое замыкание

-

-

8

Силовое замыкание- пружина

+

-

9

Силовое замыкание- вес толкателя

-

+

10

Наконечник толкателя взаимодействует с рабочей поверхностью кулачка

+

+

11

Толкатель совершает возвратно-поступательное движение

+

+

12

Механизм преобразует вращательное движение в поступательное

+

+

13

Наконечник толкателя роликовый

+

+

14

Кулачок в виде спирали Архимеда

+

-

15

Дисковая многолепестковая поверхность переменной кривизны

-

+

По результатам сопоставительного анализа аналогов кулачкового механизма предпочтение следует отдать кулачковому механизму под номером 1. Следовательно, при конструировании машины для определения фрикционной теплостойкости материалов будет использован аналог под номером 1.

4.2 Цанговый зажим
