5) Тепловой расчёт:

Для поглощения тепловыделений железобетонными конструкциями на одного человека должно приходиться не менее 1,5 м² ограждающих конструкций в пределах зоны герметизации: элементов коллекторов: помещение для укрываемых, сан.узел, ФВП.

— Определяем S_{огр.конструкций} одного коллектора (l · Ш · 4) и умножаем на количество коллекторов (n), где 4 – количество ограждающих конструкций одного коллектора: пол, потолок, две стены, n – количество коллекторов для укрываемых; + ФВП + сан. узла;

S_{огр.констр.}= l Ш 4 n = 2,7 2,5 4 7 = 189 м²;

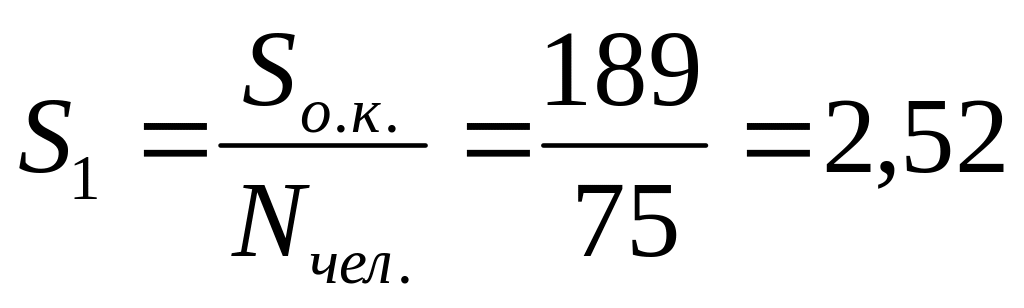

— Рассчитаем фактическую площадь (S_факт.) ограждающих конструкций, приходящуюся на одного укрываемого и сравним с нормативной (1,5 м²):

Так как S₁ > 1,5 м²- теплопоглощение обеспечивается.

6) Расчёт необходимого количества воды на питьевые нужды:

V_воды=3 л/чел.сут. х 2 сут. х N чел. = 3 х 2 х 75 = 450 л.

6. Заключение.

Выводы и предложения:

Разработанное мною объемно-планировочное решение БВУ по заданным исходным данным, позволяет построить БВУ на 75 человек. Для строительства необходимо 10 коллекторов, что обеспечит защиту укрываемых от воздействия ударной волны давлением Р_ф= 1 кгс/см².

Чтобы обеспечить заданную противорадиационную защиту необходимо сделать грунтовую обсыпку толщиной h_обс.= 36,01 см.

Для обеспечения укрываемых чистым воздухом в режиме I необходимо установить осевой вентилятор с велоприводом общей производительностью 1500-3000 м³/час; в режиме II (фильтровентиляции) – центробежный вентилятор с велоприводом общей производительностью 200-300 м³/час.

Для очистки воздуха от пыли в режиме I (чистой вентиляции) требуется 8,0 м² материи, что составляет : S₁=2,52 м²/чел. на одного человека.

Мне известно, что для нормального теплопоглощения на одного укрываемого должно приходиться не менее 1,5 м² ограждающих конструкций .

По моим расчётам на одного укрываемого площадь ограждающих конструкций больше нормативной. Следовательно, теплопоглощение обеспечивается.

Чтобы укрываемые не страдали от жажды в течение 2-х суток нахождения в БВУ, необходимо создать запас питьевой воды в металлических (пластмассовых) ёмкостях общим объемом 450 л.

Освещение помещений предусматриваю созданием необходимого запаса свечей (фонарей) или подключением к объектовой (городской, сельской) электросети.

Для связи с руководством объекта и штабом ГО установить телефонный аппарат у дежурного по БВУ.

Для оповещения укрываемых об обстановке, установить репродуктор, подключив его к местной или городской (сельской) радиотрансляционной сети.

Трудозатраты.

На строительство группы из 4-6 БВУ обычно выделяется 40-50 человек, 2 бульдозера, экскаватор, 2 автокрана и, при необходимости, электро или газосварочный аппарат, компрессор с отбойными молотками.

Такой расчёт сил и средств может построить указанную группу БВУ за 2-3 суток бесперебойной работы, т.е. одно БВУ за половину суток ( за 12 часов).

Раздел №2:Оценка устойчивости объекта экономики в условиях возможного землетрясения.
