7. Семиуровневая организация открытых систем. Основные функции уровней.
См также вопрос 6.
В литературе наиболее часто принято начинать описание уровней модели OSI с 7-го уровня, называемого прикладным, на котором пользовательские приложения обращаются к сети. Модель OSI заканчивается 1-м уровнем — физическим, на котором определены стандарты, предъявляемые независимыми производителями к средам передачи данных:
тип передающей среды (медный кабель, оптоволокно, радиоэфир и др.),
тип модуляции сигнала,
сигнальные уровни логических дискретных состояний (нуля и единицы)
Любой протокол модели OSI должен взаимодействовать либо с протоколами своего уровня, либо с протоколами на единицу выше и/или ниже своего уровня. Взаимодействия с протоколами своего уровня называются горизонтальными, а с уровнями на единицу выше или ниже — вертикальными. Любой протокол модели OSI может выполнять только функции своего уровня и не может выполнять функций другого уровня, что не выполняется в протоколах альтернативных моделей.
Каждому уровню с некоторой долей условности соответствует свой операнд — логически неделимый элемент данных, которым на отдельном уровне можно оперировать в рамках модели и используемых протоколов: на физическом уровне мельчайшая единица — бит, на канальном уровне информация объединена в кадры, на сетевом — в пакеты (датаграммы), на транспортном — в сегменты. Любой фрагмент данных, логически объединённых для передачи — кадр, пакет, датаграмма — считается сообщением. Именно сообщения в общем виде являются операндами сеансового, представительского и прикладного уровней.
К базовым сетевым технологиям относятся физический и канальный уровни.
Таблица уровней OSI
Тип данных |
Уровень (layer) |
Функция уровня |
Данные |
7. прикладной |
Доступ к сетевым службам |
Поток |
6. уровень представления |
Представление и шифрование данных |
Сеансы |
5. сеансовый |
Управление сеансом связи |
Сегменты/дейтаграммы |
4. транспортный |
Прямая связь между конечными пунктами и надежность |
Пакеты |
3. сетевой |
Определение маршрута и логическая адресация |
Кадры |
2. канальный |
Физическая адресация |
Биты |
|
Работа со средой передачи, сигналами и двоичными данными |
8. Локальные вычислительные сети. Особенности.
Особенности локальных сетей вытекают из задач, которые на них возложены. Локальная вычислительная сеть объединяет абонентов, находящихся на небольшом расстоянии друг от друга (в пределах 10-15 км). Обычно такие сети строятся в пределах одного предприятия или организации.
Информационные системы, построенные на базе локальных вычислительных сетей, обеспечивают решение следующих задач:
хранение данных;
обработка данных;
организация доступа пользователей к данным;
передача данных и результатов их обработки пользователям.
**************************************************
9. Технология Ethernet. Топология. Метод доступа. Условие распознавания коллизий.
Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring.
В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.
Преимущества использования витой пары по сравнению с коаксиальным кабелем:
возможность работы в дуплексном режиме;
низкая стоимость кабеля «витой пары»;
более высокая надёжность сетей при неисправности в кабеле (соединение точка-точка: обрыв кабеля лишает связи два узла. В коаксиале используется топология «шина», обрыв кабеля лишает связи весь сегмент);
минимально допустимый радиус изгиба меньше;
большая помехоустойчивость из-за использования дифференциального сигнала;
возможность питания по кабелю маломощных узлов, например IP-телефонов (стандарт Power over Ethernet, POE);
гальваническая развязка трансформаторного типа. При использовании коаксиального кабеля в российских условиях, где, как правило, отсутствует заземление компьютеров, применение коаксиального кабеля часто сопровождалось пробоем сетевых карт и иногда даже полным «выгоранием» системного блока.[источник не указан 1084 дня]
Причиной перехода на оптический кабель была необходимость увеличить длину сегмента без повторителей.
Метод управления доступом (для сети на коаксиальном кабеле) — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiple Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 64 до 1518 байт, описаны методы кодирования данных. Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полудуплексного режима работы.
На рынке предлагаются стандартные локальные сети всех возможных топологий, так что выбор у пользователей имеется. Стандартные сети обеспечивают широкий диапазон допустимых размеров сети, количества абонентов и, что не менее важно, цен на аппаратуру. Но сделать выбор все равно непросто. Ведь в отличие от программных средств, заменить которые нетрудно, аппаратура обычно служит многие годы, ее замена ведет не только к значительным затратам, к необходимости перекладки кабелей, но и к пересмотру системы компьютерных средств организации. В связи с этим ошибки в выборе аппаратуры обычно обходятся гораздо дороже ошибок при выборе программных средств.

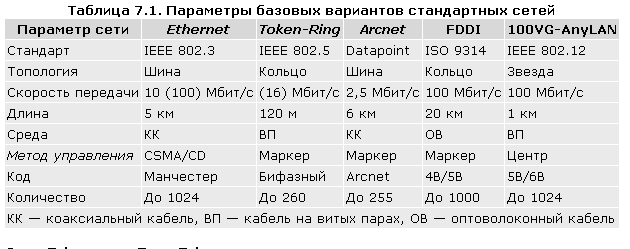

В
табл. приведены характеристики
классических вариантов стандартных
локальных сетей. Все стандартные сети
имеют несколько вариантов, отличающихся
типом используемого кабеля, скоростями
передачи, допустимыми размерами сети.
Наибольшее распространение среди стандартных сетей получила сеть Ethernet. Впервые она появилась в 1972 году. Стандарт получил название IEEE 802.3. Он определяет множественный доступ к моноканалу типа «шина» с обнаружением конфликтов и контролем передачи, методом доступа CSMA/CD. Вообще-то надо сказать, что этому стандарту удовлетворяют и некоторые другие сети, так как он не очень сильно детализирован. В результате сети стандарта IEEE 802.3 нередко несовместимы между собой как по конструктивным, так и по электрическим характеристикам. Основные характеристики стандарта IEEE 802.3 следующие: топология — шина, среда передачи - коаксиальный кабель, скорость передачи - 10 Мбит/с, максимальная длина — 5 км, максимальное количество абонентов — до 1024, длина сегмента сети - до 500 м, количество абонентов на одном сегменте — до 100, метод доступа -CSMA/CD, передача узкополосная, то есть без модуляции (моноканал). Сеть Ethernet сейчас наиболее популярна в мире (более 70 миллионов абонентов сети в 1996 году, свыше 100 миллионов абонентов в 1997 году, или более 80% рынка), и нет сомнения, что таковой она и останется в ближайшие годы. Этому в немалой степени способствовало то, что с самого начала все характеристики, параметры, протоколы сети были открыты для всех, в результате чего огромное число производителей во всем мире стали выпускать аппаратуру Ethernet, полностью совместимую между собой. Среда (кабель) Ethernet является пассивной, т.е. получает питание от компьютера. Следовательно, она прекратит работу из-за физического повреждения или неправильного подключения терминатора.

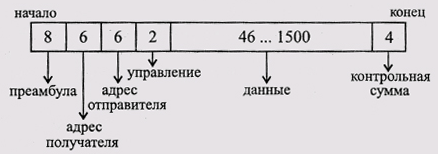

Структура
пакета сети Ethernet
Ethernet — пакетная технология передачи данных преимущественно локальных компьютерных сетей.
Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3.
Ethernet стал самой распространённой технологией ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring.
В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.
Преимущества использования витой пары по сравнению с коаксиальным кабелем:
возможность работы в дуплексном режиме;
низкая стоимость кабеля «витой пары»;
более высокая надёжность сетей при неисправности в кабеле (соединение точка-точка: обрыв кабеля лишает связи два узла. В коаксиале используется топология «шина», обрыв кабеля лишает связи весь сегмент);
минимально допустимый радиус изгиба меньше;
большая помехозащищенность из-за использования дифференциального сигнала;
возможность питания по кабелю маломощных узлов, например IP-телефонов (стандарт Power over Ethernet, POE);
гальваническая развязка трансформаторного типа. При использовании коаксиального кабеля в российских условиях, где, как правило, отсутствует заземление компьютеров, применение коаксиального кабеля часто сопровождалось пробоем сетевых карт и иногда даже полным «выгоранием» системного блока.
Причиной перехода на оптический кабель была необходимость увеличить длину сегмента без повторителей.
Метод управления доступом (для сети на коаксиальном кабеле) — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiple Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 72 до 1526 байт, описаны методы кодирования данных. Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полудуплексного режима работы.
В 1995 году принят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с и появилась возможность работы в режиме полный дуплекс. В 1997 году был принят стандарт IEEE802.3z Gigabit Ethernet со скоростью 1000 Мбит/с для передачи по оптическому волокну и ещё через два года для передачи по витой паре.
Метод доступа CSMA/CD
В сетях Ethernet используется метод доступа к среде передачи данных, называемый методом коллективного доступа с опознаванием несущей и обнаружением коллизий.Этот метод применяется исключительно в сетях с логической общей шиной (к которым относятся и радиосети, породившие этот метод). Все компьютеры такой сети имеют непосредственный доступ к общей шине, поэтому она может быть использована для передачи данных между любыми двумя узлами сети. Одновременно все компьютеры сети имеют возможность немедленно (с учетом задержки распространения сигнала по физической среде) получить данные, которые любой из компьютеров начал передавать на общую шину. Доступ к сети Ethernet осуществляется по случайному методу CSMA/ CD, обеспечивающему полное равноправие абонентов
Все данные, передаваемые по сети, помещаются в кадры определенной структуры и снабжаются уникальным адресом станции назначения. Затем кадр передается по кабелю. Все станции, подключенные к кабелю, могут распознать факт передачи кадра, и та станция, которая узнает собственный адрес в заголовках кадра, записывает его содержимое в свой внутренний буфер, обрабатывает полученные данные и посылает по кабелю кадр-ответ. Адрес станции-источника также включен в исходный кадр, поэтому станция-получатель знает, кому нужно послать ответ.
При описанном подходе возможна ситуация, когда две станции одновременно пытаются передать кадр данных по общему кабелю. Для уменьшения вероятности этой ситуации непосредственно перед отправкой кадра передающая станция слушает кабель. Если опознается несущая, то станция откладывает передачу своего кадра до окончания чужой передачи, и только потом пытается вновь его передать. Но даже при таком алгоритме две станции одновременно могут решить, что по шине в данный момент времени нет передачи, и начать одновременно передавать свои кадры. Говорят, что при этом происходит коллизия, так как содержимое обоих кадров сталкивается на общем кабеле, что приводит к искажению информации.
После обнаружения коллизии передающая станция обязана прекратить передачу и ожидать в течение короткого случайного интервала времени, а затем может снова сделать попытку передачи кадра.
Сети Ethernet используют различные варианты кабелей и топологий.
Физические спецификации технологии Ethernet на сегодняшний день включают следующие среды передачи данных:
10Base-5 - коаксиальный кабель диаметром 0.5 дюйма, называемый "толстым" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 500 метров (без повторителей).
10Base-2 - коаксиальный кабель диаметром 0.25 дюйма, называемый "тонким" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 185 метров (без повторителей).
10Base-T - кабель на основе неэкранированной витой пары. Образует звездообразную топологию с концентратором. Расстояние между концентратором и конечным узлом - не более 100 м.
10Base-F - оптоволоконный кабель. Топология аналогична стандарту на витой паре.
Число 10 обозначает битовую скорость передачи данных этих стандартов - 10 Мб/с, а слово Base - метод передачи на одной базовой частоте 10 МГц (в отличие от стандартов, использующих несколько несущих частот, которые называются broadband - широкополосными).
