1.1.1. Определение плотности глинистого раствора с помощью ареометра абр-1

Устройство прибора АБР-1 приведено на рисунке 1.

Принцип работы ареометра основан на законе Архимеда: глубина погружения ареометра прямо пропорциональна плотности глинистого раствора, залитого в мерный стакан.

С прикрепленным к стакану ареометра грузом измеряют относительную плотность глинистого раствора в пределах от 0,8 до 1.7 г/см³, а без груза  от 1,7 до 2,6 г/см³.

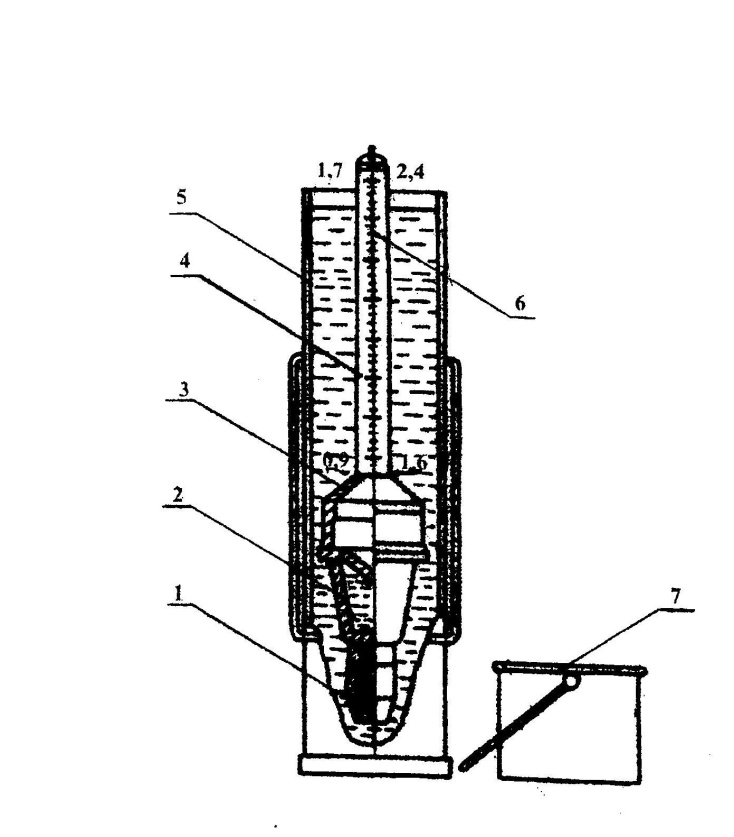

Рис. 1  Устройство ареометра АБР-1: 1 - объемный грузик; 2 - мерный стакан; 3 - поплавок; 4 - стержень; 5 - ведерко для воды; 6 - основная шкала; 7 - крышка ведерка.

Подготовка прибора и порядок работы

1. Перед измерением плотности бурового раствора необходимо определить плотность воды, в которой будут производиться измерения. Для этого мерный стакан заполнить водой и соединить с поплавком поворотом последнего до упора (при этом из стакана должен выдавливаться излишек воды), погрузить в ведерко и прочесть показание поправки  на поправочной шкале с учетом знака.

2. Освободить стакан от воды, вытереть насухо с внутренней стороны и заполнить буровым раствором, соединить с поплавком, тщательно обмыть стакан снаружи, погрузить его в ведро и в стабильном положении снять показание по основной шкале _осн. Плотность раствора вычисляется по формуле:

 = _осн+,

где   показание плотности воды в ведре, г/см³.

Полученное значение плотности глинистого раствора занесите в таблицу 1.

1.1.2. Определение плотности глинистого раствора с помощью рычажных весов врп-1

Устройство рычажных весов-плотномера ВРП-1 приведено на рисунке 2.

На рычаге весов нанесены две шкалы с разными диапазонами измерения: верхняя шкала от 0,9 до 1,6 г/см³, нижняя  от 1,6 до 2,6 г/см³. Замеры по верхней шкале производят перемещением груза при установке рычага на правую призму, а по нижней  при установке рычага на левую призму.

Принцип работы основан на уравновешивании моментов левой и правой сторон подвижной части весов относительно опоры на призмах. Подвижная часть весов считается уравновешенной при установлении рычага в горизонтальном положении.

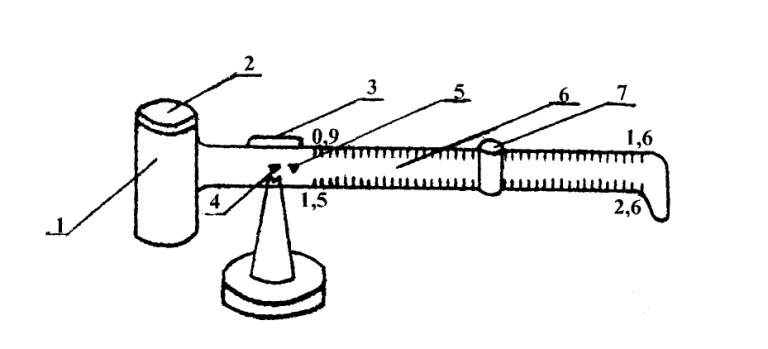

Рис.2  Весы рычажные ВРП-1: 1 - мерный стакан, 2 - крышка, 3 - подушка, 4,5 - призмы, 6 - рычаг, 7 - подвижный груз.

Подготовка прибора и порядок работы

1. Подготовьте пробу глинистого раствора согласно заданию.

2. Установите прибор ВРП-1 на горизонтальную поверхность.

3. Промойте водой и протрите насухо мерный стакан с крышкой.

4. Залейте раствор в стакан до кромки и закройте крышкой.

5. Удалите с наружной поверхности стакана и крышки излишки раствора, вытекшие через центральное отверстие.

6. Установите подвижную часть весов на стойке при помощи правой призмы.

7. Установите рычаг в положение равновесия, передвигая подвижной груз вправо или влево вдоль рычага, чтобы пузырек в ампуле установился между двумя центральными рисками, нанесенными на ампуле.

8. Прочтите показания плотности раствора по верхней шкале против нулевого деления на грузе. Если плотность в стакане окажется больше предела измерения по верхней шкале, то, для установления рычага в положение равновесия, переставьте его на левую призму и отсчет ведите по нижней шкале.

9. Снимите крышку со стакана и вылейте раствор.

10. Промойте водой стакан и крышку протрите насухо.

11. Занесите полученные значения в таблицу 1.

Таблица 1

Наименование раствора	Метод измерения относительной плотности
	Ареометр АБР-1		ВРП-1
		осн	
Глинистый раствор
