Инженерная графика

Методическое пособие к контрольной работе №1 для студентов заочной формы обучения специальности

«Строительство и эксплуатация зданий и сооружений»

Екатеринбург

2006

Составил________________препод. спец. дисциплин

Анискина П.М.

Рецензенты______________доцент кафедры «Инженерная графика»

УГТУ-УПИ Кириллова Т.И.,

ст. препод. кафедры технологии УрГПУ

Оконишникова Н.С.

Методическое пособие содержит указания к самостоятельной работе студентов по выполнению контрольной работы №1, составлено на основании рабочей программы по дисциплине «Инженерная графика» и призвано помочь им выполнить домашние задания и контрольную работу по ним в соответствии с содержанием государственного стандарта СПО по специальности

«Строительство и эксплуатация зданий и сооружений»

Пособие содержит большое количество иллюстрированного материала, что помогает студентам получать теоретические знания, необходимые для выполнения графических работ.

Методическое пособие содержит краткие сведения по темам 1… 3 разделов рабочей программы дисциплины «Инженерная графика», а также задания и образцы выполнения графических работ, необходимых для изучения основ геометрического, проекционного, технического черчения; приобретения практических навыков, необходимых для выполнения курсовых и дипломных работ, работы по специальности.

Каждый студент выполняет работы в соответствии с вариантом, определяемым по последней цифре номера студенческого билета (в случае, когда последняя цифра 0, выполняется вариант 10). Работа, выполненная не по своему варианту, не засчитывается.

Подготовка к выполнению графических работ предполагает изучение теоретических основ изучаемых тем, представленных в данном пособии, а также применение знаний, получаемых при работе с учебными пособиями, предлагаемыми в списке рекомендуемой литературы.

Чертежи выполняются в карандаше, в соответствии с требованиями ЕСКД. Надписи и цифры должны быть выполнены чертежным шрифтом.

В случае затруднений с выполнением отчетных работ студент может обратиться за консультацией к преподавателю колледжа.

Введение

Графика – это способ отображения окружающей нас действительности на плоскости.

Чертеж – это графическое изображение, выполненное при помощи специальных чертежных инструментов и принадлежностей.

Чертежные инструменты:

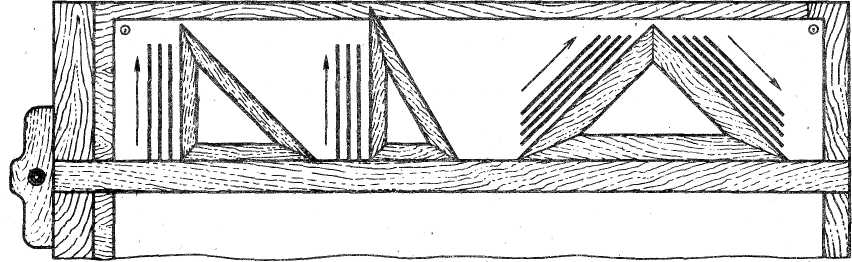

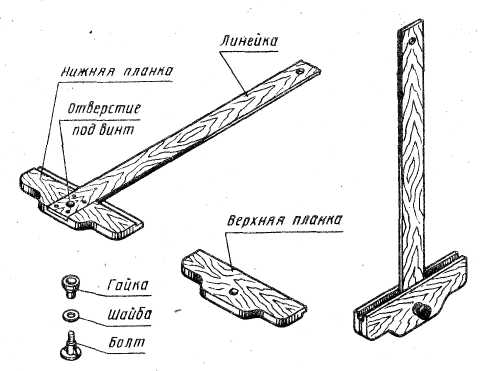

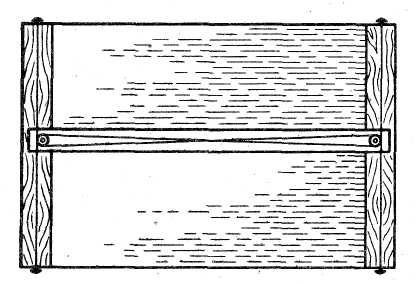

• рейсшина с головкой, рейсшина роликовая – применяются для выполнения параллельных, преимущественно горизонтальных прямых (рис.1);

• линейки – применяются для проведения прямых линий и измерения линейных размеров;

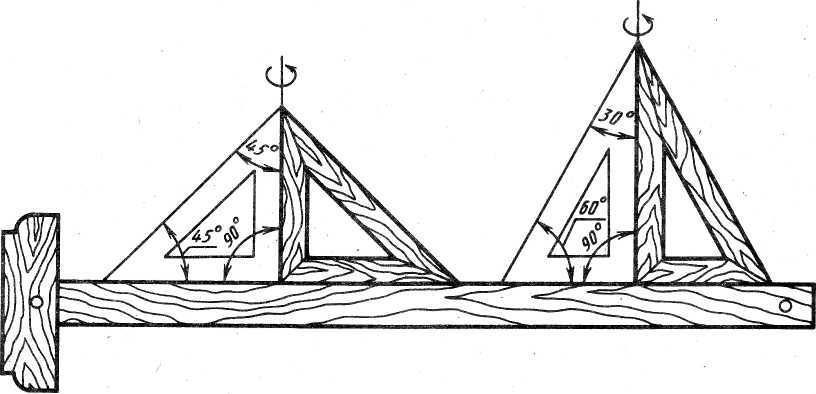

• треугольники – применяются для построения прямых углов. Точность работы угольником проверяют перед выполнением построений (рис.2). Рекомендуется для работы иметь два треугольника с разным набором углов.

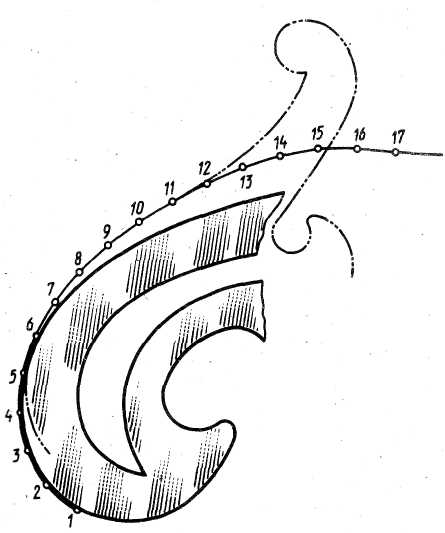

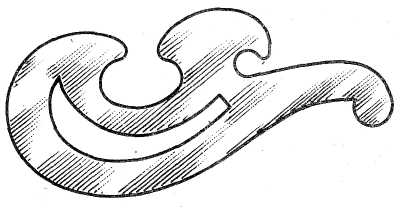

• лекала – применяются для построения и обводки лекальных кривых (рис.3);

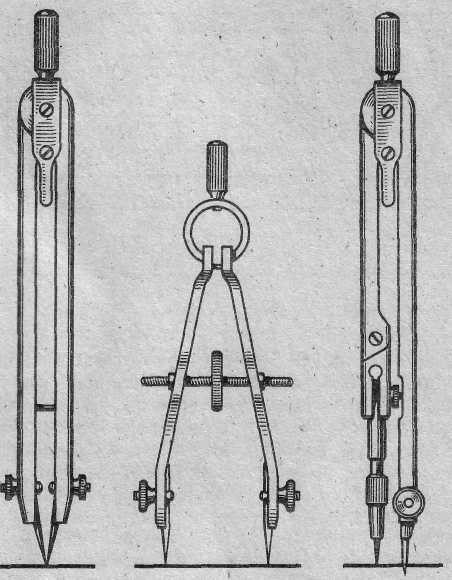

• разметочный циркуль (измеритель) – предназначен для измерения и откладывания линейных размеров (рис.4,а);

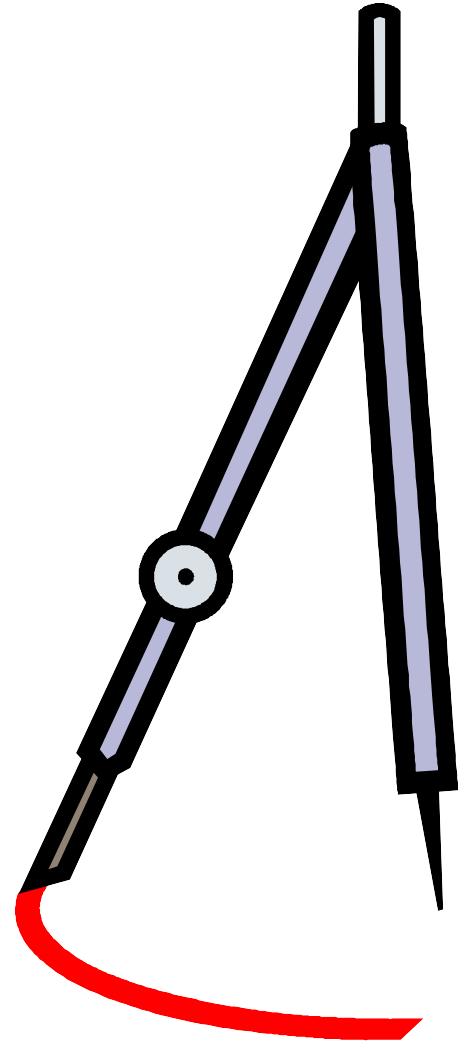

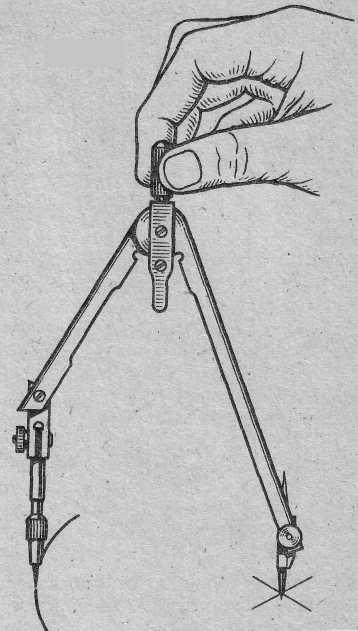

• циркуль чертежный – предназначен для вычерчивания окружностей и дуг (рис.4,а). Приёмы работы циркулем показаны на рисунке 4,б.

Рис.1

Рис. 2

Рис. 3

а) б)

Рис. 4

Чертежные принадлежности:

• бумага

Графические работы выполняются на чертежной бумаге, имеющей с одной стороны шероховатую поверхность, а с другой – гладкую. Выполнять чертежи следует на гладкой стороне. Эскизы и упражнения допускается выполнять на писчей бумаге. Чертежная бумага выпускается определенного размера, или формата (см.п.1.1). В методических указаниях к каждому заданию приводится рекомендуемый формат чертежной бумаги.

• чертежная доска, имеющая ровную и гладкую поверхность, устанавливаемая под углом к горизонтальной поверхности стола.

• карандаши, обеспечивающие необходимое качество выполняемых чертежей. Рекомендуется:

• для выполнения различных построений применять карандаши с твердым грифелем Т, 2Т (Н, 2Н);

• для обводки – карандаши средней твердости (ТМ, НВ) и мягкие (М, В);

для выполнения надписей – карандаши средней твердости и мягкие.

Карандаш к работе необходимо подготовить, т.е. правильно заточить (рис. 5).

• резинка для удаления карандашных линий. Она должна быть мягкой и эластичной.

Рис. 5
