Оборудование резервуаров

Оборудование резервуаров имеет своим назначением обеспечивать правильную и безопасную эксплуатацию резервуаров, в частности:

1. наполнение и опорожнение резервуаров;

2. замер уровня нефтепродукта;

3. отбор проб нефтепродукта;

4. зачистку и ремонт резервуаров;

5. подогрев нефтепродуктов;

6. отстой нефтепродукта;

7. удаление подтоварной воды;

8. поддержание давления в хранилище в безопасных пределах.

Оборудование, устанавливаемое на резервуаре, делится на три группы:

1. технологическое;

2. средства автоматизации и КИП;

3) противопожарное оборудование.

Технологическое оборудование устанавливается на первом (нижнем) поясе резервуара и на крыше. Оборудование, устанавливаемое на первом поясе:

Приемо-раздаточные патрубки предназначаются для присоединения к ним приемных или раздаточных трубопроводов снаружи резервуаров и хлопушки или шарнира подъемной трубы внутри. Для усиления нижнего пояса в месте выреза для патрубка приваривается усиливающий воротник. Количество приемо-раздаточных патрубков выбирается в соответствии с проводимыми операциями по перекачке нефтепродуктов и производительности перекачки. Наиболее часто устраиваются 1-2 приемо-раздаточных патрубка. Диаметры их определяются производительностью перекачки нефтепродуктов.

Хлопушка с управлением

Для предотвращения утечек нефтепродуктов из резервуаров при неисправности задвижек устанавливается специальное запорное приспособление, называемое хлопушкой.

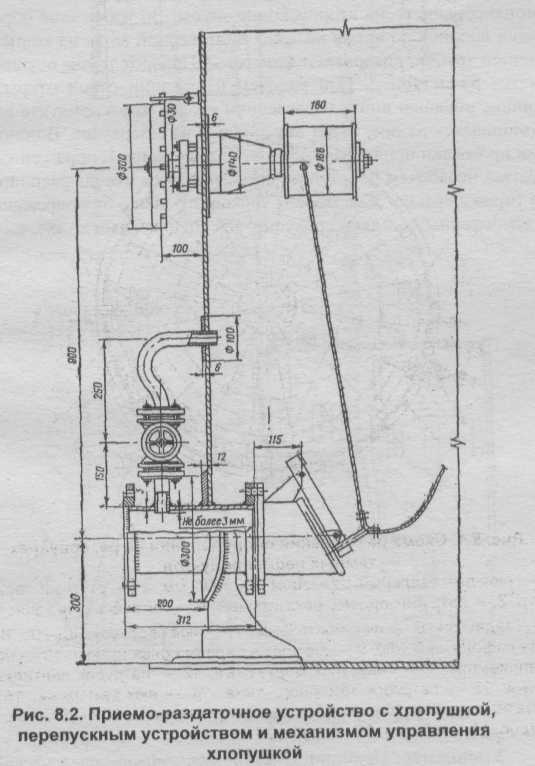

Рис. 30 Приемо-раздаточное устройство с хлопушкой, перепускным устройством и механизмом управления хлопушкой

Хлопушка представляет собой чугунный патрубок с наклонным срезом и плотно прилегающей к нему крышкой, которая соединяется с корпусом двухшарнирным рычагом.

При наполнении резервуара струя нефтепродукта силой давления приподнимает крышку хлопушки. При остановке перекачки крышка хлопушки под действием собственной массы опускается на свое место, закрывая трубу. При выдаче нефтепродукта из резервуара крышка хлопушки открывается принудительно при помощи специального устройства, состоящего из вращающегося барабана с наматывающимся на него тросом.

Хлопушки большого диаметра при заполненном резервуаре открываются с трудом, так как приходится преодолевать давление столба жидкости нефтепродукта, давящего на крышку хлопушки. Чтобы облегчить открывание хлопушки, устанавливают перепускные трубы (или перепускные крышки) для выравнивания давления до и после хлопушки.

На основной крышке смонтирована перепускная крышка, закрывающая перепускное отверстие. Когда перепускное отверстие открыто, через него в трубное пространство между задвижкой и хлопушкой проходит нефтепродукт, что позволяет разгрузить основную крышку перед ее открытием. На перепускной крышке закреплен трос, при помощи которого перепускная крышка последовательно открывается. Герметичность хлопушки достигается за счет гидростатического давления жидкости на крышку.

Люк-лаз устанавливается на нижнем поясе резервуара и предназначается для проникновения обслуживающего персонала внутрь резервуара при его очистке и ремонте, а также для освещения и проветривания резервуара при проведении этих работ. Люки-лазы имеют диаметр патрубка 500 мм. На резервуарах большой вместимости из-за больших габаритов внутреннего оборудования устанавливаются овальные люки размером 600х900 мм.
