Горизонтальные цилиндрические резервуары
На распределительных нефтебазах, нефтеперерабатывающих заводах, в сельском хозяйстве, лесотехнической, химической и других отраслях широко применяются горизонтальные стальные цилиндрические резервуары. Они изготавливаются в заводских условиях и направляются готовыми на место монтажа, что значительно ускоряет и удешевляет монтаж. Размеры резервуаров для удобства перевозки по железным дорогам согласованы с габаритом подвижного состава.
Однако они являются неэкономичными по расходу металла и стоимости 1 м3 емкости, по сравнению с вертикальными резервуарами. Масса металла, приходящаяся на 1 м3 емкости горизонтального резервуара емкостью 50 м3, превышает в два с лишним раза массу металла, расходуемого на 1 м3 вертикального резервуара емкостью 100 м3, и почти в шесть раз – вертикальных резервуаров большей емкости.

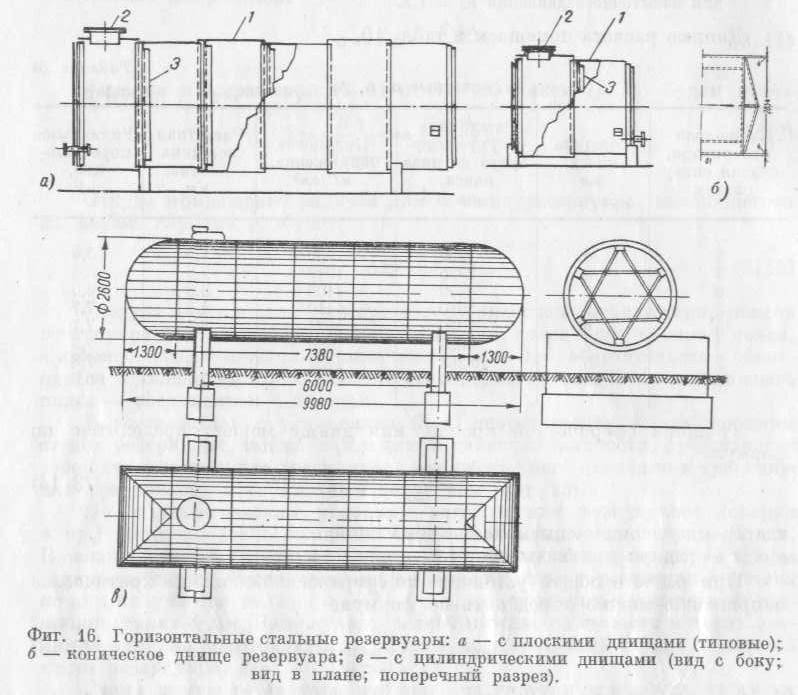

Рис. 20 Горизонтальные стальные резервуары:
а – с плоскими днищами (типовые); б – коническое днище резервуара; в – с цилиндрическими днищами (вид с боку; вид на плане; поперечный разрез).
Горизонтальные резервуары целесообразно применять для хранения светлых нефтепродуктов и особенно низкокипящих бензинов. Они рассчитываются на внутреннее давление до 4000 мм вод. ст. и вакуум до 100 мм вод. ст.
Конструкций горизонтальных цилиндрических резервуаров известно несколько: с плоскими днищами, коническими, цилиндрическими и сферическими. Исследованиями установлено, что наиболее рациональные области применения горизонтальных резервуаров разных емкостей с различными конструкциями днищ определяются следующими условиями. Для хранения нефтепродуктов под избыточным давлением до 4000 мм вод. ст. наиболее выгодны резервуары емкостью 3,5 и 10 м3 диаметром менее 2,8 м с плоскими мембранными днищами. Для хранения нефтепродуктов под давлением 5000 мм вод. ст. в резервуарах емкостью 25,50 и 75 м3 диаметром от 2,8 м до 3,25 м следует применять резервуары с коническими днищами. При давлении до 700 мм вод. ст., являющимся предельным при хранении нефтепродуктов, резервуары емкостью 75 и 100 м3 диаметром 3,25 м должны выполняться с цилиндрическими днищами.
Сосуды и аппараты, работающие под давлением более 7000 мм вод.ст. следует выполнять со сферическими или эллиптическими днищами.
Обечайки горизонтальных резервуаров имеют ступенчатое расположение. Стальной лист в обечайке располагается короткой стороной горизонтально, а длиной – по образующей. Для придания корпусу большей жесткости в обечайках монтируются специальные кольца 3 из угловой стали; кольца жесткости в резервуарах 50 и 75 м3 усиливаются связями в форме треугольника.
Для доступа внутрь резервуара в верхней его части делается люк с крышкой 2.
Резервуары с плоскими днищами устанавливаются наземно или заглубляются в землю. Резервуары с коническими днищами могут устанавливаться только наземно. При наземной установке резервуары опираются на две седловидные опоры, выполняемые из различных строительных материалов. Ширина каждой опоры делается не менее 300 мм, а центральный угол охвата резервуара на опоре седлом должен быть 90о.
В целях сокращения площади занимаемого участка резервуары целесообразно устанавливать в виде блоков. Емкость одной группы может достигать 300 м3.
