Указания по выполнению расчётно−графических работ

1. Исходные данные к каждому заданию выбираются студентом согласно индивиду­альному варианту. Вариант определяется четырёхзначным числом и выдаётся преподавателем.

2. Приступая к выполнению работы, необходимо полностью выписать условия задачи со своими исходными данными, по которым изобразить в масштабе расчётную схему стержня с указанием всех величин, необходимых для расчёта.

3. Решение должно сопровождаться краткими, последовательными и грамотными, без сокращения слов объяснениями, чёткими рисунками, на которых должны быть показаны все входящие в расчёт величины. Следует избегать многословных пояс­нений и пересказа учебников.

4. Числовые данные и результаты расчётов должны быть выражены в системе СИ и иметь соответствующие единицы измерения.

5. На схемах необходимо указывать как буквенные обозначения, так и численные значения расчётных величин размеров и нагрузок. На эпюрах указываются чис­ленные значения характерных ординат.

6. Задачи целесообразно решать в алгебраическом виде, получая результаты в виде формул. Лишь в конце решения следует подставить в полученные формулы числовые значения физических величин.

7. При вычислении не следует гнаться за большим количеством цифр. “Точность вычислений должна соответствовать точности исходных данных и той практиче­ской потребности, для которой вычисления производятся” (академик А.Н. Кры­лов).

8. Задания выполняются на листах белой писчей бумаги формата А4 (210 х 298 мм). Листы должны иметь поля: слева − 25 мм, сверху, снизу и справа − 15 мм. Листы нумеруются.

9. Все текстовые и расчётные листы заданий выполняются с одной стороны чёрными чернилами. Схемы и эпюры вычерчиваются карандашом с помощью линейки в масштабе.

10. Титульный лист каждой работы подписывается стандартным чертёжным шриф­том и содержит следующие надписи: Московский государственный вечерний ме­таллургический институт. Кафедра теоретической механики и сопротивления ма­териалов. Наименование расчётно-графической работы. Номер варианта. Выполнил: студент группы (индекс) фамилия и инициалы. Принял: подпись пре­подавателя. Москва, текущий календарный год.

Задание для расчётно-графической работы № 1 «центральное растяжение и сжатие» Для нагруженного внешними силами стального ступенчатого стержня, жёстко заделанного одним концом, требуется:

1. Построить эпюры продольных сил, нормальных напряжений и продольных перемещений по длине стержня.

2. Определить из условия прочности величину допускаемой внешней нагрузки .

3. При найденном значении внешней нагрузки определить величину перемеще­ния свободного концевого сечения стержня.

Принять: см²; см; МПа; МПа.

Схемы нагружения приведены на рис.1, остальные данные приведены в таблице 1.

Исходные данные

Таблица 1

Цифра варианта	Порядковый номер цифры в варианте
	1	2		3		4
	№ схемы
0	I	1,2	-1,0	1,5	3,0	2,0	-4,0
1	II	1,5	-2,5	1,8	-3,0	0,6	2,5
2	III	2,0	1,0	2,5	1,0	1,5	-3,0
3	IV	1,7	-1,5	0,8	2,0	2,3	4,0
4	V	1,4	3,0	2,0	-1,0	1,4	-2,5
5	I	1,8	-2,0	3,0	-2,0	1,2	3,0
6	II	1,3	1,5	0,9	-2,5	3,0	-1,0
7	III	1,9	-1,5	1,6	2,5	0,8	1,0
8	IV	1,6	2,5	2,8	-1,5	1,7	-2,0
9	V	2,2	-1,0	1,7	1,5	2,5	2,0

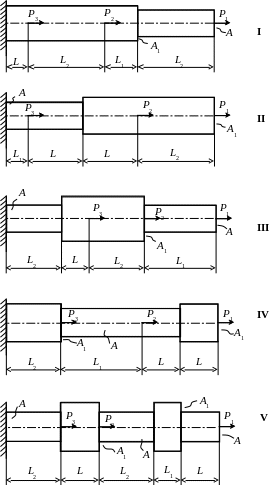

Рис. 1. Схемы нагружения стержней
