Барокамера; 2 – запорные вентили; 3 – электродвигатели; 4 – манометры;
5 – центробежный насос; 6 – гидравлический поршневой насос; 7 – резервуары с водой
Рисунок Ж.1 – Схема стенда гидравлических испытаний
Приложение И
(обязательное)
Схема стенда проведения пневматических испытаний (ГОСТ Р 52264)
– Барокамера; 2 – запорные вентили;
- Дроссельный вентиль; 4 – манометры давления; 5 – коллектор

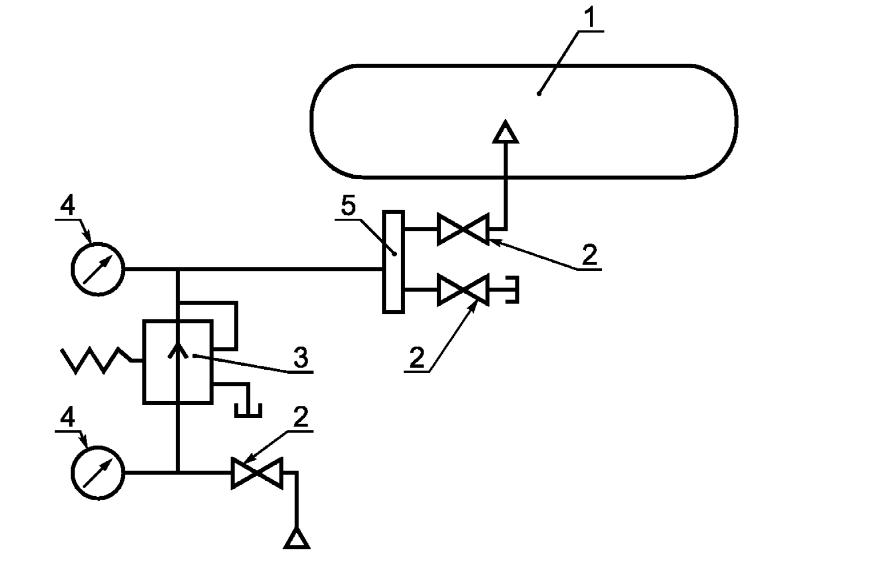

Рисунок И.1 – Схема стенда пневматических испытаний
Приложение К
(рекомендуемая)
Форма акта измерения сопротивления изоляция электропроводок
СОГЛАСОВАНО Руководитель организации - владельца барокамеры
______________ (Фамилия И.О.) «____» ______20____г. м.п. |
УТВЕРЖДАЮ Руководитель специализированной организации
______________ (Фамилия И.О.) «____» ______20____г. м.п. |
г. ___________(населённый пункт, в/ч) «____»_________20__г.
Акт измерения сопротивления изоляция электропроводок
__________________________________________________________________________
(наименование специализированной организации, выполняющей измерения)
______________________________________________________________________
(наименование барокамеры)
зав. №................., рег. №.......................... дата регистрации__________________
Проверка сопротивления проводилась прибором _________________________
зав. №..........., дата последней поверки ______ 20__г., срок действия до___20__г.
Комиссия, назначенная приказом _____ №___ от ____20__г. в составе:
Председателя: Руководителя работ от специализированной организации
и членов:
Представителей владельца барокамеры___________________________________________ (должность, фамилия, имя отчество)
Представителей специализированной организации _______________________________ (должность, фамилия, имя отчество)
произвела измерения сопротивления изоляции электропроводок барокамеры.
Результаты замеров
Маркировка провода (кабеля) по чертежу* |
Марка провода (кабеля) |
Количество и сечение жил кв. мм |
Сопротивление изоляции, МОм |
Примечание |
1. |
|
|
|
|
2. |
|
|
|
|
и т.д. |
|
|
|
|
Примечание: * - при отсутствии чертежей (схем) электропроводок выполнить схему измерений в виде рисунка в настоящем акте.
Замер произвели
______________________ ___________________ _____________________
Должность подпись инициалы, фамилия
______________________ ___________________ _____________________
Должность подпись, инициалы, фамилия
Заключение комиссии:
Сопротивление изоляции перечисленных электропроводок соответствует (не соответствует) техническим требованиям (указать документ – чертеж, схему, НД)
Подписи председателя и членов комиссии.
Приложение л (обязательное) Методика измерения электрического сопротивления контура заземления корпуса барокамеры по пубэк-2009
Л.1 Общие положения
Л.1.1 Измерение электрического сопротивления контура заземления(заземляющего устройства) корпуса барокамеры проводится при нормальных климатических условиях.
Л.1.2 Нормы сопротивления изоляции контура заземления барокамеры, периодичность замеров определяются требованиями ПУЭ, ПТЭЭП, ПЭЭК-91.
Л.2 Внешний осмотр
Л.2.1 Проверка заземляющего устройства проводится по схеме заземления барокамеры.
Л.2.2 При проведении внешнего осмотра проверяется заземляющее устройство на отсутствие загрязнений, повреждений, надежности соединения.
Л.2.3 Проверка наличия цепи между заземлителями и заземляемым корпусом
Л.2.4 Проверка наличия цепи проводится прибором типа Ф 4103-М1 или аналогичным.
Л.2.5 Контакт заземления с корпусом считается удовлетворительным при сопротивлении контакта менее 0,1 Ом.
Л.3 Проверка сопротивления заземления корпуса барокамеры
Л.3.1 Проверка сопротивления заземляющего устройства проводится прибором типа Ф 4103-М1 или аналогичным.
Л.3.2 Измерение сопротивления заземляющего устройства корпуса (сопротивления растеканию тока контура заземления) на береговых барокамер производится согласно требованиям ПУЭ с учетом поправочных коэффициентов, учитывающих характер грунта, температуру воздуха в день измерения и состояние погоды.
Л.3.3 Измерение сопротивления заземляющего устройства корпуса для барокамер, установленных на кораблях (судах), может производиться мостом постоянного тока согласно требованиям руководства по эксплуатации.
Л.3.4 Величина наибольшего допустимого сопротивления заземляющего устройства составляет 4 Ом.
